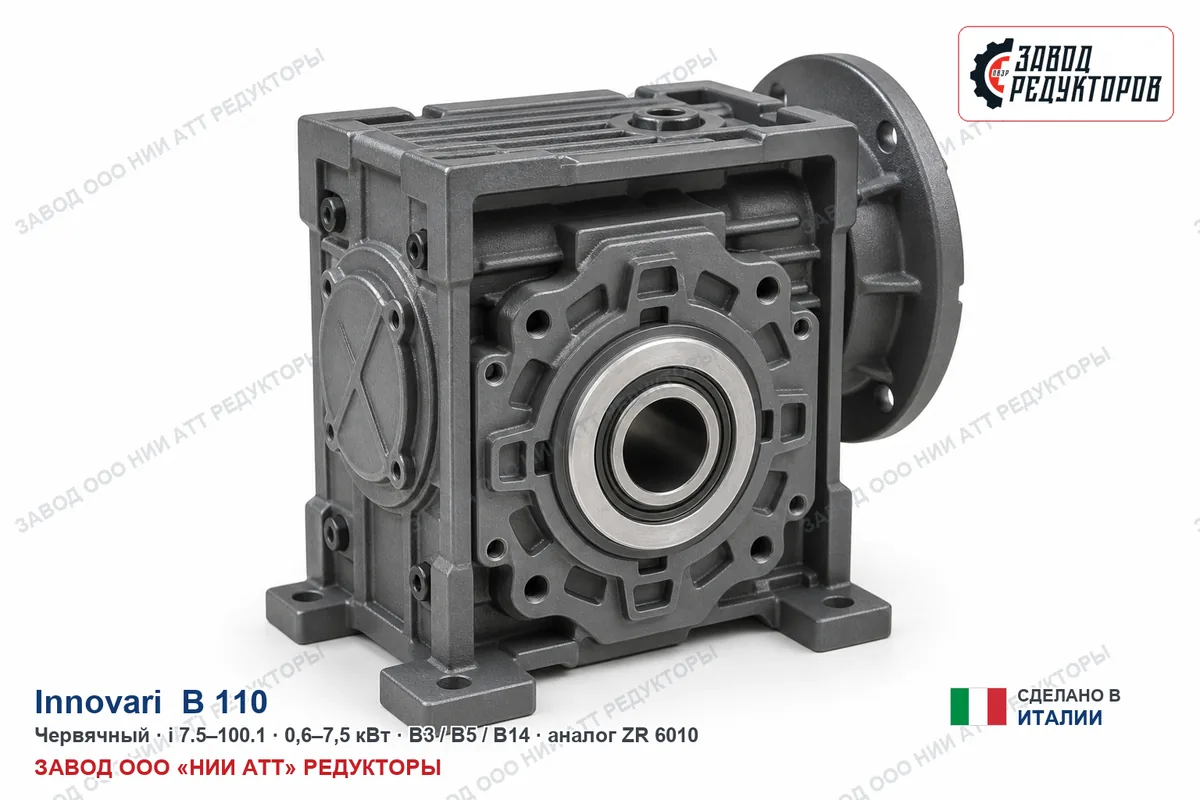

Позиция Innovari B 110 i=80 с двигателем 1,5 кВт относится к среднетихоходное исполнениям ряда: 18 об/мин при моменте 548 Н·м. Пятнадцать–пятьдесят оборотов — рабочая зона конвейера: лента идёт ровно, момента хватает стронуть её под грузом.
Скорость под цепных конвейеров, норий и тарельчатых питателей; момент высокий — это уровень привода тяжёлых элеваторов и цепных транспортёров. Оговорка: слабым звеном обычно оказывается вал самой машины, а не редуктора.
Что даёт эта позиция на машине. При 18 об/мин и моменте 548 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,18 м/с при тяговом усилии 5480 Н; через шкив ⌀200 мм на выходной вал придёт около 5480 Н радиальной нагрузки. Промах вылезает уже на монтаже: под 1,5 кВт нужен и фланец IEC 90 по посадке, и линия, держащая 3,7 А при 380 В. Не сойдётся одно из двух — привод не пустят. Не укладываетесь в такт — двигатель помощнее не поможет: оборот всё равно займёт 3,4 с, быстрее делает только меньшее передаточное число.
Место в ряду. Ряд по Innovari B 110 перекрывает 7,5…100 — это 11 ступеней. Это исполнение 10-е по счёту: следующая ступень вниз по скорости — i=100 (14 об/мин), вверх — i=60 (24 об/мин). По двигателю ряд идёт от 0,55 до 7,5 кВт, здесь 1,5 кВт — 4-я мощность из 9. Переход на соседнюю ступень не меняет посадочных мест: то же основание, тот же вал.
Кроме оригинала Innovari B 110 предлагаем ZR 6010 — тот же габарит и крепление, срок поставки короче.
Код Innovari B 110 у всего ряда одинаковый — он про корпус. Позицию внутри ряда задают числа в графах передаточного и мощности.
| Серия | B | определяет устройство передачи между входным и выходным валом — червячный |
|---|---|---|
| Типоразмер | 110 | габарит корпуса и посадочные размеры; передаточное число он не задаёт |
| Передаточное число | i=80 | у этой позиции одно значение; вся модель перекрывает ряд см. модель |
| Мощность двигателя | 1,5 кВт | для этой позиции; вся линейка модели укладывается в 0,6–7,5 кВт |
| Момент на выходе | 548 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | FC 73, FA 42, X 52 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 80 — отсюда 18 об/мин на выходе, и мощность двигателя 1,5 кВт. Остальные буквы обозначения относятся к валу и креплению, на скорость они не влияют.
Соответствие в нашей номенклатуре — ZR 6010, подтверждаем расчётом под вашу нагрузку.
Рядом с этой серией производитель выпускает FC 73, FA 42, X 52 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: FC73, FA42, X52. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 6010 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Четыре величины ниже — всё, чем эта позиция отличается от соседей по ряду Innovari B 110. Проверьте их по своей машине.
Аналог ZR 6010 проверяем по нагрузке и посадочным размерам — так пересорта не будет.
По нагреву это самый лёгкий режим — масло охлаждается, подшипники ходят долго. Обслуживание строго по паспорту.
Не переносите сюда сроки соседа по ряду — среднетихоходное исполнение изнашивается иначе. Через смену после запуска осмотрите узел: уровень масла, нагрев, подтёки по валу.
В обозначении Innovari B 110 меняется передаточное число — габарит и крепление прежние:
На выходном валу 18 об/мин при стандартных 1450 об/мин на входе. Передаточное 80 — это отношение входной скорости к выходной.
Номинальный момент на выходе 548 Н·м. Пусковой момент машины должен оставаться ниже номинального момента редуктора — с запасом, а не впритык.
Менять двигатель можно, только вместе с ним потянутся момент и запас, а скорость останется прежней. Текущее исполнение рассчитано под 1,5 кВт. Дайте параметры мотора, посчитаем.
ZR 6010 — тот же габарит и те же посадочные, замена один в один по месту. По моменту и оборотам подбираем расчётом под вашу нагрузку и режим, а не по ближайшей строке в таблице.
Сравните 18 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду Innovari B 110.
Напишите заявку — посмотрим наличие на сегодня и назовём срок. Держать его в карточке бессмысленно: остатки меняются.
Марка Innovari B 110 говорит о габарите, а не о скорости и моменте. Эта позиция — среднетихоходное исполнение: 18 об/мин на выходе и момент 548 Н·м. Модель у ряда одна, а исполнений в нём десятки. Разводят их всего два параметра — передаточное число и мощность приводного двигателя, оба на табличке.
Опознать редуктор без шильда — штатная задача: штангенциркуль на вал, рулетка на межосевое, тахометр на выходной вал. Дальше по трём цифрам выходим на ZR 6010.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
