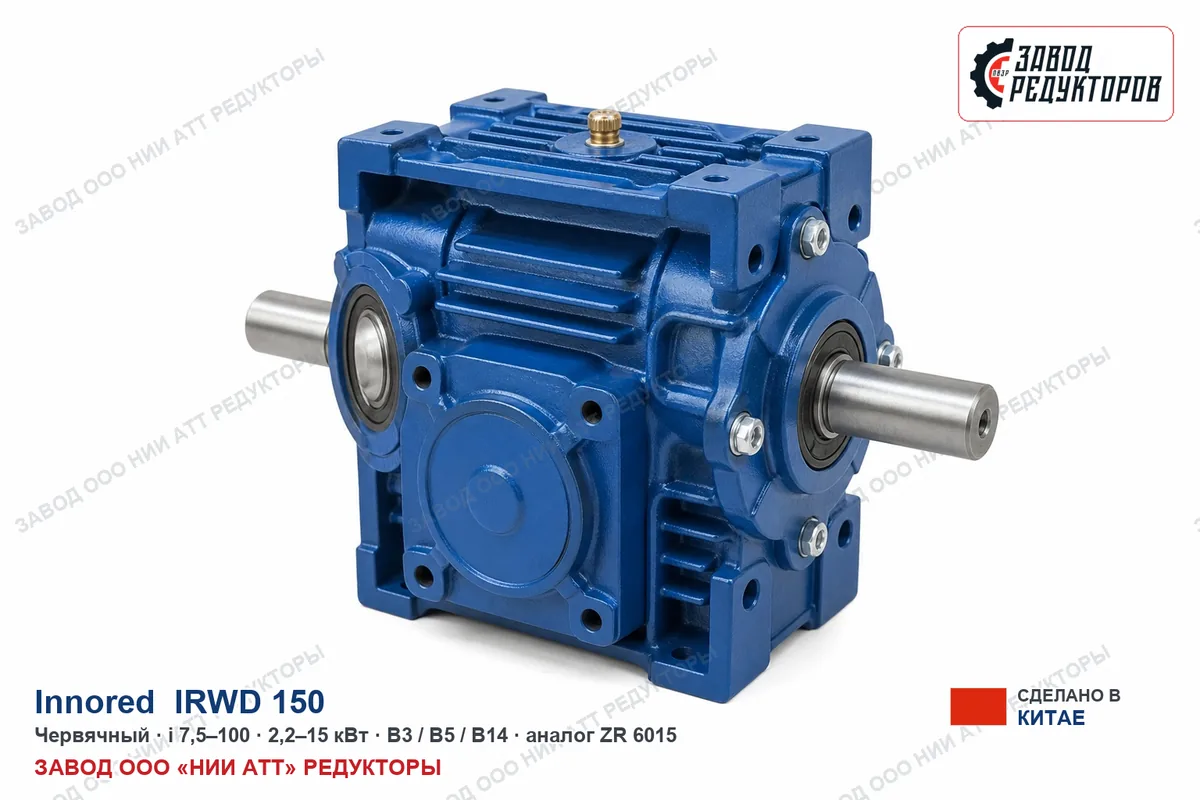

Ступень i=69,17 в корпусе Innored IRWD 150 с двигателем 2,2 кВт даёт 21 об/мин при моменте 1000 Н·м; по классу это среднетихоходное исполнение. Пятнадцать–пятьдесят оборотов — рабочая зона конвейера: лента идёт ровно, момента хватает стронуть её под грузом.
Такие обороты нужны в приводах цепных конвейеров, норий и тарельчатых питателей, момент очень высокий — под задачи дробилок, мельниц и крупных барабанных машин. Помните: основание должно быть жёстким — реактивный момент разворачивает корпус.
Что даёт эта позиция на машине. При 21 об/мин и моменте 1000 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 0,35 м/с при тяговом усилии 6349 Н; через шкив ⌀200 мм на выходной вал придёт около 10000 Н радиальной нагрузки. Перед заменой сверьте посадку: у мотора 2,2 кВт фланец IEC 100. Ток около 5,2 А — если пускатель на линии слабее, менять придётся и его. Не укладываетесь в такт — двигатель помощнее не поможет: оборот всё равно займёт 2,9 с, быстрее делает только меньшее передаточное число.
Место в ряду. Под нужные обороты у Innored IRWD 150 есть из чего выбрать: 8 передаточных, от 7,5 до 100. Это исполнение 7-е по счёту: следующая ступень вниз по скорости — i=100 (14 об/мин), вверх — i=59,57 (24 об/мин). Если такт машины не сошёлся, соседняя ступень встанет на то же место.
Под заказ идёт оригинальный Innored IRWD 150, со склада — ZR 6015 · ПР 4110: сажается на то же место, раму переделывать не нужно.
Из названия Innored IRWD 150 читается габарит и тип передачи; скорость вала в нём не зашифрована.
| Серия | IRWD | индекс серии читается как тип редуктора: червячный |
|---|---|---|
| Типоразмер | 150 | размер корпуса, общий для всех передаточных чисел одной модели |
Позицию внутри ряда задают два числа: передаточное 69,17 — отсюда 21 об/мин на выходе, и мощность двигателя 2,2 кВт. Если в спецификации указано только название без чисел, позицию не определить — запросите у поставщика передаточное и мощность.
Этой позиции отвечает ZR 6015 · ПР 4110 — соответствие считаем по нагрузке, а не по таблице кодов.
Замена ZR 6015 · ПР 4110 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Прежде чем оформлять Innored IRWD 150, сверьте четыре числа: по ним позиция и определяется.
Геометрия у ZR 6015 · ПР 4110 повторяет оригинал, так что монтаж без переделок. Сверять нужно нагрузочные параметры, а не размеры.
Режим щадящий: масло успевает охлаждаться, ресурс подшипников максимальный. Замена смазки — по регламенту, без досрочной.
Обороты на выходе другие — и обслуживание другое: среднетихоходное исполнение по общей таблице ряда не обслуживают. Первую замену масла делайте по обкатке, дальше — по наработке из паспорта.
На выходном валу 21 об/мин при стандартных 1450 об/мин на входе. Передаточное 69,17 — это отношение входной скорости к выходной.
Номинальный момент на выходе 1000 Н·м. Берите худший сценарий: примёрзший конвейер, слежавшийся материал в бункере, холодное масло. Трогание в таких условиях тяжелее паспортного, по нему и считайте.
Менять двигатель можно, только вместе с ним потянутся момент и запас, а скорость останется прежней. Текущее исполнение рассчитано под 2,2 кВт. Дайте параметры мотора, посчитаем.
Если привод встал, ставьте ZR 6015 · ПР 4110: посадочное место то же, а выходные обороты выводим на прежние передаточным, момент — мощностью двигателя.
Сравните три величины: обороты рабочего органа, требуемый момент и мощность имеющегося двигателя. Если обороты машины отличаются от 21 в минуту — нужна другая ступень, передаточное здесь фиксированное.
Заранее срок не пишем: у ходовых исполнений он один, у редких сборок другой. Ответим цифрой, когда посмотрим остатки.
В ряду Innored IRWD 150 десятки исполнений, и путают их часто. Эта позиция — среднетихоходное исполнение: 21 об/мин на выходе и момент 1000 Н·м. Двух чисел с таблички хватает: передаточное и киловатты. Дальше перебирать нечего — исполнение одно.
Без таблички редуктор всё равно опознаётся — по оборотам выходного вала, диаметру вала и межосевому расстоянию. Под эти замеры предложим ZR 6015 · ПР 4110.
| Импортное исполнение | Замена ZR |
|---|---|
| Innored IRWD 150 · прочие исполнения (2,2–15 кВт, i=7,5–100) | ZR 6015 · ПР 4110 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
