Bonfiglioli F 90 US в исполнении i=4,68 с двигателем 15 кВт — быстроходное исполнение: на выходном валу 310 об/мин при моменте 460 Н·м. Скорость здесь в приоритете над моментом: под лёгкую, но быстро вращающуюся машину.
Такие обороты ставят в приводы вентиляторов, сепараторов и приводов с большой инерцией. Момент высокий для этого ряда — его хватает на привод тяжёлых транспортёров и элеваторов; сверьте сечение ответного вала — на таком моменте ломается именно он.
Особенность серии. В отличие от C и A, серия F монтируется непосредственно на приводной вал машины через полый выходной вал (со шпонкой, натяжным диском или под быстросъёмную посадку) и фиксируется реактивным плечом (torque arm) — отдельная опорная рама не нужна. Боковые отверстия в корпусе позволяют дополнительно закрепить редуктор сбоку от машины. Момент 140–14 000 Нм, i = 6,4–2099, передаваемая мощность 0,09–123 кВт.
Что даёт эта позиция на машине. При 310 об/мин и моменте 460 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 5,11 м/с при тяговом усилии 2921 Н; через шкив ⌀250 мм на выходной вал придёт около 3680 Н радиальной нагрузки. Двигатель 15 кВт — это фланец IEC 160, рабочий ток около 29,5 А при 380 В: под него и подбирайте пускатель с кабелем. Один оборот выходного вала занимает 0,2 с — по этому времени удобно сверять такт вашей машины.
Место в ряду. У Bonfiglioli F 90 US в наличии 6 передаточных — от 4,68 до 170,83. Это исполнение 1-е по счёту: следующая ступень вниз по скорости — i=9,61 (151 об/мин). По двигателю ряд идёт от 5,5 до 22 кВт, здесь 15 кВт — 4-я мощность из 6. Соседние ступени встают на то же место — габарит и фланец у ряда общие, отличается только начинка.
Bonfiglioli F 90 US поставляем под заказ; наш аналог — ZR 6126 · ПР 2112, встаёт на штатное место без переделки рамы.
Полый вал зажимается на валу машины стяжной шайбой: соединение работает на трении, шпоночного паза нет. Крепление задаётся отдельно от исполнения вала: базово редуктор ставится на лапы, при необходимости добавляется болтовой фланец (в обозначении он идёт отдельным индексом). Посадка без люфта не разбивается при реверсе, а редуктор снимается с вала без съёмника.
| Обозначение | F 90 US (пишут также F 90US) |
| Выходной вал | полый вал со стяжной (зажимной) шайбой |
| Крепление | на лапах или с болтовым фланцем |
| Тип передачи | плоско-цилиндрический — валы параллельны, корпус плоский — исполнение для стеснённой монтажной высоты |
| Передаточные числа | 4,68–170,83 |
| Мощность двигателя | 5,5–90 кВт |
| Российская замена | ZR 6126 · ПР 2112 — тот же типоразмер, присоединительные размеры совпадают |
Габарит корпуса, передаточные и момент у исполнений типоразмера F 90 общие — отличается выходной узел и крепление. Точные значения для вашей конфигурации зависят от передаточного числа — пришлём расчётом вместе с ценой.

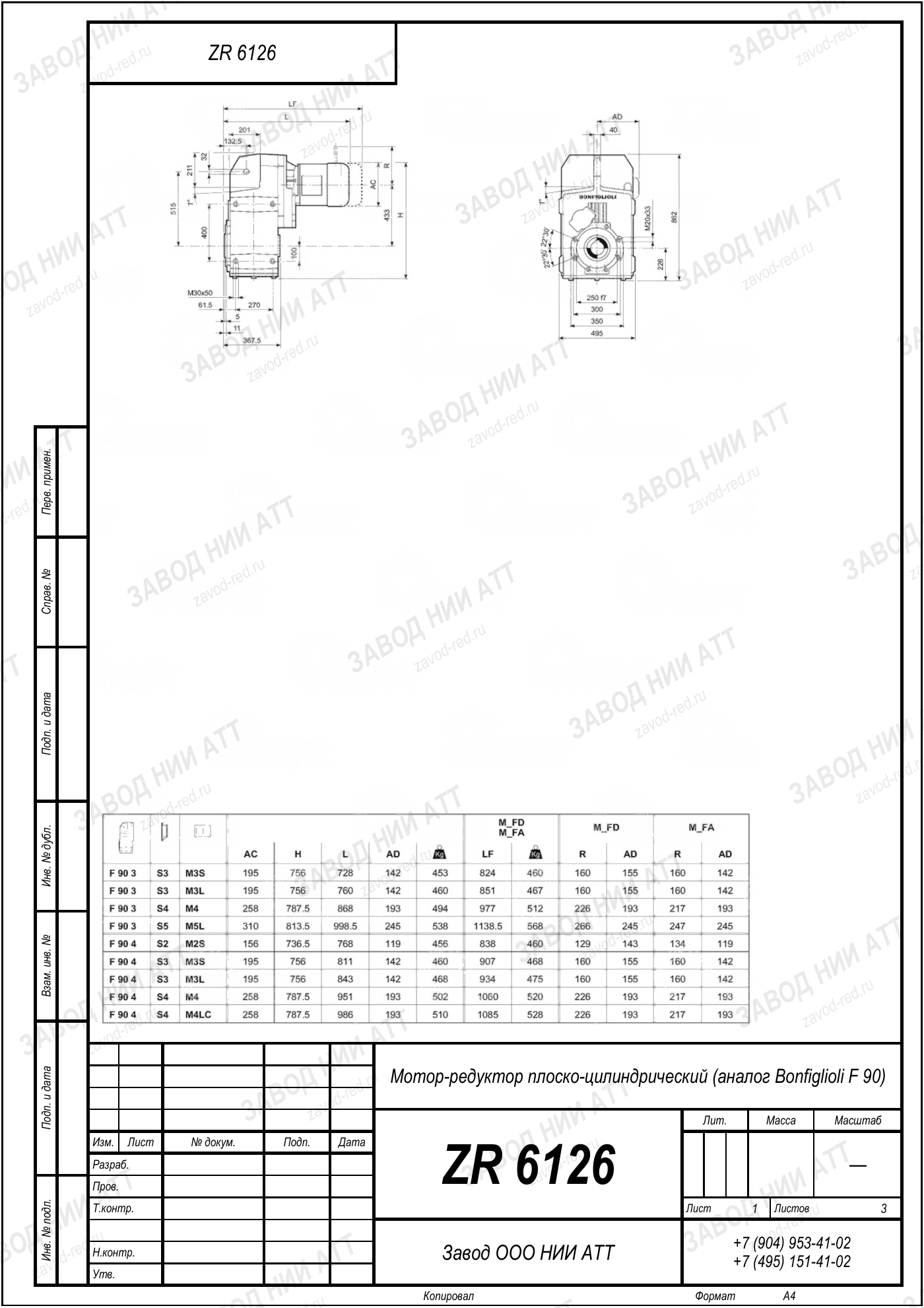

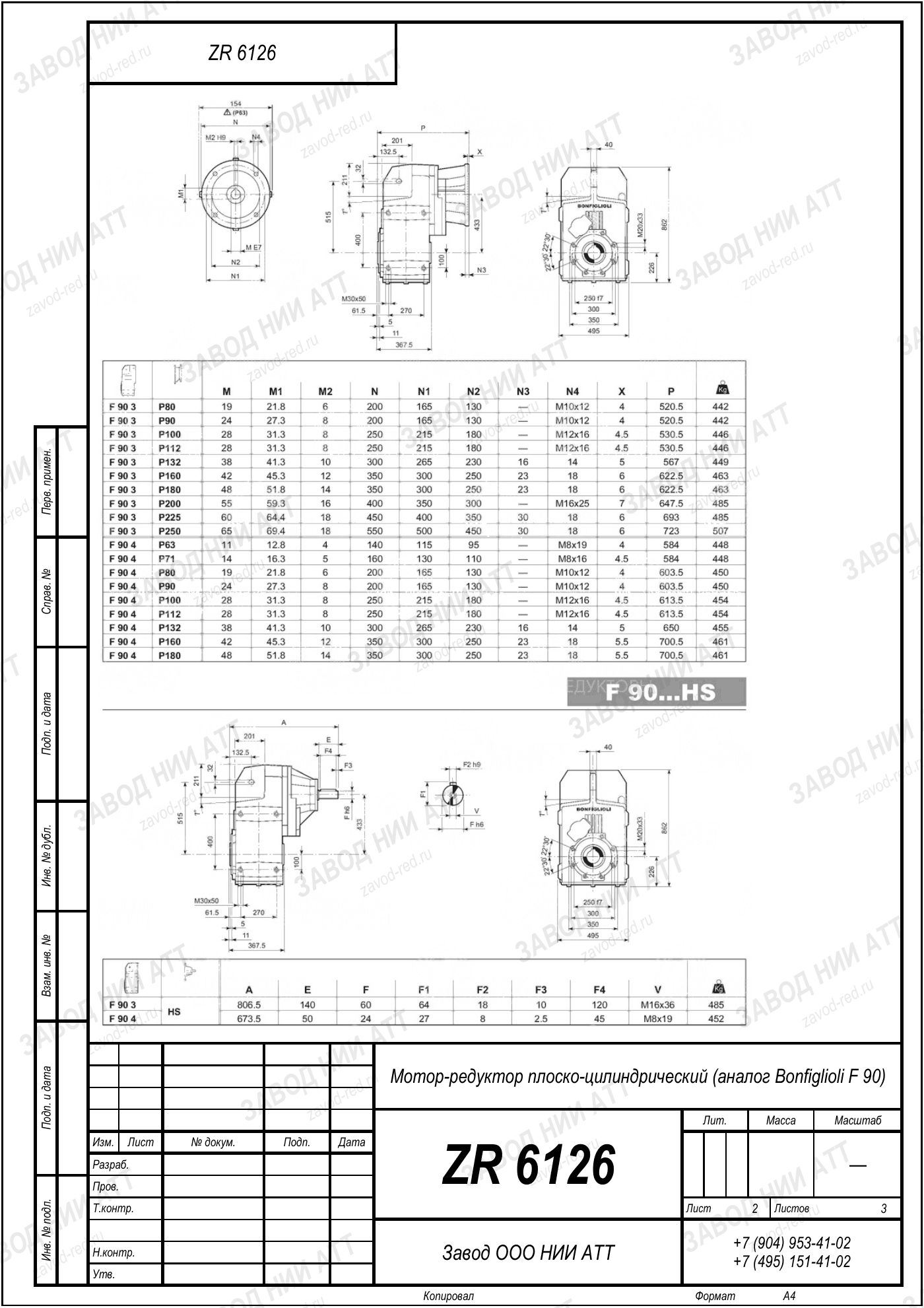

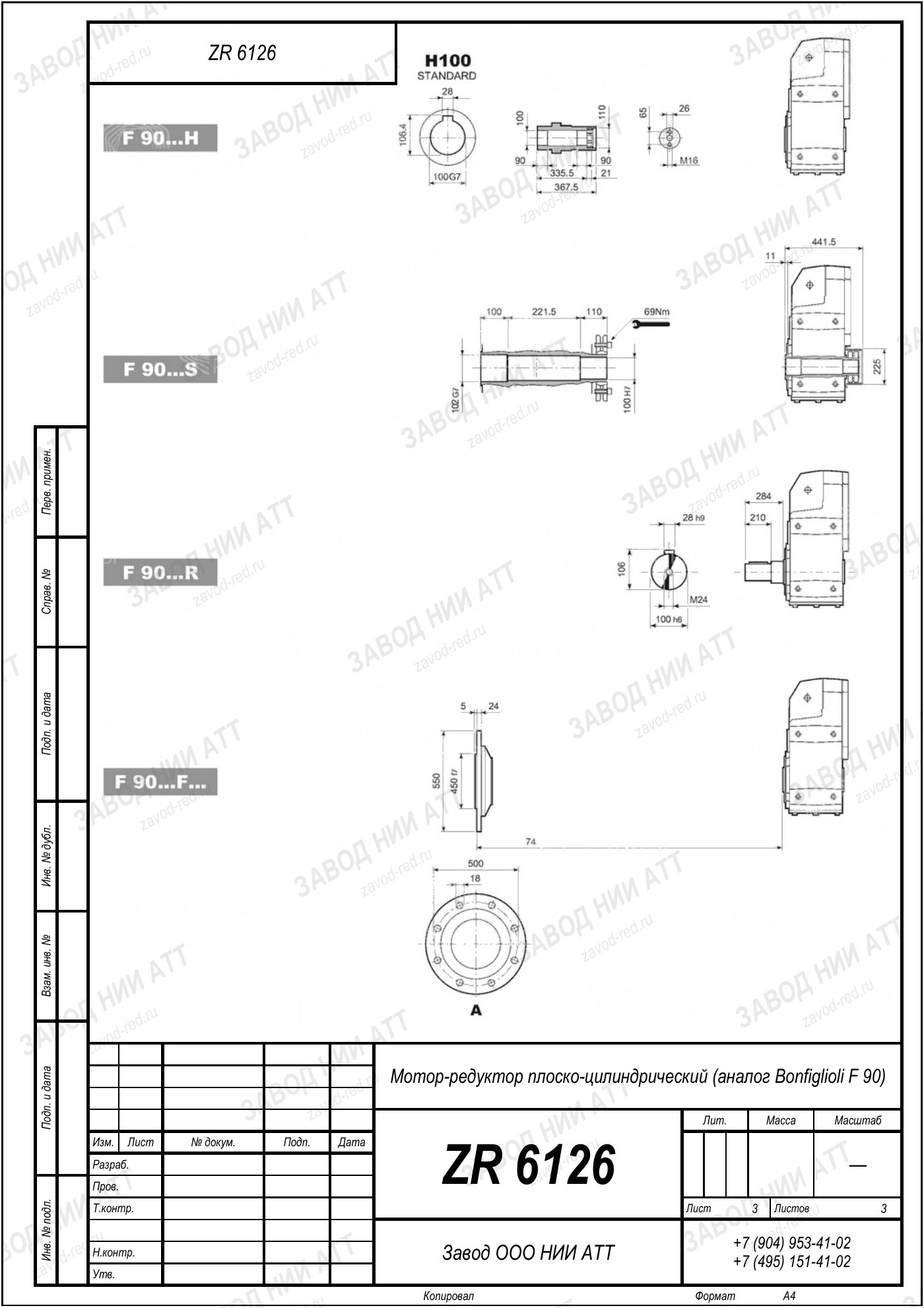

Габаритный и присоединительный чертёж модели Bonfiglioli F 90 US — нажмите на лист, чтобы увеличить. Листов: 3. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении F 90 US зашиты тип передачи, исполнение выходного узла и типоразмер корпуса:
На шильде и в запросах пишут и слитно — F 90US, и через пробел — F 90 US, встречается вариант с двигателем (F 90US DR..). Это одно и то же изделие. Российская замена — ZR 6126 · ПР 2112: тот же типоразмер, те же присоединительные размеры, исполнение вала подбираем под ваш узел.
Перед заказом сверьте четыре величины именно этой позиции — у соседних исполнений Bonfiglioli F 90 US они другие.
На замену ставим ZR 6126 · ПР 2112: считаем по моменту и передаточному, а не по каталожному коду.
Следите за балансировкой: на этих оборотах перекос и биение изнашивают подшипники заметно быстрее.
Это быстроходное исполнение, и регламент здесь отличается от быстроходных позиций того же ряда. В первую смену следите за температурой корпуса — устойчивый перегрев означает ошибку подбора.
Буква после серии задаёт только выходной узел и способ крепления. Габарит корпуса, передаточные и момент у всех исполнений типоразмера F 90 общие, поэтому наш аналог ZR 6126 · ПР 2112 подбирается к любому из них — уточните вал и фланец при заказе.
| Обозначение | Выход и крепление |
|---|---|
| F 90 | базовое исполнение |
| F 90 UH | полый вал со шпоночным пазом, на лапах или с болтовым фланцем |
| F 90 US — эта страница | полый вал со стяжной (зажимной) шайбой, на лапах или с болтовым фланцем |
| F 90 UV | шлицевой полый вал по DIN 5480, на лапах или с болтовым фланцем |
| F 90 UR | сплошной цилиндрический вал со шпонкой, на лапах или с болтовым фланцем |
Где здесь ваша позиция. Вы смотрите Bonfiglioli F 90 US i=4,68 — 310 об/мин, 460 Н·м. То же передаточное есть и в остальных 1 исполнениях типоразмера. Скорость от исполнения не зависит: её задаёт передаточное, а оно во всём типоразмере одно.
На выходном валу 310 об/мин при стандартных 1450 об/мин на входе. Передаточное 4,68 — это отношение входной скорости к выходной.
Номинальный момент на выходе 460 Н·м. Пусковой момент машины должен быть ниже номинального с учётом запаса.
Можно, но изменятся момент и запас: сейчас позиция рассчитана под 15 кВт. Пришлите параметры вашего мотора — пересчитаем и подберём исполнение ряда.
Аналог ZR 6126 · ПР 2112 нашего производства: те же присоединительные и габаритные размеры, обороты и момент подбираем один в один под эту позицию.
Смотрите две графы шильда: передаточное и мощность. Первая задаёт 310 об/мин, вторая — какой момент привод удержит без перегрева.
Серийные типоразмеры отгружаем от 3 дней, остальные — под заказ. Срок по позиции Bonfiglioli F 90 US i=4,68 назовём в ответе на заявку: он зависит от наличия корпуса и двигателя 15 кВт.
Позиции Bonfiglioli F 90 US внешне одинаковы, а по характеристикам расходятся сильно. Эта позиция — быстроходное исполнение: 310 об/мин на выходе и момент 460 Н·м. Снимите с шильда передаточное число и мощность двигателя — по ним позиция определяется однозначно.
Шильд стёрся — не беда: замерьте обороты выхода и пришлите фотографию привода, подберём позицию по факту, а также подберёт ZR 6126 · ПР 2112 на замену.
Инженер подтвердит подбор по шильду или параметрам · гарантия 24 месяца · отгрузка по всей России
