Bonfiglioli F 80 UH i=582,83 с двигателем 0,12 кВт — сверхтихоходное исполнение, 2 об/мин на выходе при моменте 460 Н·м. Оборот занимает больше десяти секунд: скорость здесь не важна, важно усилие.
Скорость под поворотных платформ, затворов и шиберов; момент высокий — это уровень привода тяжёлых элеваторов и цепных транспортёров. Оговорка: проверьте прочность ответного вала машины: он часто слабее редукторного.
Что даёт эта серия. В отличие от C и A, серия F монтируется непосредственно на приводной вал машины через полый выходной вал (со шпонкой, натяжным диском или под быстросъёмную посадку) и фиксируется реактивным плечом (torque arm) — отдельная опорная рама не нужна. Боковые отверстия в корпусе позволяют дополнительно закрепить редуктор сбоку от машины. Момент 140–14 000 Нм, i = 6,4–2099, передаваемая мощность 0,09–123 кВт.
Что даёт эта позиция на машине. При 2 об/мин и моменте 460 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,02 м/с при тяговом усилии 4600 Н; через шкив ⌀160 мм на выходной вал придёт около 5750 Н радиальной нагрузки. Частотник под такой двигатель берут по току — 0,5 А, а не по табличным 0,12 кВт; на посадку это не влияет, фланец остаётся IEC 63. Скорость ленты проще считать от оборота: 30 с на круг, дальше через диаметр барабана — и получаете метры в секунду.
Место в ряду. Bonfiglioli F 80 UH идёт в 6 передаточных — крайние точки ряда 4,57 и 14767. Это исполнение 4-е по счёту: следующая ступень вниз по скорости — i=2933,71 (0,5 об/мин), вверх — i=115,79 (13 об/мин). Ошиблись со скоростью — меняется начинка, а рама и крепёж остаются вашими.
Кроме оригинала Bonfiglioli F 80 UH предлагаем ZR 6106/979 · ПР 2110 — тот же габарит и крепление, срок поставки короче.
Редуктор садится полым валом прямо на вал приводимого механизма, момент передаёт шпонка. Крепление задаётся отдельно от исполнения вала: базово редуктор ставится на лапы, при необходимости добавляется болтовой фланец (в обозначении он идёт отдельным индексом). Не нужны муфта и точная соосность — привод собирается на месте за один установ.
| Обозначение | F 80 UH (пишут также F 80UH) |
| Выходной вал | полый вал со шпоночным пазом |
| Крепление | на лапах или с болтовым фланцем |
| Тип передачи | плоско-цилиндрический — валы параллельны, корпус плоский — исполнение для стеснённой монтажной высоты |
| Передаточные числа | 4,57–14767 |
| Мощность двигателя | 0,12–45 кВт |
| Российская замена | ZR 6106/979 · ПР 2110 — тот же типоразмер, присоединительные размеры совпадают |
Габарит корпуса, передаточные и момент у исполнений типоразмера F 80 общие — отличается выходной узел и крепление. Точные значения для вашей конфигурации зависят от передаточного числа — пришлём расчётом вместе с ценой.

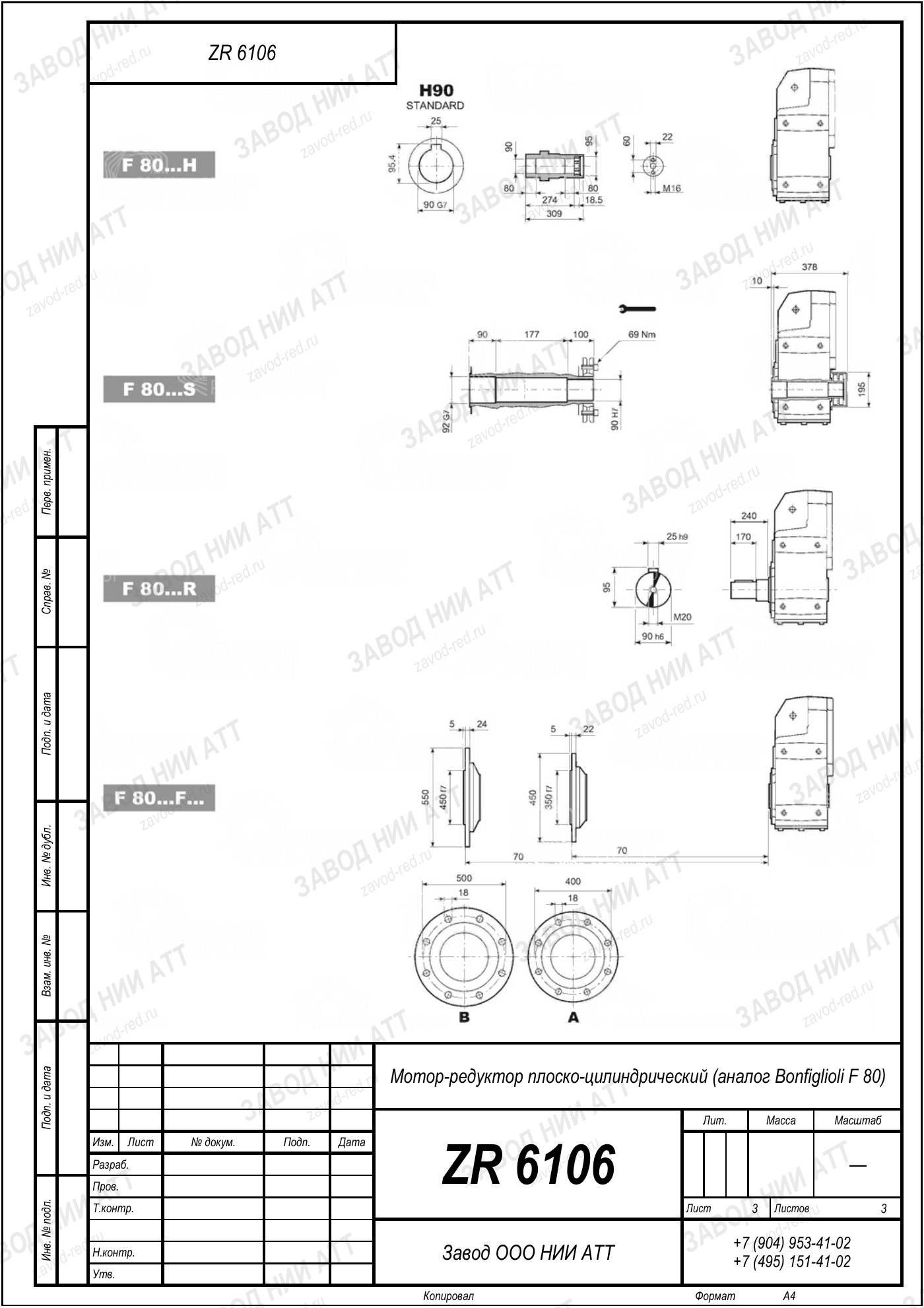

Габаритный и присоединительный чертёж модели Bonfiglioli F 80 UH — нажмите на лист, чтобы увеличить. Листов: 3. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении F 80 UH зашиты тип передачи, исполнение выходного узла и типоразмер корпуса:
На шильде и в запросах пишут и слитно — F 80UH, и через пробел — F 80 UH, встречается вариант с двигателем (F 80UH DR..). Это одно и то же изделие. Российская замена — ZR 6106/979 · ПР 2110: тот же типоразмер, те же присоединительные размеры, исполнение вала подбираем под ваш узел.
Позиции ряда Bonfiglioli F 80 UH различаются четырьмя числами. Проверьте их до заказа: после поставки менять дороже.
ZR 6106/979 · ПР 2110 садится на штатное место: межосевое, вал и фланец те же. Расхождения бывают только по четырём величинам выше.
На сверхмалых оборотах масло не разбрызгивается как надо: проверьте уровень и при длительной работе — необходимость принудительной смазки.
сверхтихоходное исполнение работает в своём тепловом режиме, отсюда и другие сроки по маслу. Через смену после запуска осмотрите узел: уровень масла, нагрев, подтёки по валу.
Буква после серии задаёт только выходной узел и способ крепления. Габарит корпуса, передаточные и момент у всех исполнений типоразмера F 80 общие, поэтому наш аналог ZR 6106/979 · ПР 2110 подбирается к любому из них — уточните вал и фланец при заказе.
| Обозначение | Выход и крепление |
|---|---|
| F 80 | базовое исполнение |
| F 80 UH — эта страница | полый вал со шпоночным пазом, на лапах или с болтовым фланцем |
| F 80 US | полый вал со стяжной (зажимной) шайбой, на лапах или с болтовым фланцем |
| F 80 UV | шлицевой полый вал по DIN 5480, на лапах или с болтовым фланцем |
| F 80 UR | сплошной цилиндрический вал со шпонкой, на лапах или с болтовым фланцем |
Где здесь ваша позиция. Вы смотрите Bonfiglioli F 80 UH i=582,83 — 2 об/мин, 460 Н·м. То же передаточное есть и в остальных 1 исполнениях типоразмера. Ступени у всех перечисленных исполнений одинаковые — выбор идёт по валу и креплению, не по скорости.
На выходном валу 2 об/мин при стандартных 1450 об/мин на входе. Передаточное 582,83 — это отношение входной скорости к выходной.
Номинальный момент на выходе 460 Н·м. Пусковой момент машины должен оставаться ниже номинального момента редуктора — с запасом, а не впритык.
Ставить можно, обороты на выходе не изменятся — а вот момент и запас поедут: позиция считалась под 0,12 кВт. Дайте данные мотора, пересчитаем и подберём исполнение из ряда.
Присоединительные размеры ZR 6106/979 · ПР 2110 повторяют оригинал, так что муфту и подливку трогать не нужно. Передаточное, момент и запас под режим считаем отдельно.
Смотрите на обороты: эта позиция даёт 2 об/мин. Момент и мощность подбираются под них, а не наоборот — сначала скорость рабочего органа, потом усилие.
Срок здесь не константа: тот же типоразмер с другим передаточным может ждать свою зубчатую пару. Поэтому цифру даём в ответе на заявку.
У Bonfiglioli F 80 UH общий корпус на весь ряд, а начинка у каждой позиции своя. Эта позиция — сверхтихоходное исполнение: 2 об/мин на выходе и момент 460 Н·м. Шильд и решает: передаточное число плюс мощность двигателя — и позиция определена.
Когда шильд не читается, отправной точкой служат обороты выходного вала, диаметр вала и межосевое расстояние. Этих данных хватает, чтобы предложить на замену ZR 6106/979 · ПР 2110.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
