В этой позиции Bonfiglioli F 60 стоит ступень i=97,89 с двигателем 4 кВт: рабочая скорость 15 об/мин при моменте 2630 Н·м. Диапазон пятнадцать–пятьдесят закрывает большинство конвейеров: ровный ход и уверенный пуск с грузом.
Позиция для цепных конвейеров, норий и тарельчатых питателей. Момент очень высокий — как раз под задачи тяжёлого дробильного и смесительного оборудования; нужна жёсткая рама: на таком моменте корпус пытается провернуться.
Место серии в линейке. В отличие от C и A, серия F монтируется непосредственно на приводной вал машины через полый выходной вал (со шпонкой, натяжным диском или под быстросъёмную посадку) и фиксируется реактивным плечом (torque arm) — отдельная опорная рама не нужна. Боковые отверстия в корпусе позволяют дополнительно закрепить редуктор сбоку от машины. Момент 140–14 000 Нм, i = 6,4–2099, передаваемая мощность 0,09–123 кВт.
Что даёт эта позиция на машине. При 15 об/мин и моменте 2630 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 0,31 м/с при тяговом усилии 13150 Н; через шкив ⌀160 мм на выходной вал придёт около 32875 Н радиальной нагрузки. Двигатель 4 кВт с фланцем IEC 112 тянет 8,9 А при 380 В — если таких приводов на щите несколько, ввод и общий автомат считайте по сумме токов. Не укладываетесь в такт — двигатель помощнее не поможет: оборот всё равно займёт 4 с, быстрее делает только меньшее передаточное число.
Место в ряду. Bonfiglioli F 60 идёт в 38 передаточных — крайние точки ряда 4,12 и 270,68. Это исполнение 28-е по счёту: следующая ступень вниз по скорости — i=109,49 (13 об/мин), вверх — i=88,01 (16 об/мин). По двигателю ряд идёт от 0,37 до 22 кВт, здесь 4 кВт — 8-я мощность из 15. Соседние ступени взаимозаменяемы по посадке: те же лапы, тот же фланец, другой только выход.
Эту позицию закрываем двумя путями: поставкой оригинала Bonfiglioli F 60 и нашим ZR 686 с теми же присоединительными размерами.

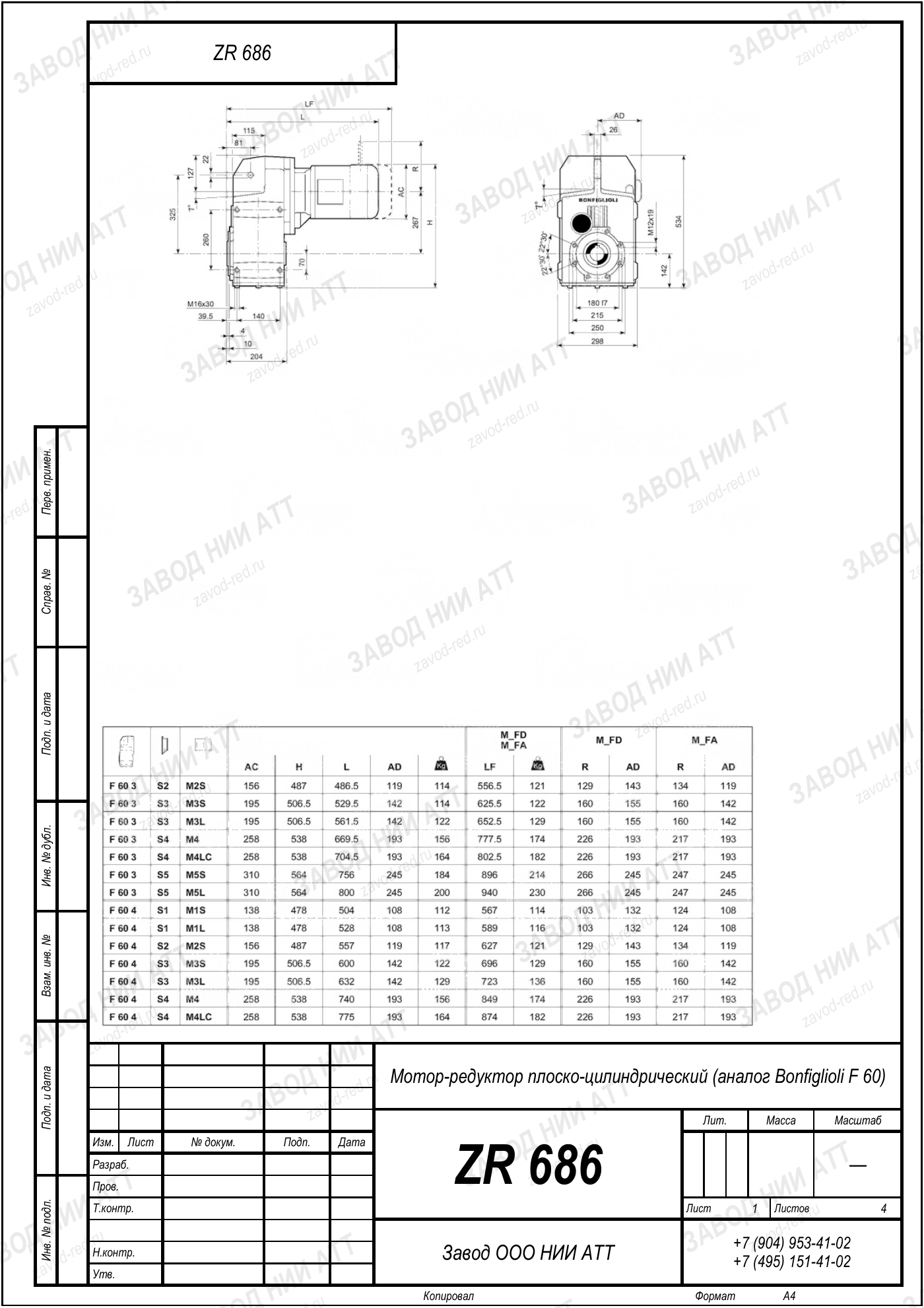

Габаритный и присоединительный чертёж модели Bonfiglioli F 60 — нажмите на лист, чтобы увеличить. Листов: 4. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В коде Bonfiglioli F 60 буквы отвечают за тип передачи и выход, число — за габарит корпуса. Скорость и момент в обозначении не отражены, их смотрят в графах шильда.
| Серия | F | семейство редукторов с общей кинематикой — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 60 | размер корпуса, от которого зависят посадочные места и предельный момент |
| Передаточное число | i=97,89 | во столько раз обороты на выходе ниже входных; по модели — см. модель |
| Мощность двигателя | 4 кВт | для этой позиции; вся линейка модели укладывается в 0,4–22 кВт |
| Момент на выходе | 2630 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | A 60 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 97,89 — отсюда 15 об/мин на выходе, и мощность двигателя 4 кВт. Из обозначения читаются два независимых свойства: как встаёт на машину и как крутит.
В нашей номенклатуре этой позиции соответствует ZR 686: подбираем по моменту и передаточному, а не по названию.
В этом же типоразмере 60 у производителя есть обозначения A 60 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: A60. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 686 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
У Bonfiglioli F 60 десятки исполнений, и путают их по четырём величинам. Пройдите список до оформления заказа.
Чтобы ZR 686 встал без переделок, нужны те же четыре величины плюс фото посадочного места.
Тепловой режим спокойный, досрочная замена масла не нужна: ориентируйтесь на наработку.
После обкатки масло меняют по конкретной позиции: исполнение среднетихоходное, и срок замены тут свой. Первую замену масла делайте по обкатке, дальше — по наработке из паспорта.
Тот же Bonfiglioli F 60, другое передаточное — корпус и присоединительные размеры совпадают:
На выходном валу 15 об/мин при стандартных 1450 об/мин на входе. Передаточное 97,89 — это отношение входной скорости к выходной.
Номинальный момент на выходе 2630 Н·м. Бросок можно срезать: частотник или устройство плавного пуска растягивают разгон, и тогда расчёт идёт ближе к рабочему моменту, а не к пусковому пику.
Слабее мотор — меньше момент на выходе, и вопрос уже не в редукторе, а в том, хватит ли этого момента машине. Обороты при этом те же, позиция считалась под 4 кВт — пришлите данные, посчитаем.
Сверлить и резать под ZR 686 ничего не придётся — присоединительные совпадают. Остальное решает расчёт: подбираем передаточное и двигатель по фактической нагрузке.
Смотрите на обороты: эта позиция даёт 15 об/мин. Момент и мощность подбираются под них, а не наоборот — сначала скорость рабочего органа, потом усилие.
По сроку отвечаем адресно: одно исполнение уходит со склада, другое ждёт свой двигатель.
Марка Bonfiglioli F 60 говорит о габарите, а не о скорости и моменте. Эта позиция — среднетихоходное исполнение: 15 об/мин на выходе и момент 2630 Н·м. Модель у ряда одна, а исполнений в нём десятки. Разводят их всего два параметра — передаточное число и мощность приводного двигателя, оба на табличке.
Без таблички редуктор всё равно опознаётся — по оборотам выходного вала, диаметру вала и межосевому расстоянию. Под эти замеры предложим ZR 686.
