Bonfiglioli F 41 i=95,94 с двигателем 0,55 кВт — тихоходное исполнение. Выходной вал вращается со скоростью 14 об/мин при моменте 370 Н·м. В этой зоне привод выбирают по моменту сопротивления, а не по скорости.
Скорость этой позиции востребована в приводах шнеков, мешалок густых сред, скребковых конвейеров. Момент высокий: рабочая зона — привод тяжёлых элеваторов и цепных транспортёров, но проверьте прочность ответного вала машины: он часто слабее редукторного.
Отличие от соседних серий. В отличие от C и A, серия F монтируется непосредственно на приводной вал машины через полый выходной вал (со шпонкой, натяжным диском или под быстросъёмную посадку) и фиксируется реактивным плечом (torque arm) — отдельная опорная рама не нужна. Боковые отверстия в корпусе позволяют дополнительно закрепить редуктор сбоку от машины. Момент 140–14 000 Нм, i = 6,4–2099, передаваемая мощность 0,09–123 кВт.
Что даёт эта позиция на машине. При 14 об/мин и моменте 370 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 0,23 м/с при тяговом усилии 2349 Н; через шкив ⌀160 мм на выходной вал придёт около 4625 Н радиальной нагрузки. Габарит по IEC у двигателя 0,55 кВт — 80, присоединительные размеры стандартные, замену подобрать несложно. По электрике ориентир — 1,6 А от сети 380 В. Время 4,3 с посчитано для номинальных оборотов на входе: под частотником оно растянется или сожмётся вместе с частотой — такт пересчитывайте.
Место в ряду. Ряд по Bonfiglioli F 41 перекрывает 3,97…967 — это 92 ступеней. Это исполнение 55-е по счёту: следующая ступень вниз по скорости — i=109,04 (13 об/мин), вверх — i=93,47 (16 об/мин). По двигателю ряд идёт от 0,12 до 5,5 кВт, здесь 0,55 кВт — 5-я мощность из 12. Переход на соседнюю позицию не трогает обвязку: посадочные размеры у ряда одинаковые.
Оригинал Bonfiglioli F 41 везём под заказ. Наш ZR 666 повторяет посадочные размеры — основание и обвязка остаются прежними.

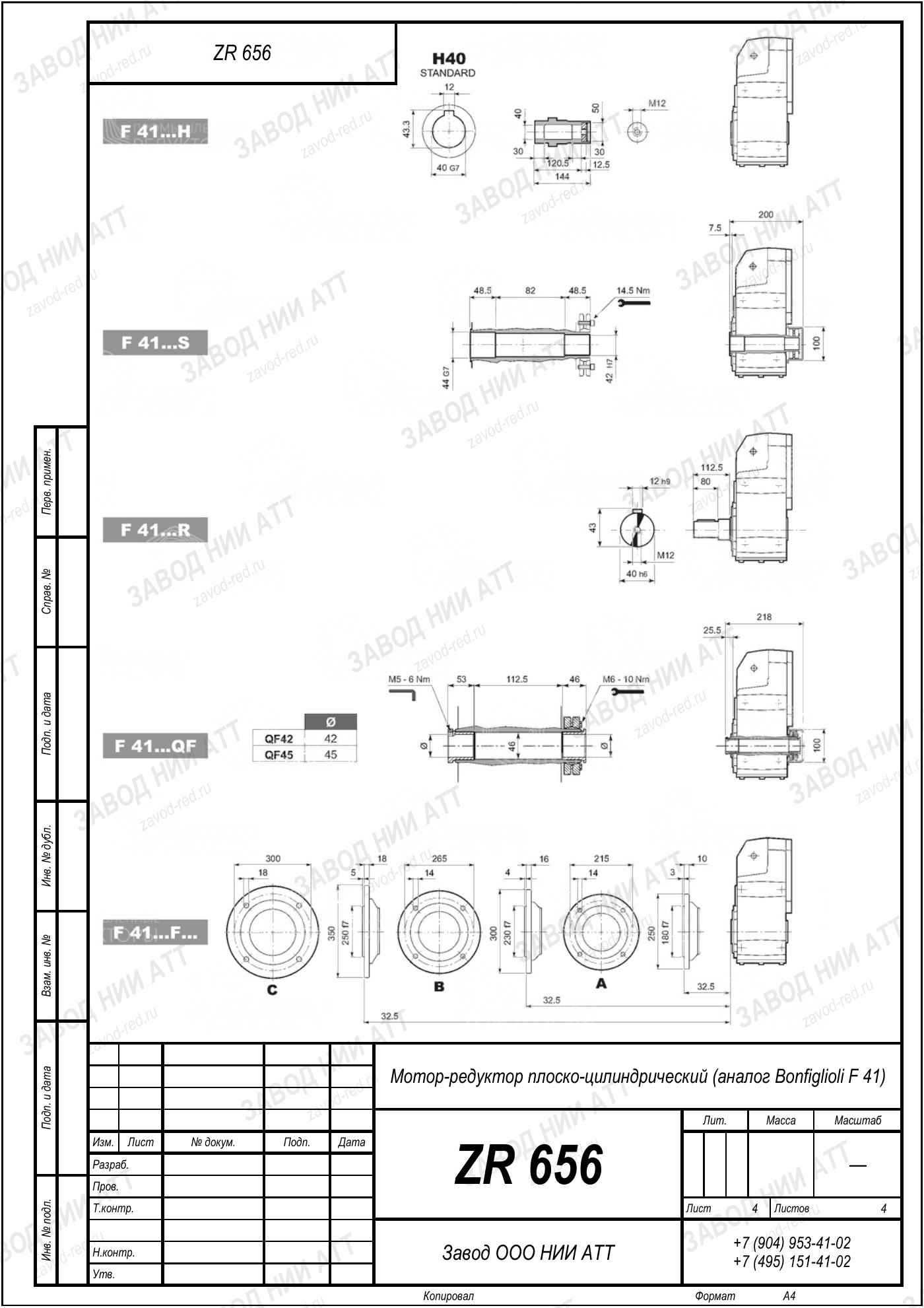

Габаритный и присоединительный чертёж модели Bonfiglioli F 41 — нажмите на лист, чтобы увеличить. Листов: 4. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Название Bonfiglioli F 41 одинаково у десятков исполнений: буквы дают тип передачи, цифры — типоразмер. Отличает позицию то, что написано в графах передаточного и мощности.
| Серия | F | кинематическая схема редуктора — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 41 | размер корпуса, от которого зависят посадочные места и предельный момент |
| Передаточное число | i=95,94 | у этой позиции одно значение; вся модель перекрывает ряд см. модель |
| Мощность двигателя | 0,55 кВт | в этой комплектации; все позиции модели вместе закрывают см. модель |
| Момент на выходе | 370 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | C 41, A 41 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 95,94 — отсюда 14 об/мин на выходе, и мощность двигателя 0,55 кВт. Остальные буквы обозначения относятся к валу и креплению, на скорость они не влияют.
Этой позиции отвечает ZR 666 — соответствие считаем по нагрузке, а не по таблице кодов.
В этом же типоразмере 41 у производителя есть обозначения C 41, A 41 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: C41, A41. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 666 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Чтобы не ошибиться с исполнением, сверьте четыре параметра — именно они отличают эту позицию от остальных в ряду Bonfiglioli F 41.
Геометрия у ZR 666 повторяет оригинал, так что монтаж без переделок. Сверять нужно нагрузочные параметры, а не размеры.
Нагрузка на тихоходную пару максимальная: проверяйте температуру корпуса и герметичность по валу после обкатки.
В паспорте смотрите строку именно этой позиции: исполнение тихоходное, интервалы у него свои, а не общие для всего ряда передаточных чисел. Первую замену масла делайте по обкатке, дальше — по наработке из паспорта.
В обозначении Bonfiglioli F 41 меняется передаточное число — габарит и крепление прежние:
На выходном валу 14 об/мин при стандартных 1450 об/мин на входе. Передаточное 95,94 — это отношение входной скорости к выходной.
Номинальный момент на выходе 370 Н·м. Пусковой момент машины должен оставаться ниже номинального момента редуктора — с запасом, а не впритык.
Другую мощность поставить можно, скорость на выходе от неё не зависит — а вот момент и сервис-фактор изменятся: сейчас всё сведено под 0,55 кВт. Пришлите данные мотора — посчитаем, что получится.
У нас это ZR 666. Фланец, лапы, диаметр вала — размер в размер; момент и обороты считаем под вашу нагрузку.
Отличают позиции передаточное и мощность. Здесь выход 14 об/мин; если ваш рабочий орган крутится иначе, берите соседнюю ступень ряда Bonfiglioli F 41 — корпус и посадочные останутся теми же.
У каждого исполнения срок свой — мы его считаем в ответе на заявку, а не ставим общей строкой на весь ряд.
По названию Bonfiglioli F 41 исполнение не определить — нужны числа. Эта позиция — тихоходное исполнение: 14 об/мин на выходе и момент 370 Н·м. Перед заказом загляните на табличку: передаточное число плюс мощность двигателя — та самая пара, что отсекает похожие позиции.
Если шильда нет, подбор ведём по трём замерам: обороты на выходе, диаметр выходного вала, межосевое расстояние. Замена в нашей линейке — ZR 666.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
