Позиция Bonfiglioli F 31 UH i=8,96 с двигателем 0,75 кВт относится к быстроходное исполнениям ряда: 162 об/мин при моменте 44 Н·м. Выше ста пятидесяти оборотов момент падает, зато лёгкая нагрузка разгоняется быстро.
Применение — вентиляторов, центрифуг, приводов с маховой массой. Момент небольшой, чего достаточно для дозаторов, малых шнеков и лёгкой запорной арматуры; при подборе при таком моменте вал рассчитан на ровную работу, рывки его добивают быстрее.
Место серии в линейке. В отличие от C и A, серия F монтируется непосредственно на приводной вал машины через полый выходной вал (со шпонкой, натяжным диском или под быстросъёмную посадку) и фиксируется реактивным плечом (torque arm) — отдельная опорная рама не нужна. Боковые отверстия в корпусе позволяют дополнительно закрепить редуктор сбоку от машины. Момент 140–14 000 Нм, i = 6,4–2099, передаваемая мощность 0,09–123 кВт.
Что даёт эта позиция на машине. При 162 об/мин и моменте 44 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 1,7 м/с при тяговом усилии 440 Н; через шкив ⌀200 мм на выходной вал придёт около 440 Н радиальной нагрузки. Двигатель 0,75 кВт — это фланец IEC 80, рабочий ток около 2,1 А при 380 В: под него и подбирайте пускатель с кабелем. Один оборот выходного вала занимает 0,4 с — по этому времени удобно сверять такт вашей машины.
Место в ряду. У Bonfiglioli F 31 UH в наличии 6 передаточных — от 8,96 до 190,76. Это исполнение 1-е по счёту: следующая ступень вниз по скорости — i=16,52 (88 об/мин). По двигателю ряд идёт от 0,1 до 0,75 кВт, здесь 0,75 кВт — 7-я мощность из 7. Переход на соседнюю позицию не трогает обвязку: посадочные размеры у ряда одинаковые.
Bonfiglioli F 31 UH поставляем под заказ; наш аналог — ZR 646 · ПР 214, встаёт на штатное место без переделки рамы.
Редуктор садится полым валом прямо на вал приводимого механизма, момент передаёт шпонка. Крепление задаётся отдельно от исполнения вала: базово редуктор ставится на лапы, при необходимости добавляется болтовой фланец (в обозначении он идёт отдельным индексом). Не нужны муфта и точная соосность — привод собирается на месте за один установ.
| Обозначение | F 31 UH (пишут также F 31UH) |
| Выходной вал | полый вал со шпоночным пазом |
| Крепление | на лапах или с болтовым фланцем |
| Тип передачи | плоско-цилиндрический — валы параллельны, корпус плоский — исполнение для стеснённой монтажной высоты |
| Передаточные числа | 8,96–190,76 |
| Мощность двигателя | 0,1–3 кВт |
| Российская замена | ZR 646 · ПР 214 — тот же типоразмер, присоединительные размеры совпадают |
Габарит корпуса, передаточные и момент у исполнений типоразмера F 31 общие — отличается выходной узел и крепление. Точные значения для вашей конфигурации зависят от передаточного числа — пришлём расчётом вместе с ценой.

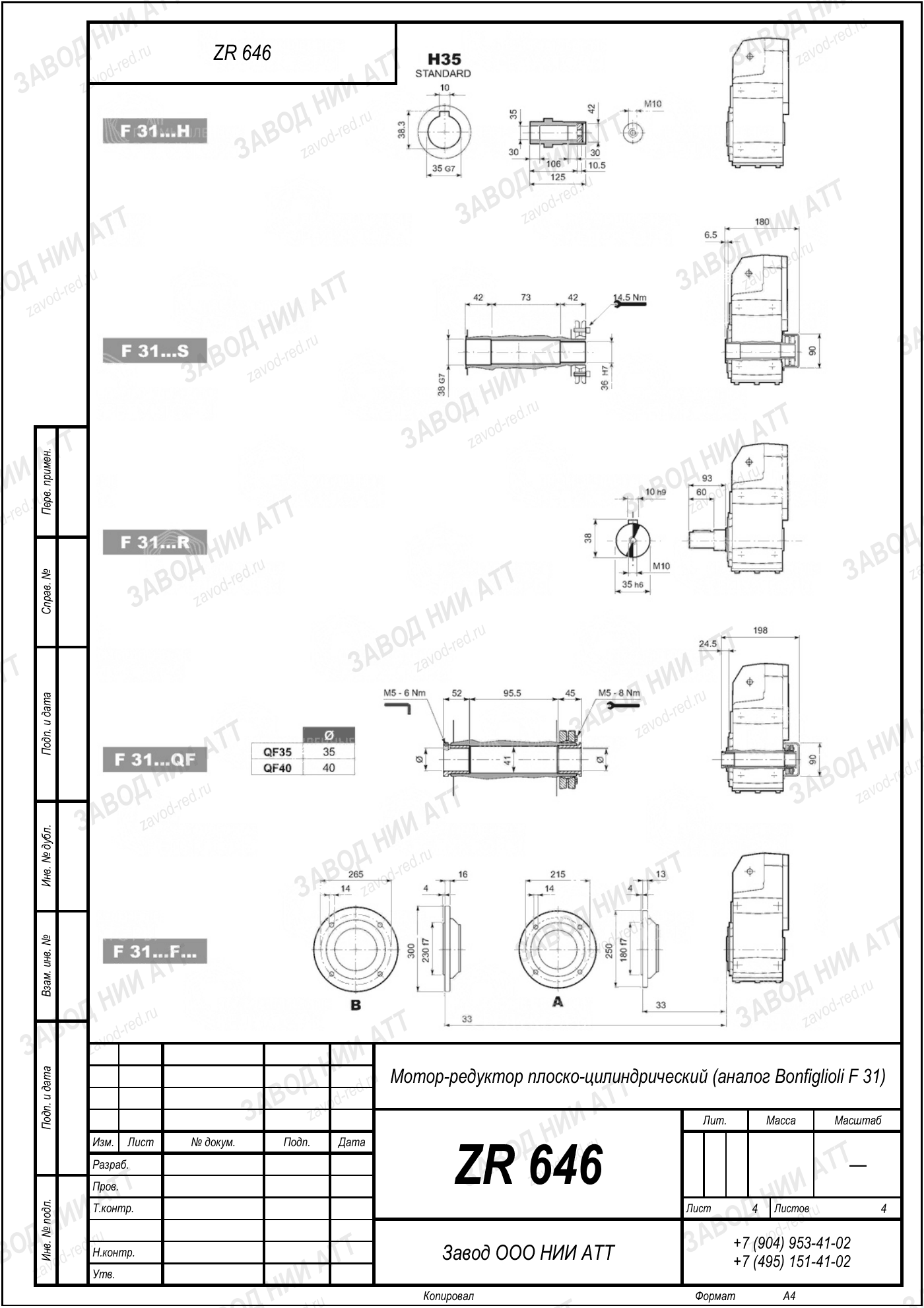

Габаритный и присоединительный чертёж модели Bonfiglioli F 31 UH — нажмите на лист, чтобы увеличить. Листов: 4. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении F 31 UH зашиты тип передачи, исполнение выходного узла и типоразмер корпуса:
На шильде и в запросах пишут и слитно — F 31UH, и через пробел — F 31 UH, встречается вариант с двигателем (F 31UH DR..). Это одно и то же изделие. Российская замена — ZR 646 · ПР 214: тот же типоразмер, те же присоединительные размеры, исполнение вала подбираем под ваш узел.
Четыре величины ниже — всё, чем эта позиция отличается от соседей по ряду Bonfiglioli F 31 UH. Проверьте их по своей машине.
На замену ставим ZR 646 · ПР 214: считаем по моменту и передаточному, а не по каталожному коду.
Следите за балансировкой: на этих оборотах перекос и биение изнашивают подшипники заметно быстрее.
Это быстроходное исполнение, и регламент здесь отличается от быстроходных позиций того же ряда. Первый осмотр — через смену после пуска: уровень масла, нагрев корпуса, подтёки по манжете.
Буква после серии задаёт только выходной узел и способ крепления. Габарит корпуса, передаточные и момент у всех исполнений типоразмера F 31 общие, поэтому наш аналог ZR 646 · ПР 214 подбирается к любому из них — уточните вал и фланец при заказе.
| Обозначение | Выход и крепление |
|---|---|
| F 31 | базовое исполнение |
| F 31 UH — эта страница | полый вал со шпоночным пазом, на лапах или с болтовым фланцем |
| F 31 US | полый вал со стяжной (зажимной) шайбой, на лапах или с болтовым фланцем |
| F 31 UV | шлицевой полый вал по DIN 5480, на лапах или с болтовым фланцем |
| F 31 UR | сплошной цилиндрический вал со шпонкой, на лапах или с болтовым фланцем |
Где здесь ваша позиция. Вы смотрите Bonfiglioli F 31 UH i=8,96 — 162 об/мин, 44 Н·м. То же передаточное есть и в остальных 1 исполнениях типоразмера. Ступени у всех перечисленных исполнений одинаковые — выбор идёт по валу и креплению, не по скорости.
На выходном валу 162 об/мин при стандартных 1450 об/мин на входе. Передаточное 8,96 — это отношение входной скорости к выходной.
Номинальный момент на выходе 44 Н·м. Пусковой момент машины должен быть ниже номинального с учётом запаса.
Можно, но изменятся момент и запас: сейчас позиция рассчитана под 0,75 кВт. Пришлите параметры вашего мотора — пересчитаем и подберём исполнение ряда.
Аналог ZR 646 · ПР 214 нашего производства: те же присоединительные и габаритные размеры, обороты и момент подбираем один в один под эту позицию.
Ключ — передаточное число. Оно фиксирует 162 об/мин, и сменой двигателя это не поправить: мощнее мотор даст больше момента, но не другую скорость.
Серийные типоразмеры отгружаем от 3 дней, остальные — под заказ. Срок по позиции Bonfiglioli F 31 UH i=8,96 назовём в ответе на заявку: он зависит от наличия корпуса и двигателя 0,75 кВт.
Позиции Bonfiglioli F 31 UH внешне одинаковы, а по характеристикам расходятся сильно. Эта позиция — быстроходное исполнение: 162 об/мин на выходе и момент 44 Н·м. Снимите с шильда передаточное число и мощность двигателя — по ним позиция определяется однозначно.
Табличка утеряна — пришлите фото привода и опишите машину, подберём по характеру нагрузки, а также подберёт ZR 646 · ПР 214 на замену.
Инженер подтвердит подбор по шильду или параметрам · гарантия 24 месяца · отгрузка по всей России
