Это среднетихоходное исполнение Bonfiglioli F 25: передаточное i=68,09 с двигателем 0,75 кВт даёт 20 об/мин на выходе при моменте 355 Н·м. Диапазон пятнадцать–пятьдесят закрывает большинство конвейеров: ровный ход и уверенный пуск с грузом.
Скорость под ленточных и цепных конвейеров, элеваторов, питателей; момент высокий — это уровень привода тяжёлых транспортёров и элеваторов. Оговорка: сверьте сечение ответного вала — на таком моменте ломается именно он.
Чем отличается серия. В отличие от C и A, серия F монтируется непосредственно на приводной вал машины через полый выходной вал (со шпонкой, натяжным диском или под быстросъёмную посадку) и фиксируется реактивным плечом (torque arm) — отдельная опорная рама не нужна. Боковые отверстия в корпусе позволяют дополнительно закрепить редуктор сбоку от машины. Момент 140–14 000 Нм, i = 6,4–2099, передаваемая мощность 0,09–123 кВт.
Что даёт эта позиция на машине. При 20 об/мин и моменте 355 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 0,26 м/с при тяговом усилии 2840 Н; через шкив ⌀200 мм на выходной вал придёт около 3550 Н радиальной нагрузки. 0,75 кВт на 380 В — это примерно 2,1 А в рабочем режиме, посадка — фланец IEC 80. Кабель считайте с оглядкой на длину трассы, иначе на конце просядет напряжение. 3 с — столько тянется один круг на выходе; для дозаторов и поворотных столов эту величину сверяют со временем позиции.
Место в ряду. Корпус один, передаточные разные: у Bonfiglioli F 25 их 27, от 8,96 до 190,76. Это исполнение 19-е по счёту: следующая ступень вниз по скорости — i=79,72 (18 об/мин), вверх — i=65,36 (22 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 0,75 кВт — 6-я мощность из 10. Переход на соседнюю позицию не трогает обвязку: посадочные размеры у ряда одинаковые.
Под заказ идёт оригинальный Bonfiglioli F 25, со склада — ZR 646: сажается на то же место, раму переделывать не нужно.

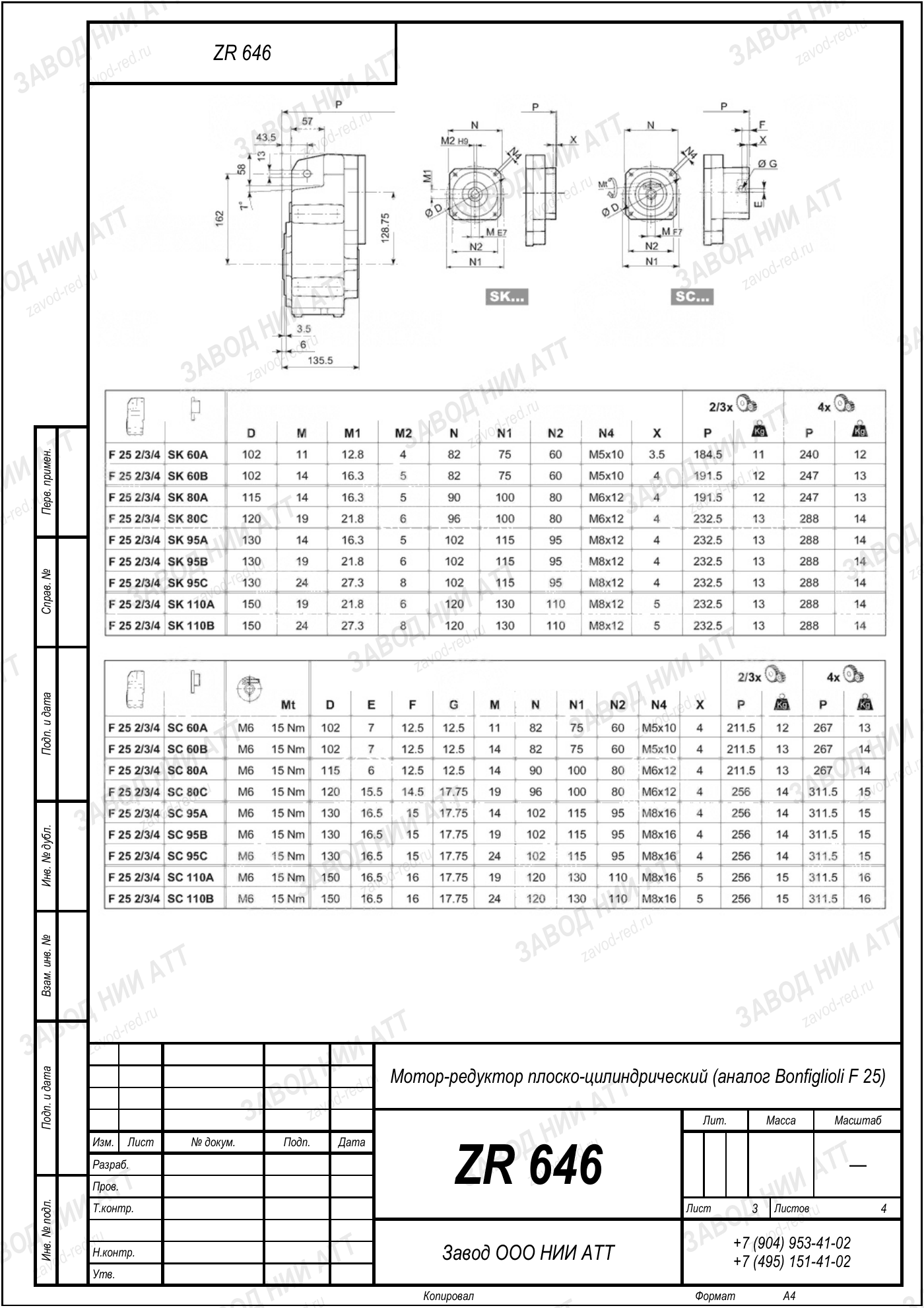

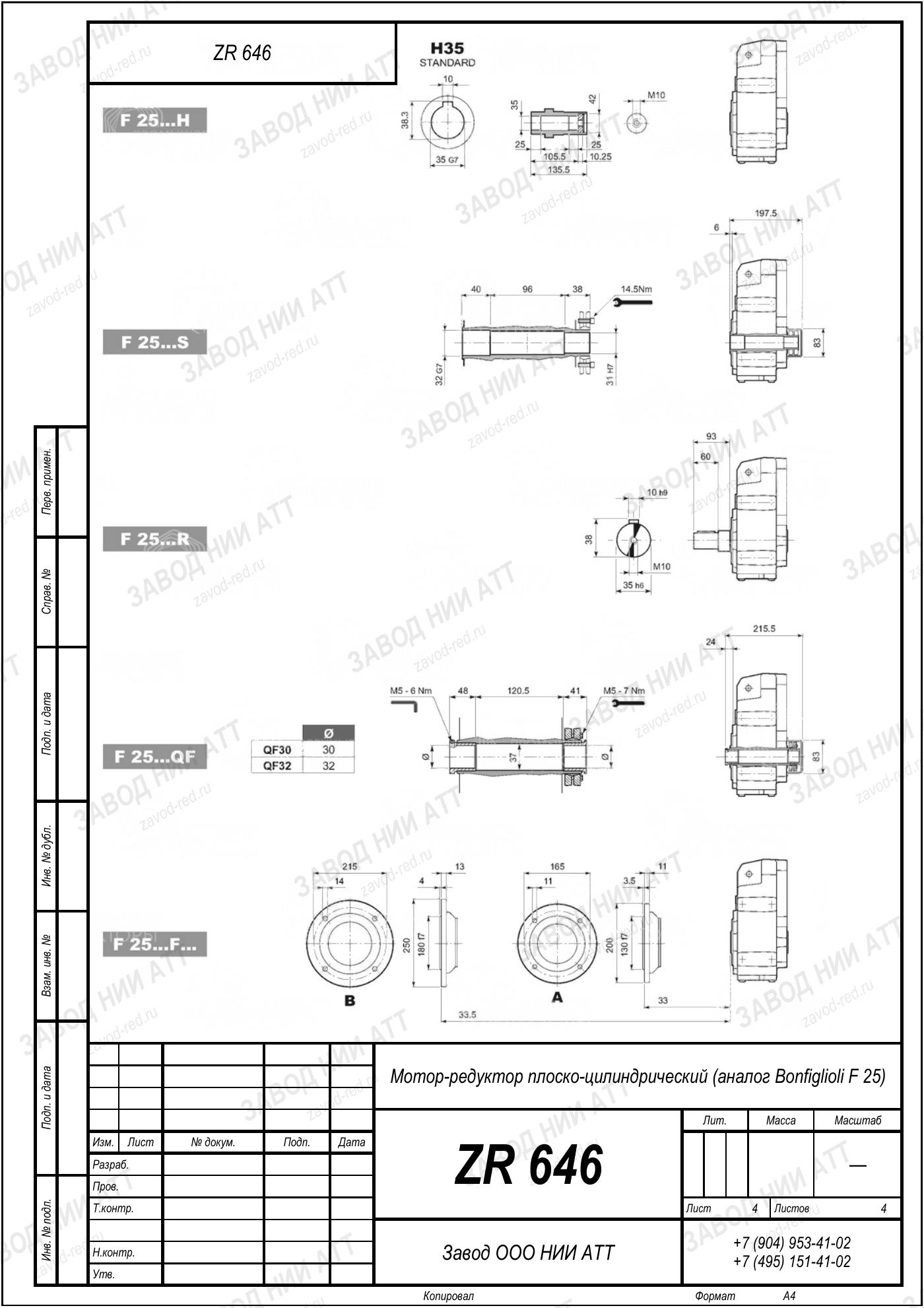

Габаритный и присоединительный чертёж модели Bonfiglioli F 25 — нажмите на лист, чтобы увеличить. Листов: 4. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Код Bonfiglioli F 25 у всего ряда одинаковый — он про корпус. Позицию внутри ряда задают числа в графах передаточного и мощности.
| Серия | F | определяет устройство передачи между входным и выходным валом — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 25 | габарит корпуса; от него зависит, какой момент выдержат зубья и подшипники |
| Передаточное число | i=68,09 | здесь число одно; нужно другое — в модели есть весь ряд см. модель |
| Мощность двигателя | 0,75 кВт | для этой позиции; вся линейка модели укладывается в 0,1–3 кВт |
| Момент на выходе | 355 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | C 41, A 55, W 63, VF 49 | другие обозначения этого производителя |
| Обозначения модели | F 25, F 31 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 68,09 — отсюда 20 об/мин на выходе, и мощность двигателя 0,75 кВт. Если в спецификации указано только название без чисел, позицию не определить — запросите у поставщика передаточное и мощность.
Этой позиции отвечает ZR 646 — соответствие считаем по нагрузке, а не по таблице кодов.
Производитель обозначает эту машину как F 25, F 31 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: F25, F31. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
Рядом с этой серией производитель выпускает C 41, A 55, W 63, VF 49 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: C41, A55, W63, VF49. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 646 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Название Bonfiglioli F 25 носят десятки исполнений. Отличают их четыре величины — пройдите по ним до того, как оформите заявку.
Геометрия у ZR 646 повторяет оригинал, так что монтаж без переделок. Сверять нужно нагрузочные параметры, а не размеры.
По нагреву это самый лёгкий режим — масло охлаждается, подшипники ходят долго. Обслуживание строго по паспорту.
Нормы нагрева и вибрации завязаны на обороты, поэтому среднетихоходное исполнение проверяют по своим порогам, а не по усреднённым для модели. Первую замену масла делайте по обкатке, дальше — по наработке из паспорта.
В обозначении Bonfiglioli F 25 меняется передаточное число — габарит и крепление прежние:
На выходном валу 20 об/мин при стандартных 1450 об/мин на входе. Передаточное 68,09 — это отношение входной скорости к выходной.
Номинальный момент на выходе 355 Н·м. Номинал редуктора — это про длительную работу. Пуск в него не заложен, поэтому момент трогания считают отдельно и оставляют зазор до номинала.
Менять двигатель можно, только вместе с ним потянутся момент и запас, а скорость останется прежней. Текущее исполнение рассчитано под 0,75 кВт. Дайте параметры мотора, посчитаем.
Присоединительные размеры ZR 646 повторяют оригинал, так что муфту и подливку трогать не нужно. Передаточное, момент и запас под режим считаем отдельно.
Отличают позиции передаточное и мощность. Здесь выход 20 об/мин; если ваш рабочий орган крутится иначе, берите соседнюю ступень ряда Bonfiglioli F 25 — корпус и посадочные останутся теми же.
Всё упирается в комплектацию: собрано исполнение или его надо доукомплектовать. В ответе на заявку скажем точно.
Каталог Bonfiglioli F 25 — это ряд из десятков позиций с общим корпусом. Эта позиция — среднетихоходное исполнение: 20 об/мин на выходе и момент 355 Н·м. В паспорте нередко расписан весь ряд передаточных, а на шильде выбито ваше конкретное. В подборе верить стоит шильду.
Нечитаемый шильд — обычная история для редуктора после долгих лет в цехе. Тогда снимаем выходные обороты, диаметр вала, межосевое расстояние и подбираем на замену ZR 646.
