Ступень i=23,88 в корпусе Bonfiglioli F 20 с двигателем 0,12 кВт даёт 58 об/мин при моменте 20 Н·м; по классу это среднескоростное исполнение. Пятьдесят–сто пятьдесят оборотов подходят большинству машин, где не нужны ни предельная тяга, ни высокая скорость.
Скорость под насосов, барабанов, намотчиков, вальцов; момент небольшой — это уровень привода лёгких заслонок, малых шнеков, дозаторов. Оговорка: при таком моменте вал рассчитан на ровную работу, рывки его добивают быстрее.
Что даёт эта серия. В отличие от C и A, серия F монтируется непосредственно на приводной вал машины через полый выходной вал (со шпонкой, натяжным диском или под быстросъёмную посадку) и фиксируется реактивным плечом (torque arm) — отдельная опорная рама не нужна. Боковые отверстия в корпусе позволяют дополнительно закрепить редуктор сбоку от машины. Момент 140–14 000 Нм, i = 6,4–2099, передаваемая мощность 0,09–123 кВт.
Что даёт эта позиция на машине. При 58 об/мин и моменте 20 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 0,76 м/с при тяговом усилии 160 Н; через шкив ⌀200 мм на выходной вал придёт около 200 Н радиальной нагрузки. Фланец под этот двигатель — IEC 63, ток в линии около 0,5 А (380 В). Тепловое реле выставляйте по этому току, а не по паспортной мощности 0,12 кВт. Тихоходный вал проворачивается за 1 с; та же цифра пригодится, когда прикидываете число циклов за смену.
Место в ряду. Ряд Bonfiglioli F 20 не заканчивается одной позицией: 36 передаточных, от 3,77 до 128,51. Это исполнение 19-е по счёту: следующая ступень вниз по скорости — i=28,09 (52 об/мин), вверх — i=23,63 (61 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 0,12 кВт — 1-я мощность из 10. Ошиблись со скоростью — меняется начинка, а рама и крепёж остаются вашими.

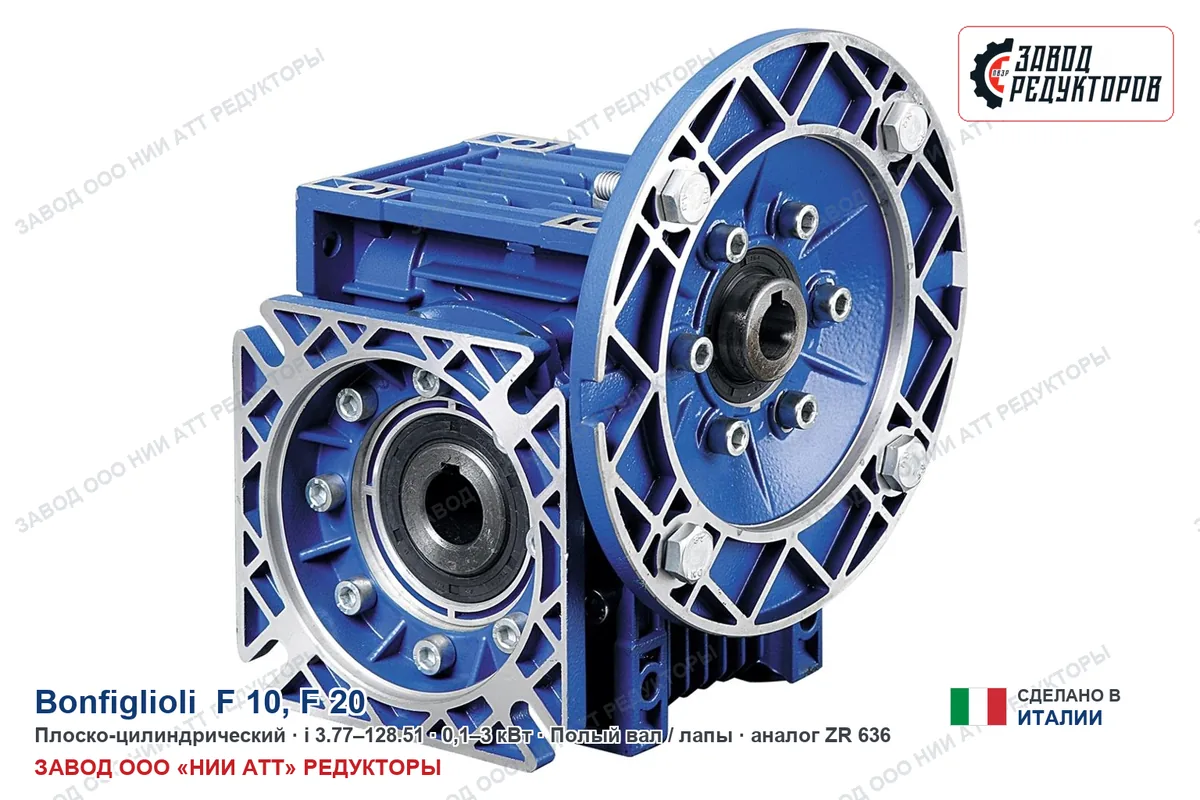

Оригинал Bonfiglioli F 20 везём под заказ. Наш ZR 636 повторяет посадочные размеры — основание и обвязка остаются прежними.

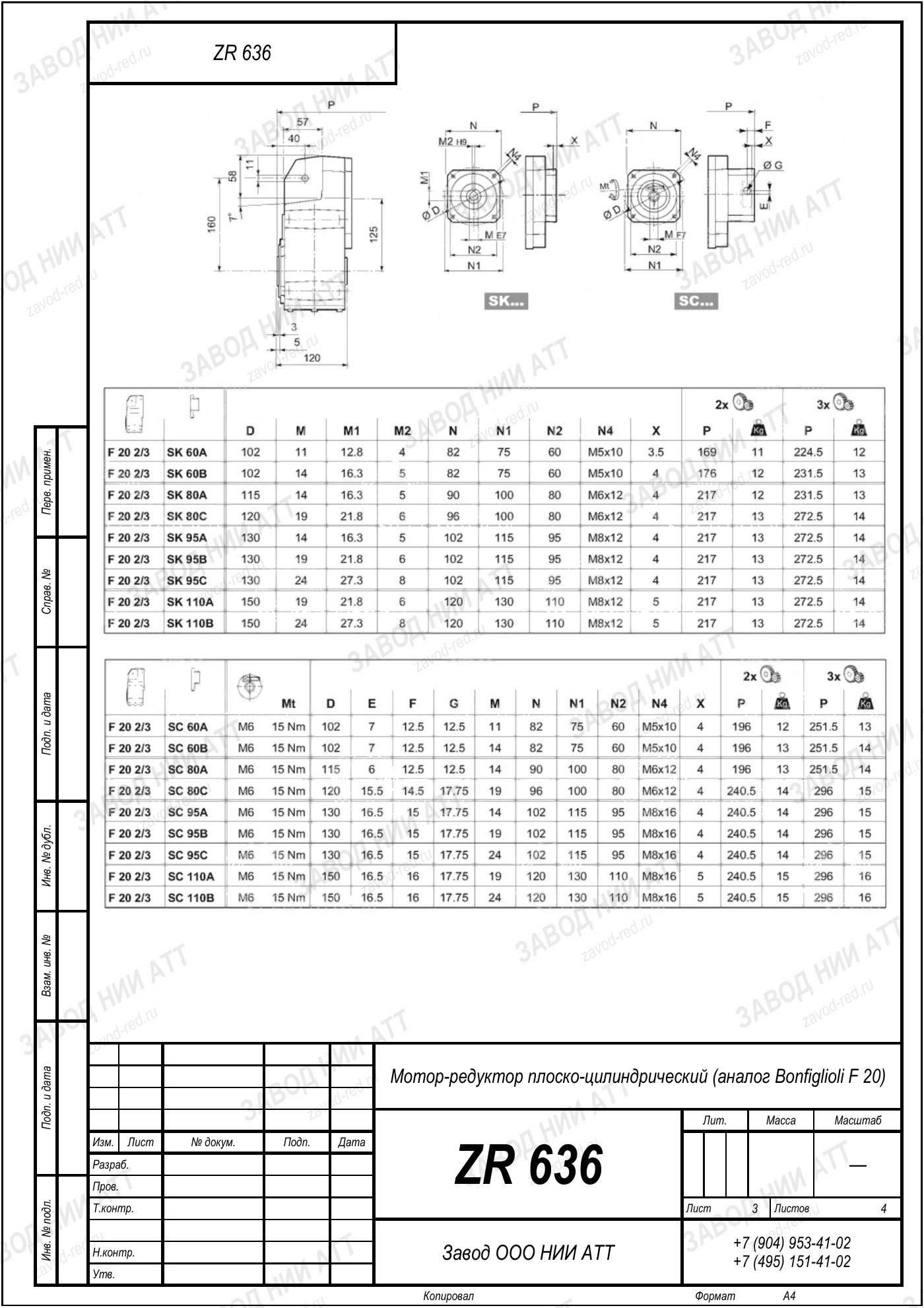

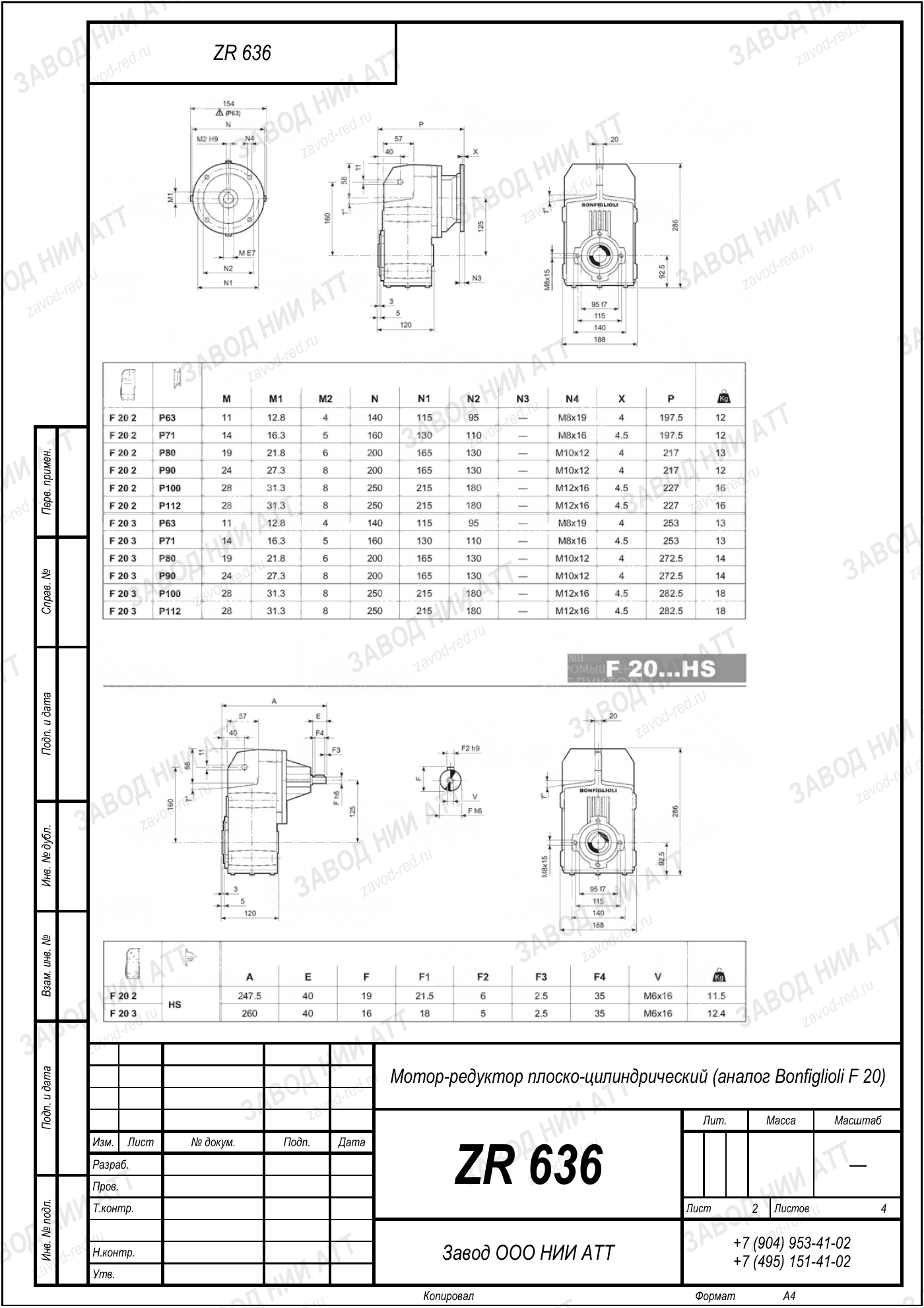

Габаритный и присоединительный чертёж модели Bonfiglioli F 20 — нажмите на лист, чтобы увеличить. Листов: 4. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Код Bonfiglioli F 20 у всего ряда одинаковый — он про корпус. Позицию внутри ряда задают числа в графах передаточного и мощности.
| Серия | F | конструктивный признак всей линейки: редуктор плоско-цилиндрический |
|---|---|---|
| Типоразмер | 20 | габарит корпуса и посадочные размеры; передаточное число он не задаёт |
| Передаточное число | i=23,88 | примерно во столько раз вырастает момент на выходе; ряд модели — см. модель |
| Мощность двигателя | 0,12 кВт | мотор именно этой позиции; по модели он подбирается в пределах 0,1–3 кВт |
| Момент на выходе | 20 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | A 20 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 23,88 — отсюда 58 об/мин на выходе, и мощность двигателя 0,12 кВт. Остальные буквы обозначения относятся к валу и креплению, на скорость они не влияют.
Наш аналог: ZR 636. Подбор ведём от момента и оборотов вашей машины.
В этом же типоразмере 20 у производителя есть обозначения A 20 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: A20. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 636 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Четыре величины ниже — всё, чем эта позиция отличается от соседей по ряду Bonfiglioli F 20. Проверьте их по своей машине.
Присоединительные размеры у ZR 636 совпадают с оригиналом, поэтому раму и муфту переделывать не придётся — проверять нужно именно эти четыре числа.
Обычный режим по нагреву. Если привод стоит в закрытом кожухе, предусмотрите обдув: тепловая мощность ограничивает длительную работу.
В паспорте смотрите строку именно этой позиции: исполнение среднескоростное, интервалы у него свои, а не общие для всего ряда передаточных чисел. Через смену после запуска долейте масло до метки: часть уходит на смачивание корпуса.
Нужен другой момент на выходе — исполнения Bonfiglioli F 20 с соседним передаточным, корпус общий:
На выходном валу 58 об/мин при стандартных 1450 об/мин на входе. Передаточное 23,88 — это отношение входной скорости к выходной.
Номинальный момент на выходе 20 Н·м. Запас на пуск даёт сервис-фактор: тяжёлый пуск, реверсы, частые включения — коэффициент выше, а редуктор на ступень крупнее.
Менять двигатель можно, только вместе с ним потянутся момент и запас, а скорость останется прежней. Текущее исполнение рассчитано под 0,12 кВт. Дайте параметры мотора, посчитаем.
ZR 636 — наш аналог: садится на те же болты и в тот же габарит, раму и обвязку переделывать не придётся, а обороты и момент подбираем расчётом.
Ключ — передаточное число. Оно фиксирует 58 об/мин, и сменой двигателя это не поправить: мощнее мотор даст больше момента, но не другую скорость.
Всё упирается в комплектацию: собрано исполнение или его надо доукомплектовать. В ответе на заявку скажем точно.
Определить нужное исполнение Bonfiglioli F 20 по виду нельзя — только по числам с шильда. Эта позиция — среднескоростное исполнение: 58 об/мин на выходе и момент 20 Н·м. Снимите с шильда передаточное число и мощность двигателя — по ним позиция определяется однозначно.
Табличка стёрлась или потеряна — снимите обороты выходного вала, диаметр вала и межосевое расстояние. По этим трём цифрам подберём ZR 636.
