В этой позиции Bonfiglioli F 10 стоит ступень i=6,05 с двигателем 2,2 кВт: рабочая скорость 233 об/мин при моменте 90 Н·м. Скорость здесь в приоритете над моментом: под лёгкую, но быстро вращающуюся машину.
Скорость под вентиляторов, сепараторов и приводов с большой инерцией; момент средний — это уровень привода конвейеров средней ширины и мешалок жидких сред. Оговорка: запас по валу умеренный — не ставьте шкив большого диаметра без выносной опоры.
Что даёт эта серия. В отличие от C и A, серия F монтируется непосредственно на приводной вал машины через полый выходной вал (со шпонкой, натяжным диском или под быстросъёмную посадку) и фиксируется реактивным плечом (torque arm) — отдельная опорная рама не нужна. Боковые отверстия в корпусе позволяют дополнительно закрепить редуктор сбоку от машины. Момент 140–14 000 Нм, i = 6,4–2099, передаваемая мощность 0,09–123 кВт.
Что даёт эта позиция на машине. При 233 об/мин и моменте 90 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 3,84 м/с при тяговом усилии 571 Н; через шкив ⌀160 мм на выходной вал придёт около 1125 Н радиальной нагрузки. Фланец под этот двигатель — IEC 100, ток в линии около 5,2 А (380 В). Тепловое реле выставляйте по этому току, а не по паспортной мощности 2,2 кВт. Оборот выходного вала укладывается в 0,3 с. На пусконаладке это удобно проверить секундомером: разошлось с расчётом — меряйте обороты на входе, своё передаточное редуктор держит.
Место в ряду. Bonfiglioli F 10 идёт в 36 передаточных — крайние точки ряда 3,77 и 128,51. Это исполнение 5-е по счёту: следующая ступень вниз по скорости — i=6,74 (215 об/мин), вверх — i=5,21 (278 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 2,2 кВт — 9-я мощность из 10. Ошиблись со скоростью — меняется начинка, а рама и крепёж остаются вашими.
Под заказ идёт оригинальный Bonfiglioli F 10, со склада — ZR 636: сажается на то же место, раму переделывать не нужно.

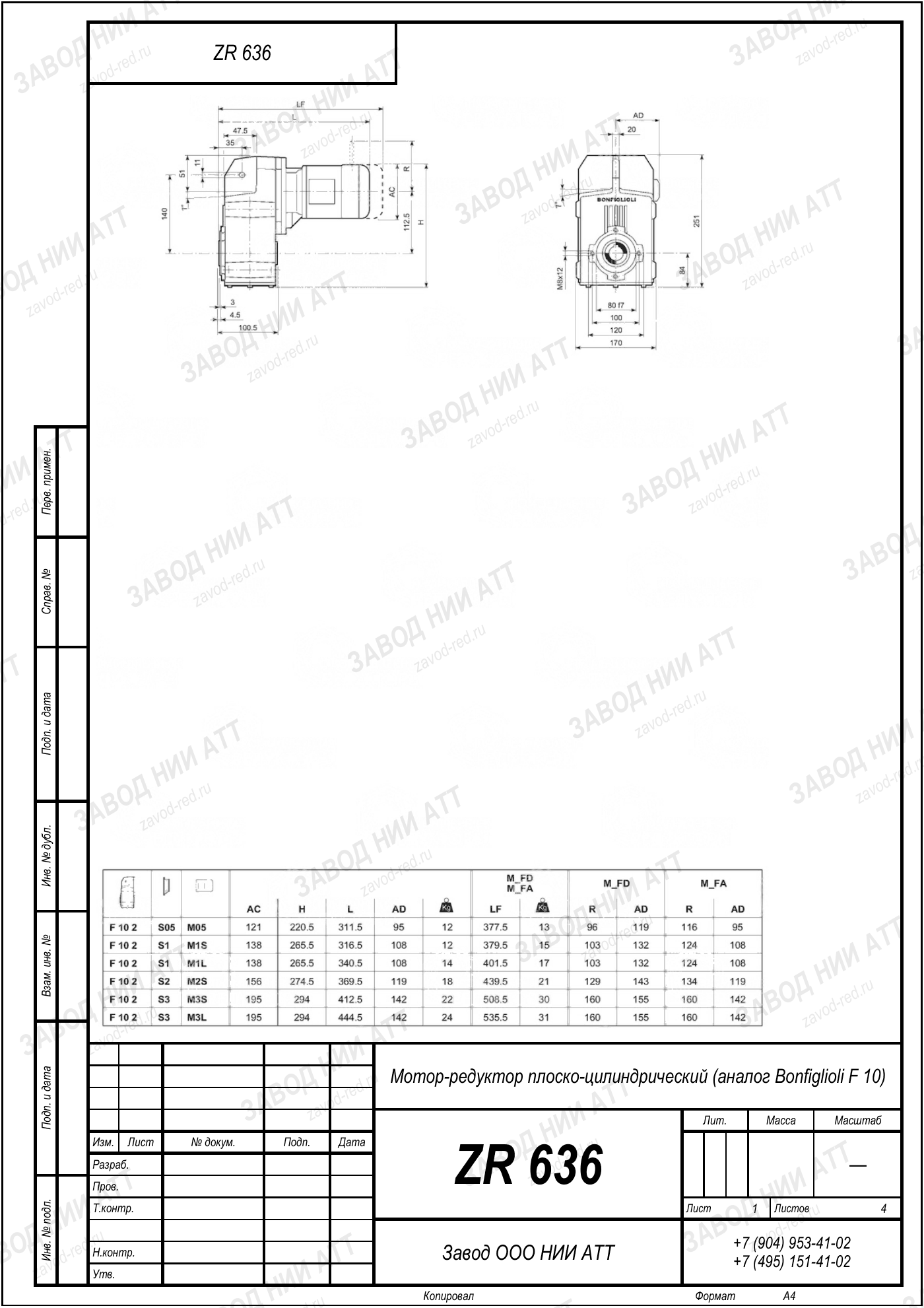

Габаритный и присоединительный чертёж модели Bonfiglioli F 10 — нажмите на лист, чтобы увеличить. Листов: 4. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Из названия Bonfiglioli F 10 читается габарит и тип передачи; скорость вала в нём не зашифрована.
| Серия | F | принцип передачи, по которому построен весь ряд — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 10 | габарит корпуса — по нему сверяют чертёж при замене редуктора на аналог |
| Передаточное число | i=6,05 | одно из значений ряда см. модель, в котором выпускается эта модель |
| Мощность двигателя | 2,2 кВт | у привода этой сборки; модель в целом комплектуется двигателями 0,1–3 кВт |
| Момент на выходе | 90 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | C 41, A 55, W 63, VF 49 | другие обозначения этого производителя |
| Обозначения модели | F 10, F 20 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 6,05 — отсюда 233 об/мин на выходе, и мощность двигателя 2,2 кВт. Первая часть кода — про механику посадки, вторая — про кинематику.
Соответствие в нашей номенклатуре — ZR 636, подтверждаем расчётом под вашу нагрузку.
Производитель обозначает эту машину как F 10, F 20 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: F10, F20. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
Рядом с этой серией производитель выпускает C 41, A 55, W 63, VF 49 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: C41, A55, W63, VF49. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 636 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Перед заказом сверьте четыре величины именно этой позиции — у соседних исполнений Bonfiglioli F 10 они другие.
Геометрия у ZR 636 повторяет оригинал, так что монтаж без переделок. Сверять нужно нагрузочные параметры, а не размеры.
На высоких оборотах растёт нагрев и требования к балансировке: проверьте биение полумуфты и затяжку лап после первой недели.
Не переносите сюда сроки соседа по ряду — быстроходное исполнение изнашивается иначе. Через смену после запуска долейте масло до метки: часть уходит на смачивание корпуса.
В обозначении Bonfiglioli F 10 меняется передаточное число — габарит и крепление прежние:
На выходном валу 233 об/мин при стандартных 1450 об/мин на входе. Передаточное 6,05 — это отношение входной скорости к выходной.
Номинальный момент на выходе 90 Н·м. Берите худший сценарий: примёрзший конвейер, слежавшийся материал в бункере, холодное масло. Трогание в таких условиях тяжелее паспортного, по нему и считайте.
Мощнее мотор — больше момент и другой запас по режиму; передаточное число и обороты при этом те же. Позиция собрана под 2,2 кВт. Отправьте параметры двигателя, пересчитаем под вашу задачу.
ZR 636 — наш аналог: садится на те же болты и в тот же габарит, раму и обвязку переделывать не придётся, а обороты и момент подбираем расчётом.
Смотрите на обороты: эта позиция даёт 233 об/мин. Момент и мощность подбираются под них, а не наоборот — сначала скорость рабочего органа, потом усилие.
У каждого исполнения срок свой — мы его считаем в ответе на заявку, а не ставим общей строкой на весь ряд.
В ряду Bonfiglioli F 10 десятки исполнений, и путают их часто. Эта позиция — быстроходное исполнение: 233 об/мин на выходе и момент 90 Н·м. Перед заказом загляните на табличку: передаточное число плюс мощность двигателя — та самая пара, что отсекает похожие позиции.
ZR 636 подберём и без шильда: нужны скорость выходного вала, диаметр вала под шпонку и межосевое расстояние. Остальное сверим по чертежу при согласовании.
