Bonfiglioli C 70 с передаточным i=1438 с двигателем 1,5 кВт выдаёт 1 об/мин при моменте 13100 Н·м — сверхтихоходное исполнение ряда. Оборот занимает больше десяти секунд: скорость здесь не важна, важно усилие.
Скорость под запорной арматуры, поворотных столов и шлюзовых затворов; момент предельный — это уровень привода прокатных валков и приводов с частыми ударами. Оговорка: обязательна проверка соосности лазером — перекос убивает подшипники за месяцы.
Чем отличается серия. Входной и выходной валы соосны. 2-, 3- или 4-ступенчатое исполнение даёт самый широкий диапазон передаточных чисел в линейке C-A-F-S: i = 2,6–1481, момент 45–12 000 Нм, передаваемая мощность 0,09–213 кВт. Монтаж на лапах или фланец B14, выходной вал сплошной (метрический или дюймовый ряд); доступна ATEX-версия для взрывоопасных зон 2G/2D.
Что даёт эта позиция на машине. При 1 об/мин и моменте 13100 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 0,02 м/с при тяговом усилии 83175 Н; через шкив ⌀250 мм на выходной вал придёт около 104800 Н радиальной нагрузки. Двигатель 1,5 кВт с фланцем IEC 90 тянет 3,7 А при 380 В — если таких приводов на щите несколько, ввод и общий автомат считайте по сумме токов. Оборот за 61,2 с — привяжите к нему циклограмму: перемешивание, подача, возврат отсчитываются от этой цифры.
Место в ряду. Под нужные обороты у Bonfiglioli C 70 есть из чего выбрать: 64 передаточных, от 4 до 6077. Это исполнение 55-е по счёту: следующая ступень вниз по скорости — i=1670 (0,9 об/мин), вверх — i=1279 (1,1 об/мин). По двигателю ряд идёт от 0,25 до 30 кВт, здесь 1,5 кВт — 6-я мощность из 17. Соседние ступени встают на то же место — габарит и фланец у ряда общие, отличается только начинка.
Под заказ идёт оригинальный Bonfiglioli C 70, со склада — ZR 9169/999: сажается на то же место, раму переделывать не нужно.

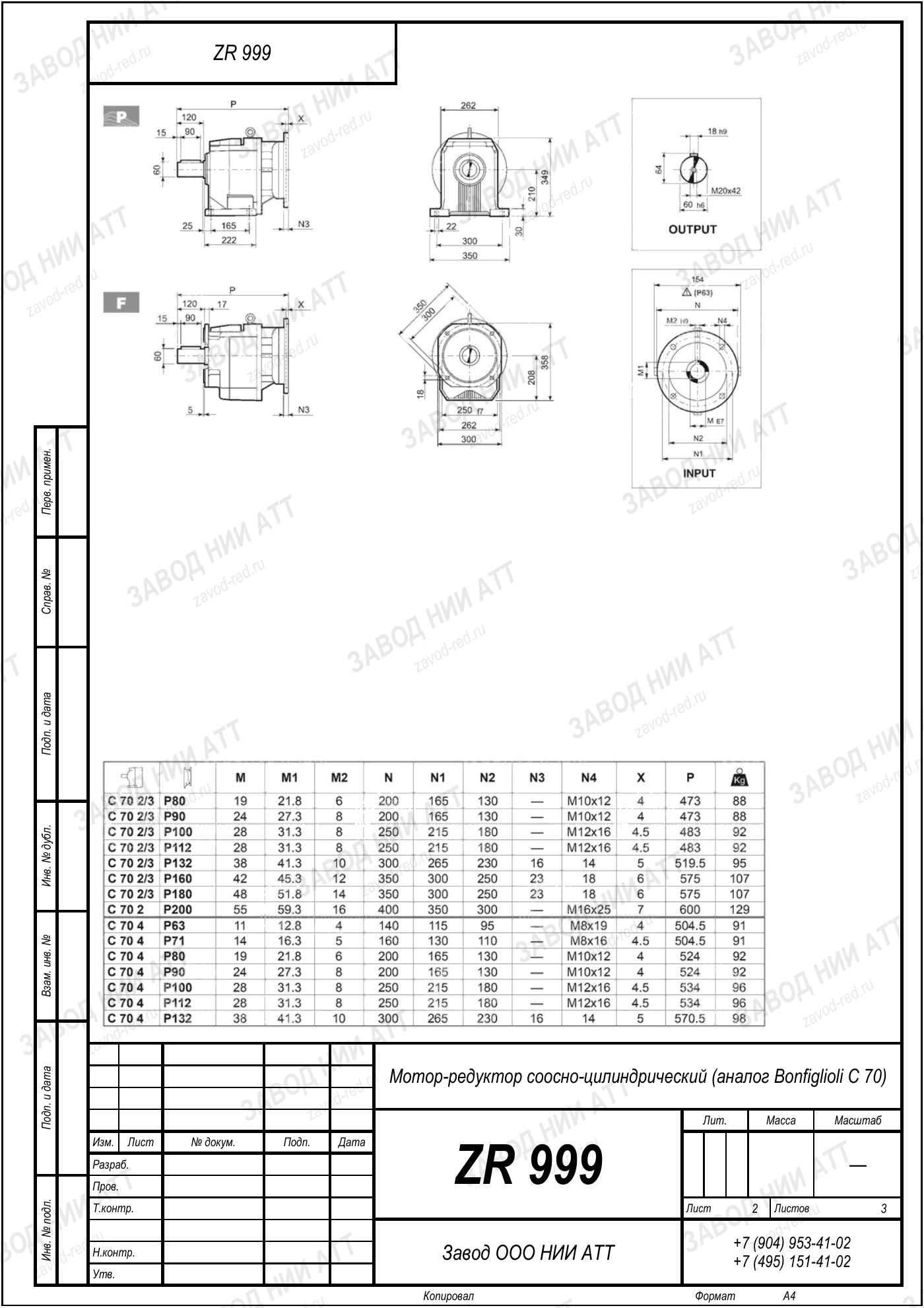

Габаритный и присоединительный чертёж модели Bonfiglioli C 70 — нажмите на лист, чтобы увеличить. Листов: 3. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении Bonfiglioli C 70 зашит только корпус и кинематика. Какое перед вами исполнение, видно не по названию, а по паре «передаточное + мощность» на шильде.
| Серия | C | указывает, какой передачей понижаются обороты — соосно-цилиндрический |
|---|---|---|
| Типоразмер | 70 | число в обозначении — габарит корпуса: крупнее корпус, выше допустимый момент |
| Передаточное число | i=1438 | жёстко привязано к этому исполнению; у модели в целом — ряд см. модель |
| Мощность двигателя | 1,5 кВт | у этого исполнения; та же модель собирается и под 0,2–30 кВт |
| Момент на выходе | 13100 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | F 70, A 70 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 1438 — отсюда 1 об/мин на выходе, и мощность двигателя 1,5 кВт. Первая часть кода — про механику посадки, вторая — про кинематику.
В нашей номенклатуре этой позиции соответствует ZR 9169/999: подбираем по моменту и передаточному, а не по названию.
В этом же типоразмере 70 у производителя есть обозначения F 70, A 70 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: F70, A70. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 9169/999 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
В ряду Bonfiglioli C 70 путаницу даёт не марка, а исполнение. Сверьте четыре параметра.
Чтобы ZR 9169/999 встал без переделок, нужны те же четыре величины плюс фото посадочного места.
Разбрызгивание на таких оборотах слабое — следите за уровнем масла и рассмотрите принудительную подачу при круглосуточной работе.
Нормы нагрева и вибрации завязаны на обороты, поэтому сверхтихоходное исполнение проверяют по своим порогам, а не по усреднённым для модели. После обкатки в первую смену проверьте уровень смазки и затяжку крепления.
Нужен другой момент на выходе — исполнения Bonfiglioli C 70 с соседним передаточным, корпус общий:
На выходном валу 1 об/мин при стандартных 1450 об/мин на входе. Передаточное 1438 — это отношение входной скорости к выходной.
Номинальный момент на выходе 13100 Н·м. Маховые массы дают пик не в момент трогания, а на разгоне. Чем тяжелее вращающиеся массы машины и чем короче разгон, тем выше этот пик — его и сравнивайте с номиналом.
Другую мощность поставить можно, скорость на выходе от неё не зависит — а вот момент и сервис-фактор изменятся: сейчас всё сведено под 1,5 кВт. Пришлите данные мотора — посчитаем, что получится.
Присоединительные размеры ZR 9169/999 повторяют оригинал, так что муфту и подливку трогать не нужно. Передаточное, момент и запас под режим считаем отдельно.
Отличают позиции передаточное и мощность. Здесь выход 1 об/мин; если ваш рабочий орган крутится иначе, берите соседнюю ступень ряда Bonfiglioli C 70 — корпус и посадочные останутся теми же.
Срок здесь не константа: тот же типоразмер с другим передаточным может ждать свою зубчатую пару. Поэтому цифру даём в ответе на заявку.
Одно название Bonfiglioli C 70 носят десятки разных приводов. Эта позиция — сверхтихоходное исполнение: 1 об/мин на выходе и момент 13100 Н·м. Проще всего сфотографировать шильд: передаточное и кВт читаются с него сразу — этой пары хватает, чтобы выбрать исполнение.
Когда шильд не читается, отправной точкой служат обороты выходного вала, диаметр вала и межосевое расстояние. Этих данных хватает, чтобы предложить на замену ZR 9169/999.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
