Bonfiglioli C 61 с передаточным i=21 с двигателем 3 кВт выдаёт 65 об/мин при моменте 440 Н·м — среднескоростное исполнение ряда. Универсальная зона: скорость умеренная, момент умеренный — под типовое оборудование.
Такие обороты ставят в приводы насосов, барабанов, намотчиков, вальцов. Момент высокий для этого ряда — его хватает на привод нагруженных конвейеров, норий и подъёмников; сверьте сечение ответного вала — на таком моменте ломается именно он.
Особенность серии. Входной и выходной валы соосны. 2-, 3- или 4-ступенчатое исполнение даёт самый широкий диапазон передаточных чисел в линейке C-A-F-S: i = 2,6–1481, момент 45–12 000 Нм, передаваемая мощность 0,09–213 кВт. Монтаж на лапах или фланец B14, выходной вал сплошной (метрический или дюймовый ряд); доступна ATEX-версия для взрывоопасных зон 2G/2D.
Что даёт эта позиция на машине. При 65 об/мин и моменте 440 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 1,07 м/с при тяговом усилии 2794 Н; через шкив ⌀250 мм на выходной вал придёт около 3520 Н радиальной нагрузки. Двигатель 3 кВт с фланцем IEC 100 тянет 6,9 А при 380 В — если таких приводов на щите несколько, ввод и общий автомат считайте по сумме токов. Полный оборот выходного вала — 0,9 с; приложите эту цифру к такту линии и сразу видно, попадаете вы в цикл или нет.
Место в ряду. Ряд Bonfiglioli C 61 не заканчивается одной позицией: 34 передаточных, от 5 до 246. Это исполнение 11-е по счёту: следующая ступень вниз по скорости — i=23 (63 об/мин), вверх — i=19 (76 об/мин). По двигателю ряд идёт от 0,25 до 22 кВт, здесь 3 кВт — 8-я мощность из 16. Если такт машины не сошёлся, соседняя ступень встанет на то же место.
Эту позицию закрываем двумя путями: поставкой оригинала Bonfiglioli C 61 и нашим ZR 989 с теми же присоединительными размерами.

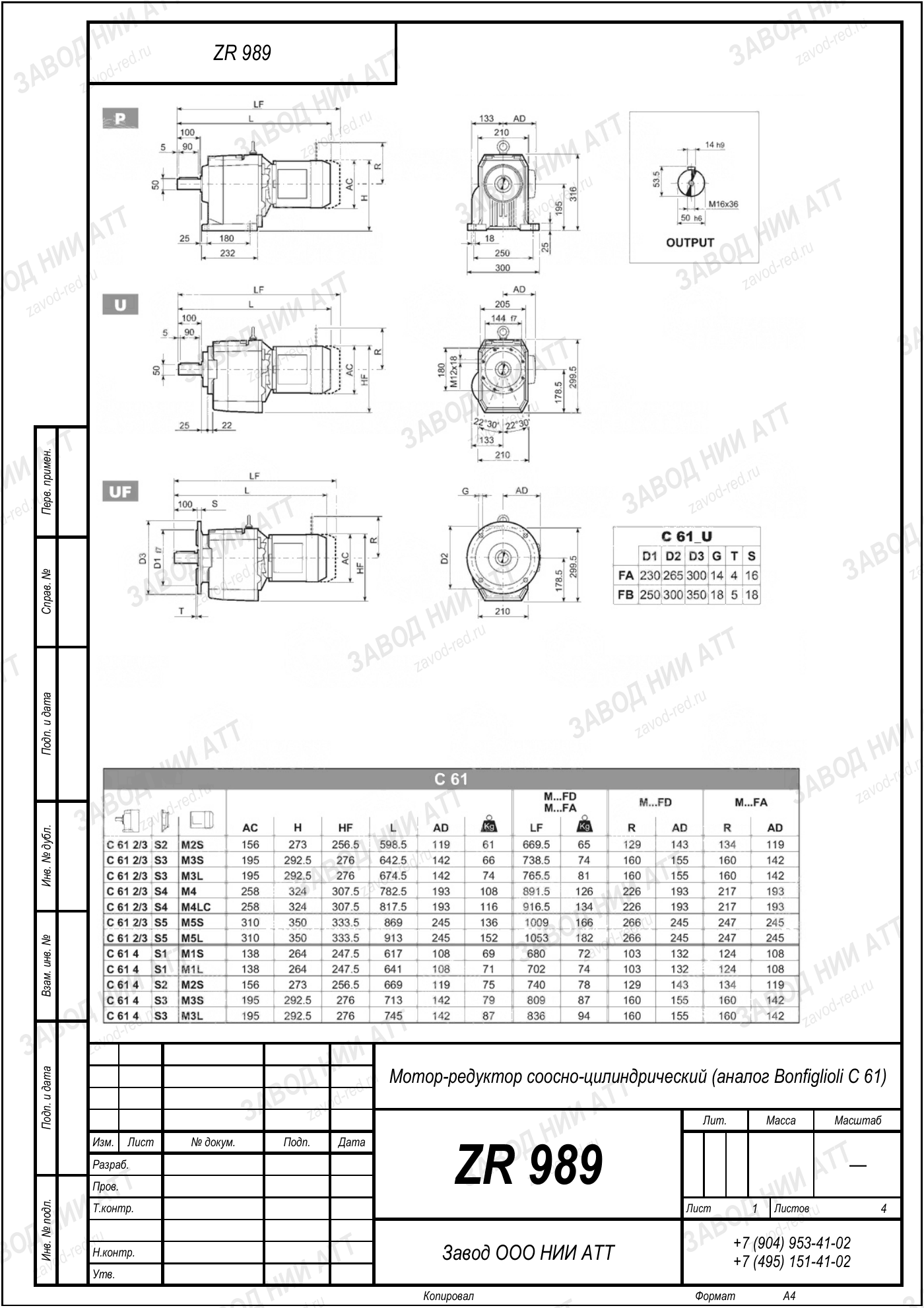

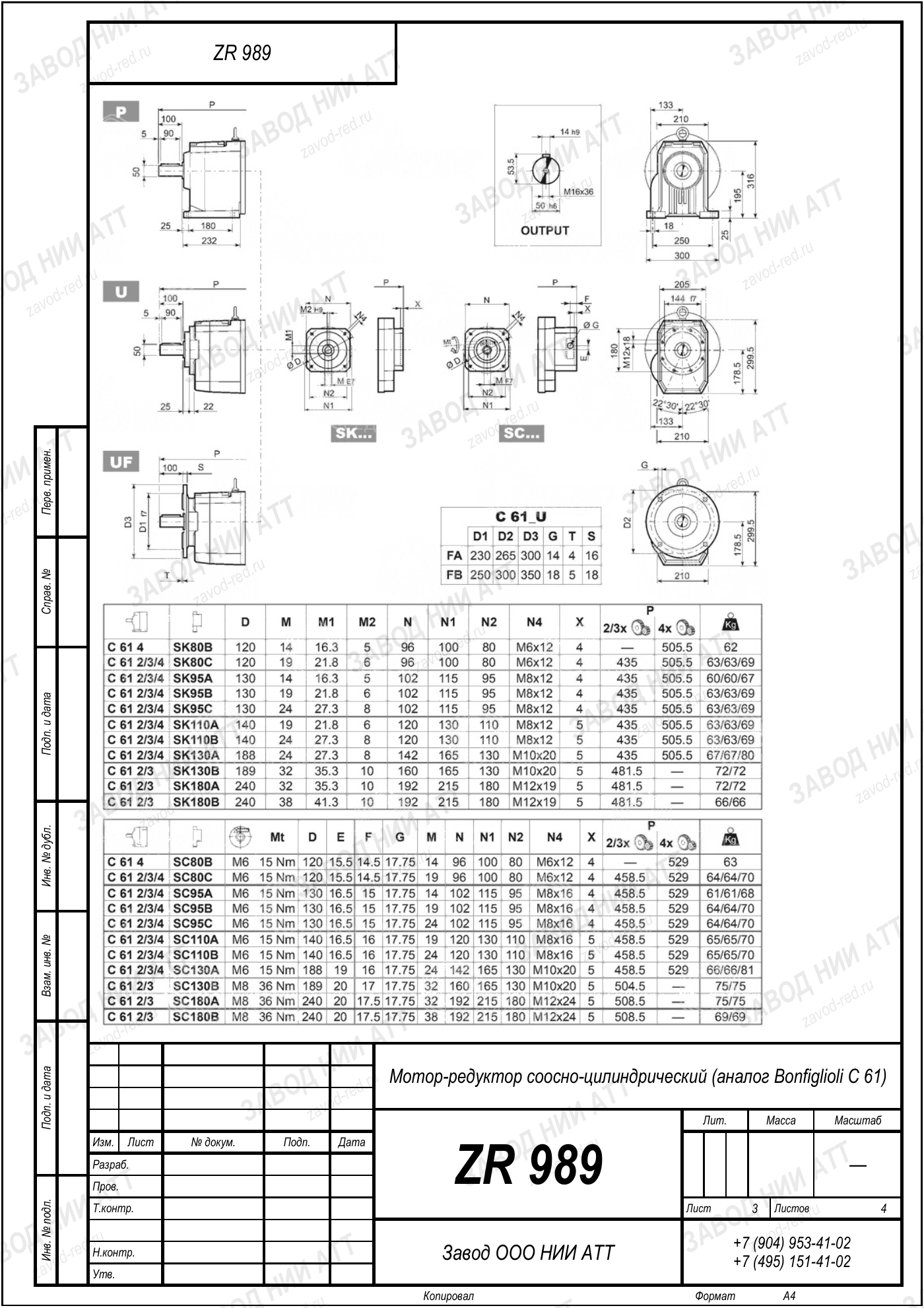

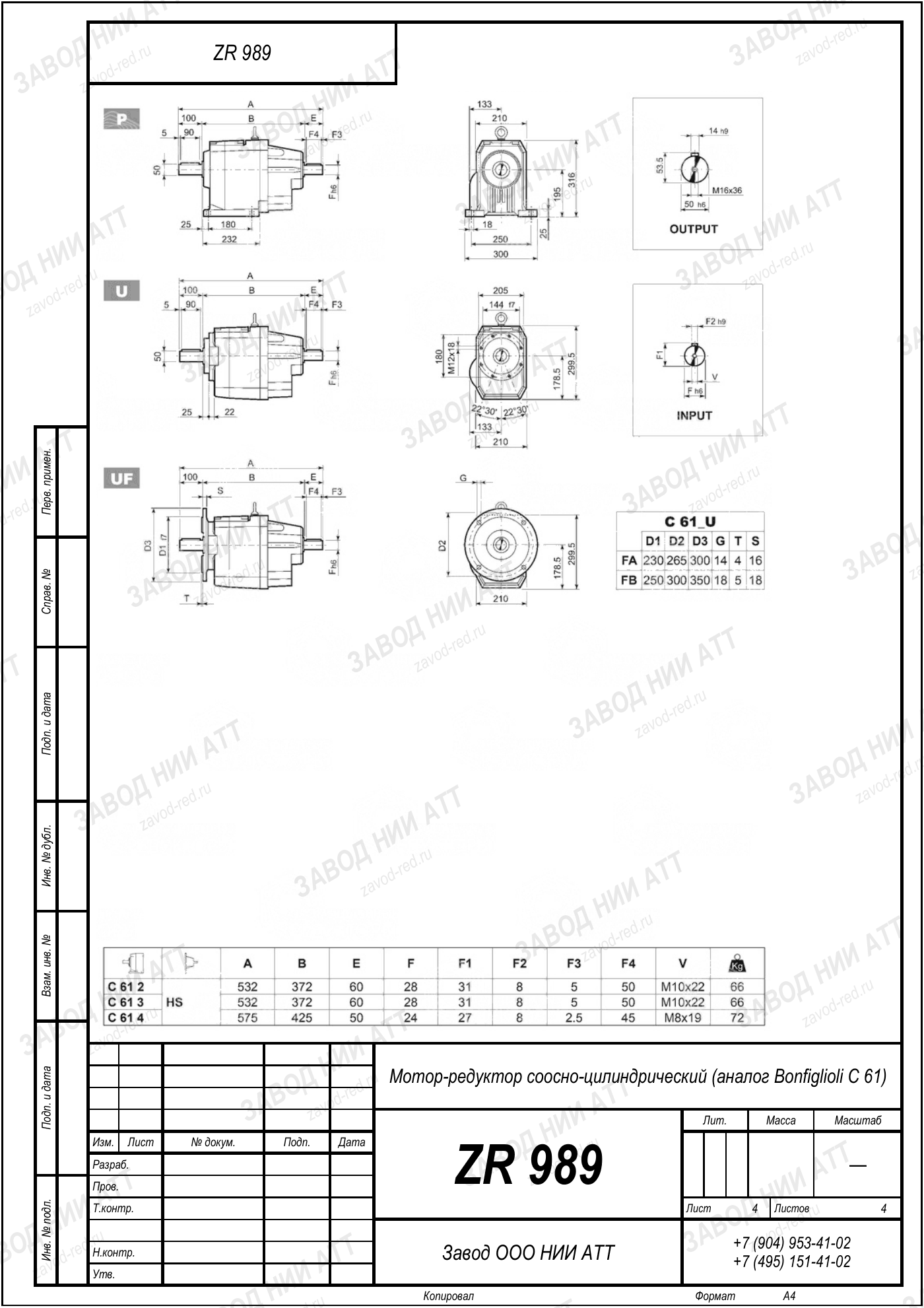

Габаритный и присоединительный чертёж модели Bonfiglioli C 61 — нажмите на лист, чтобы увеличить. Листов: 4. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Название Bonfiglioli C 61 одинаково у десятков исполнений: буквы дают тип передачи, цифры — типоразмер. Отличает позицию то, что написано в графах передаточного и мощности.
| Серия | C | одна серия — одна схема передачи, здесь соосно-цилиндрический |
|---|---|---|
| Типоразмер | 61 | габарит корпуса — по нему сверяют чертёж при замене редуктора на аналог |
| Передаточное число | i=21 | одно из значений ряда 5–246, в котором выпускается эта модель |
| Мощность двигателя | 3 кВт | фактическая для этой сборки; модель как семейство — 0,2–22 кВт |
| Момент на выходе | 440 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | F 70, A 55, W 63, VF 49 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 21 — отсюда 65 об/мин на выходе, и мощность двигателя 3 кВт. Название без передаточного числа для подбора бесполезно: под ним скрывается весь ряд.
Этой позиции отвечает ZR 989 — соответствие считаем по нагрузке, а не по таблице кодов.
Рядом с этой серией производитель выпускает F 70, A 55, W 63, VF 49 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: F70, A55, W63, VF49. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 989 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Заказ по одному названию Bonfiglioli C 61 обычно и приводит к пересорту. Нужны четыре числа с шильда.
ZR 989 подбирается расчётом от вашей машины, а не подстановкой по таблице соответствий.
Обычный режим по нагреву. Если привод стоит в закрытом кожухе, предусмотрите обдув: тепловая мощность ограничивает длительную работу.
Регламент задаёт скорость: исполнение здесь среднескоростное, график ТО берут по его строке, а не общий на модель. После обкатки в первую смену проверьте уровень смазки и затяжку крепления.
Нужен другой момент на выходе — исполнения Bonfiglioli C 61 с соседним передаточным, корпус общий:
На выходном валу 65 об/мин при стандартных 1450 об/мин на входе. Передаточное 21 — это отношение входной скорости к выходной.
Номинальный момент на выходе 440 Н·м. Пусковой момент машины должен оставаться ниже номинального момента редуктора — с запасом, а не впритык.
Двигатель тут не догма. Передаточное число держит обороты, а момент пойдёт следом за мощностью — сейчас под 3 кВт. Скиньте шильдик вашего мотора, пересчитаем момент и запас.
Сверлить и резать под ZR 989 ничего не придётся — присоединительные совпадают. Остальное решает расчёт: подбираем передаточное и двигатель по фактической нагрузке.
Сравните 65 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду Bonfiglioli C 61.
Срока в карточке нет намеренно — он меняется вместе с остатками по корпусам и двигателям. Спросите в заявке — ответим по текущему наличию.
Каталог Bonfiglioli C 61 — это ряд из десятков позиций с общим корпусом. Эта позиция — среднескоростное исполнение: 65 об/мин на выходе и момент 440 Н·м. Модель у ряда одна, а исполнений в нём десятки. Разводят их всего два параметра — передаточное число и мощность приводного двигателя, оба на табличке.
Если шильда нет, подбор ведём по трём замерам: обороты на выходе, диаметр выходного вала, межосевое расстояние. Замена в нашей линейке — ZR 989.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
