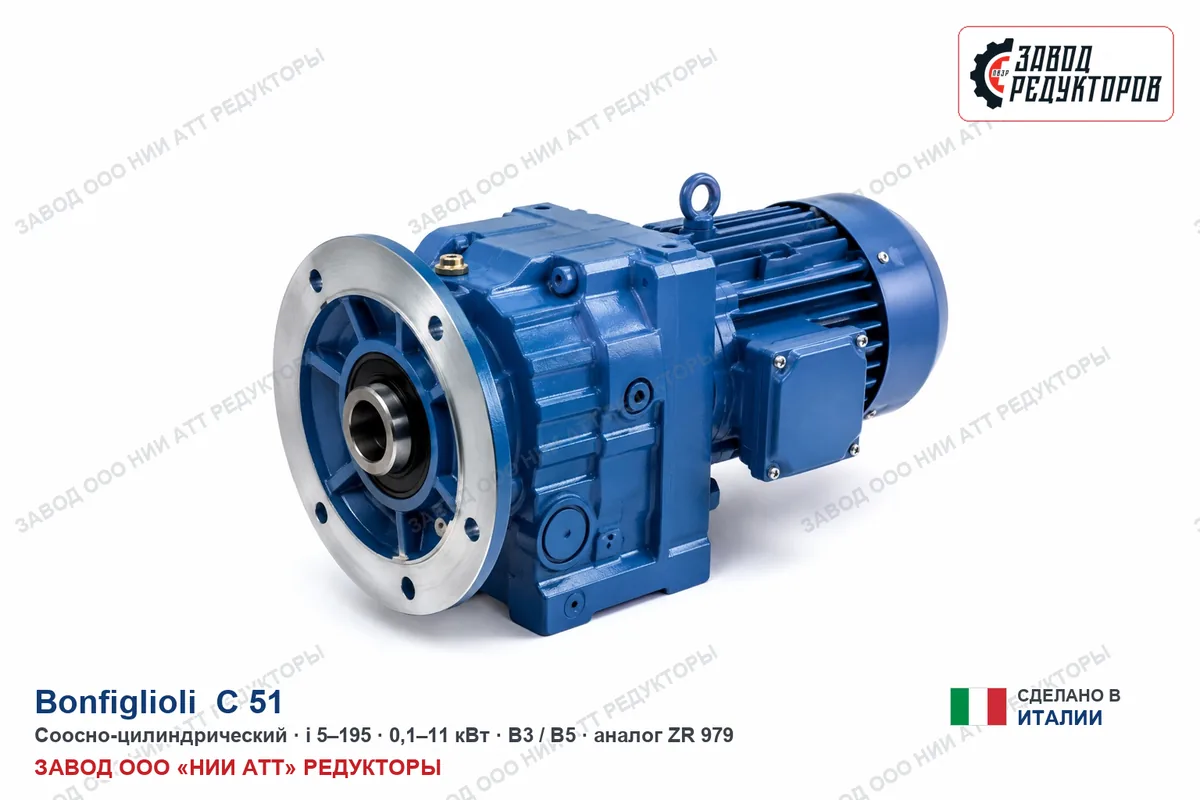

Позиция Bonfiglioli C 51 i=43 с двигателем 0,75 кВт относится к среднетихоходное исполнениям ряда: 32 об/мин при моменте 225 Н·м. Диапазон пятнадцать–пятьдесят закрывает большинство конвейеров: ровный ход и уверенный пуск с грузом.
Такая скорость нужна в приводах цепных конвейеров, норий и тарельчатых питателей, момент высокий — это привод нагруженных конвейеров, норий и подъёмников. Учтите: слабым звеном обычно оказывается вал самой машины, а не редуктора.
Отличие от соседних серий. Входной и выходной валы соосны. 2-, 3- или 4-ступенчатое исполнение даёт самый широкий диапазон передаточных чисел в линейке C-A-F-S: i = 2,6–1481, момент 45–12 000 Нм, передаваемая мощность 0,09–213 кВт. Монтаж на лапах или фланец B14, выходной вал сплошной (метрический или дюймовый ряд); доступна ATEX-версия для взрывоопасных зон 2G/2D.
Что даёт эта позиция на машине. При 32 об/мин и моменте 225 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,34 м/с при тяговом усилии 2250 Н; через шкив ⌀200 мм на выходной вал придёт около 2250 Н радиальной нагрузки. 0,75 кВт на 380 В — это примерно 2,1 А в рабочем режиме, посадка — фланец IEC 80. Кабель считайте с оглядкой на длину трассы, иначе на конце просядет напряжение. Скорость ленты проще считать от оборота: 1,9 с на круг, дальше через диаметр барабана — и получаете метры в секунду.
Место в ряду. Ряд по Bonfiglioli C 51 перекрывает 5…195 — это 31 ступеней. Это исполнение 18-е по счёту: следующая ступень вниз по скорости — i=45 (32 об/мин), вверх — i=36 (40 об/мин). По двигателю ряд идёт от 0,12 до 11 кВт, здесь 0,75 кВт — 6-я мощность из 15. Габарит и присоединительные размеры внутри ряда общие, поэтому смена ступени не требует переделки основания.
Под заказ идёт оригинальный Bonfiglioli C 51, со склада — ZR 979: сажается на то же место, раму переделывать не нужно.

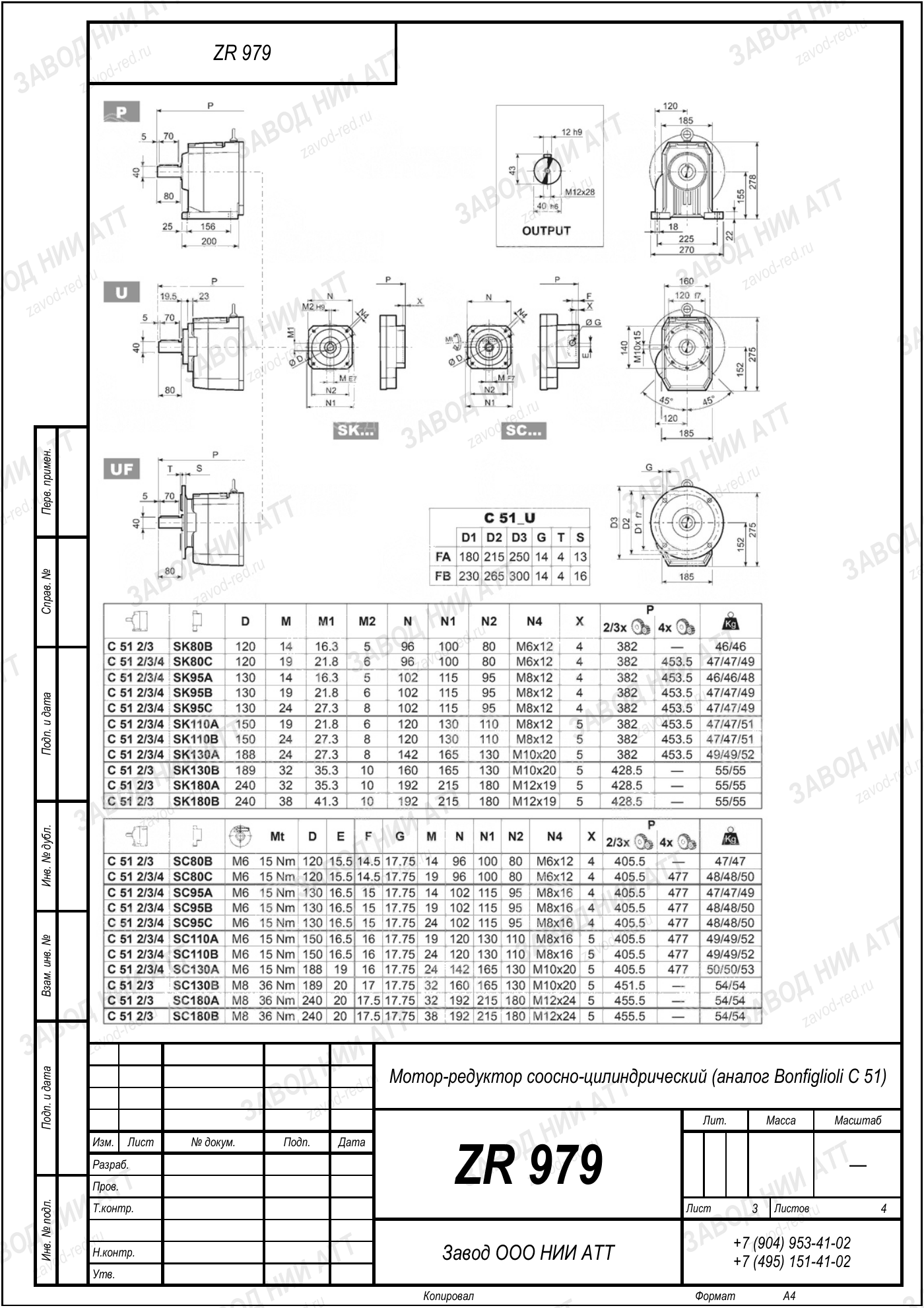

Габаритный и присоединительный чертёж модели Bonfiglioli C 51 — нажмите на лист, чтобы увеличить. Листов: 4. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В коде Bonfiglioli C 51 буквы отвечают за тип передачи и выход, число — за габарит корпуса. Скорость и момент в обозначении не отражены, их смотрят в графах шильда.
| Серия | C | кинематическая схема редуктора — соосно-цилиндрический |
|---|---|---|
| Типоразмер | 51 | габарит корпуса и посадочные размеры; передаточное число он не задаёт |
| Передаточное число | i=43 | примерно во столько раз вырастает момент на выходе; ряд модели — 5–195 |
| Мощность двигателя | 0,75 кВт | в этой комплектации; все позиции модели вместе закрывают 0,1–11 кВт |
| Момент на выходе | 225 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | F 51 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 43 — отсюда 32 об/мин на выходе, и мощность двигателя 0,75 кВт. Заказ по одному названию приведёт к пересорту: уточняйте передаточное и мощность.
В нашей номенклатуре этой позиции соответствует ZR 979: подбираем по моменту и передаточному, а не по названию.
В этом же типоразмере 51 у производителя есть обозначения F 51 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: F51. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 979 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Прежде чем оформлять Bonfiglioli C 51, сверьте четыре числа: по ним позиция и определяется.
По размерам ZR 979 взаимозаменяем с оригиналом. Ошибаются обычно не в геометрии, а в передаточном и моменте — их и проверяйте.
Режим щадящий: масло успевает охлаждаться, ресурс подшипников максимальный. Замена смазки — по регламенту, без досрочной.
Не переносите сюда сроки соседа по ряду — среднетихоходное исполнение изнашивается иначе. Первый осмотр — через смену после пуска: уровень масла, нагрев корпуса, подтёки по манжете.
Быстрее или медленнее на выходе — соседние передаточные Bonfiglioli C 51, корпус не меняется:
На выходном валу 32 об/мин при стандартных 1450 об/мин на входе. Передаточное 43 — это отношение входной скорости к выходной.
Номинальный момент на выходе 225 Н·м. Номинал редуктора — это про длительную работу. Пуск в него не заложен, поэтому момент трогания считают отдельно и оставляют зазор до номинала.
Ставить можно, обороты на выходе не изменятся — а вот момент и запас поедут: позиция считалась под 0,75 кВт. Дайте данные мотора, пересчитаем и подберём исполнение из ряда.
У нас это ZR 979. Фланец, лапы, диаметр вала — размер в размер; момент и обороты считаем под вашу нагрузку.
Сравните 32 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду Bonfiglioli C 51.
Всё упирается в комплектацию: собрано исполнение или его надо доукомплектовать. В ответе на заявку скажем точно.
Определить нужное исполнение Bonfiglioli C 51 по виду нельзя — только по числам с шильда. Эта позиция — среднетихоходное исполнение: 32 об/мин на выходе и момент 225 Н·м. Проще всего сфотографировать шильд: передаточное и кВт читаются с него сразу — этой пары хватает, чтобы выбрать исполнение.
Шильд не обязателен: обороты на выходе при известном двигателе дают передаточное число, а диаметр вала и межосевое — типоразмер. Итог подбора — ZR 979.
