Bonfiglioli C 22 в исполнении i=44 с двигателем 0,37 кВт — среднетихоходное исполнение: на выходном валу 31 об/мин при моменте 115 Н·м. Диапазон пятнадцать–пятьдесят закрывает большинство конвейеров: ровный ход и уверенный пуск с грузом.
Скорость под ленточных и цепных конвейеров, элеваторов, питателей; момент средний — это уровень привода конвейеров средней ширины и мешалок жидких сред. Оговорка: вылет вала считайте заранее — крупный шкив без опоры даст перегруз.
Чем отличается серия. Входной и выходной валы соосны. 2-, 3- или 4-ступенчатое исполнение даёт самый широкий диапазон передаточных чисел в линейке C-A-F-S: i = 2,6–1481, момент 45–12 000 Нм, передаваемая мощность 0,09–213 кВт. Монтаж на лапах или фланец B14, выходной вал сплошной (метрический или дюймовый ряд); доступна ATEX-версия для взрывоопасных зон 2G/2D.
Что даёт эта позиция на машине. При 31 об/мин и моменте 115 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 0,41 м/с при тяговом усилии 920 Н; через шкив ⌀200 мм на выходной вал придёт около 1150 Н радиальной нагрузки. Двигатель 0,37 кВт с фланцем IEC 71 тянет 1,1 А при 380 В — если таких приводов на щите несколько, ввод и общий автомат считайте по сумме токов. Оборот за 1,9 с — привяжите к нему циклограмму: перемешивание, подача, возврат отсчитываются от этой цифры.
Место в ряду. Под нужные обороты у Bonfiglioli C 22 есть из чего выбрать: 46 передаточных, от 3 до 572. Это исполнение 21-е по счёту: следующая ступень вниз по скорости — i=48 (30 об/мин), вверх — i=39 (37 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 0,37 кВт — 4-я мощность из 10. Если обороты не совпали с машиной, берите соседнюю ступень: корпус и присоединительные размеры внутри ряда одинаковы, менять раму не придётся.
Под заказ идёт оригинальный Bonfiglioli C 22, со склада — ZR 939: сажается на то же место, раму переделывать не нужно.

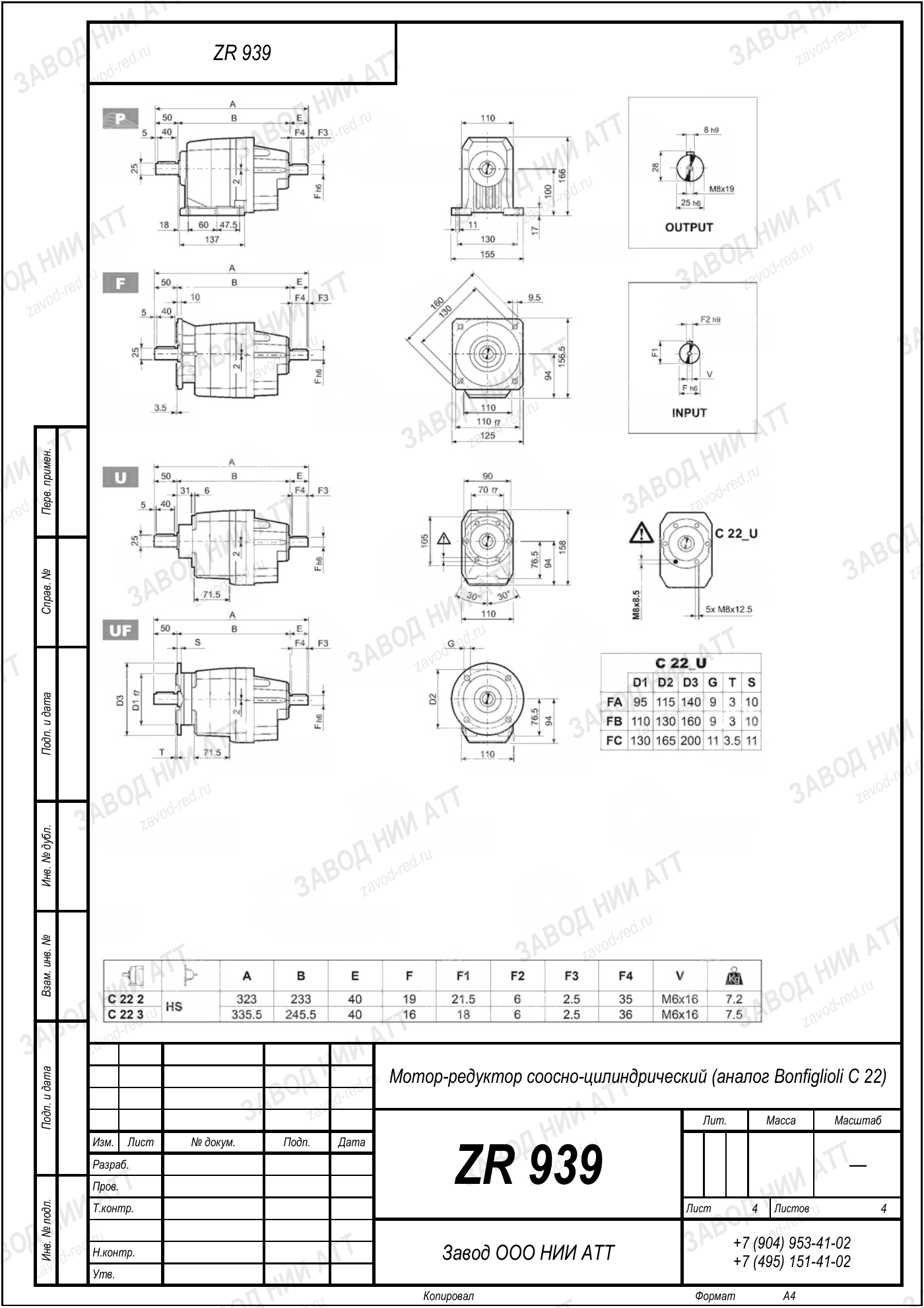

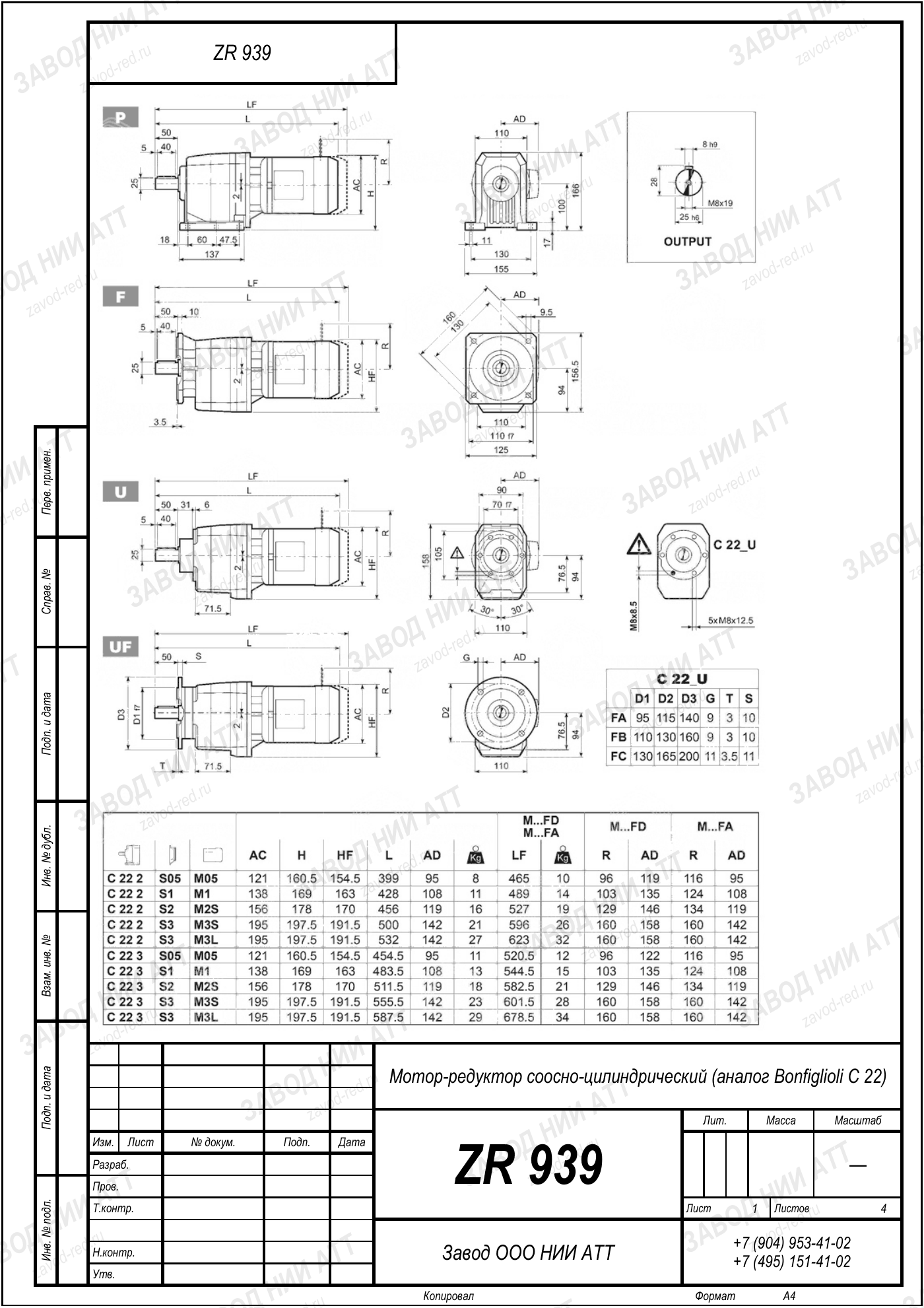

Габаритный и присоединительный чертёж модели Bonfiglioli C 22 — нажмите на лист, чтобы увеличить. Листов: 4. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В коде Bonfiglioli C 22 буквы отвечают за тип передачи и выход, число — за габарит корпуса. Скорость и момент в обозначении не отражены, их смотрят в графах шильда.
| Серия | C | одна серия — одна схема передачи, здесь соосно-цилиндрический |
|---|---|---|
| Типоразмер | 22 | число в обозначении — габарит корпуса: крупнее корпус, выше допустимый момент |
| Передаточное число | i=44 | задано набором зубчатых колёс этого исполнения; по модели выбирают из 3–134 |
| Мощность двигателя | 0,37 кВт | у этого исполнения; та же модель собирается и под 0,1–3 кВт |
| Момент на выходе | 115 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | F 70, A 55, W 63, VF 49 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 44 — отсюда 31 об/мин на выходе, и мощность двигателя 0,37 кВт. Остальные буквы обозначения относятся к валу и креплению, на скорость они не влияют.
В нашей номенклатуре этой позиции соответствует ZR 939: подбираем по моменту и передаточному, а не по названию.
Рядом с этой серией производитель выпускает F 70, A 55, W 63, VF 49 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: F70, A55, W63, VF49. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 939 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Ошибаются в этом ряду на одном и том же: берут по названию, а надо по четырём числам. Сверьте их с машиной до заказа.
ZR 939 садится на штатное место: межосевое, вал и фланец те же. Расхождения бывают только по четырём величинам выше.
По нагреву это самый лёгкий режим — масло охлаждается, подшипники ходят долго. Обслуживание строго по паспорту.
среднетихоходное исполнение работает в своём тепловом режиме, отсюда и другие сроки по маслу. Через смену после запуска осмотрите узел: уровень масла, нагрев, подтёки по валу.
В обозначении Bonfiglioli C 22 меняется передаточное число — габарит и крепление прежние:
На выходном валу 31 об/мин при стандартных 1450 об/мин на входе. Передаточное 44 — это отношение входной скорости к выходной.
Номинальный момент на выходе 115 Н·м. Двигатель при прямом пуске от сети кратковременно выдаёт момент в разы выше номинального — редуктор обязан принять этот удар без последствий.
Ставить можно, обороты на выходе не изменятся — а вот момент и запас поедут: позиция считалась под 0,37 кВт. Дайте данные мотора, пересчитаем и подберём исполнение из ряда.
Присоединительные размеры ZR 939 повторяют оригинал, так что муфту и подливку трогать не нужно. Передаточное, момент и запас под режим считаем отдельно.
Позиция определяется парой «передаточное и мощность». У соседних исполнений Bonfiglioli C 22 обороты другие: выше передаточное — медленнее вал и больше момент.
Всё упирается в комплектацию: собрано исполнение или его надо доукомплектовать. В ответе на заявку скажем точно.
У Bonfiglioli C 22 общий корпус на весь ряд, а начинка у каждой позиции своя. Эта позиция — среднетихоходное исполнение: 31 об/мин на выходе и момент 115 Н·м. Затёртый шильд — ещё не тупик: передаточное считается как отношение оборотов на входе к оборотам на выходе, а мощность читается с таблички самого двигателя.
ZR 939 подберём и без шильда: нужны скорость выходного вала, диаметр вала под шпонку и межосевое расстояние. Остальное сверим по чертежу при согласовании.
