Bonfiglioli A 90 UR — коническо-цилиндрический мотор-редуктор бренда Bonfiglioli. Российский аналог собственного производства — ZR 8108 (обозначение ПР 3110) от Завода Редукторов, ООО «НИИ АТТ». Аналог повторяет присоединительные и габаритные размеры оригинала — валы, фланцы, расположение лап и монтажное положение, поэтому встаёт на штатное место Bonfiglioli A 90 UR без переделки рамы и переходных деталей.
Модель выпускается в сотнях исполнений: мощность 1,5–45 кВт, передаточное число 9–143, различные варианты по редукции, валам и фланцам. Взаимозаменяемость подтверждает инженер по мощности, моменту, передаточному числу, консольной нагрузке и монтажному положению — по шильду, фото или параметрам за 15 минут (подбор по параметрам). Переходные фланцы и спецвалы изготавливаем по чертежам.
Замена Bonfiglioli A 90 UR на ZR 8108 выгодна по цене и срокам: поставляем напрямую от производителя, без валютных рисков, с гарантией 12 месяцев и полным пакетом документов. Серийные типоразмеры отгружаем от 3 дней со склада. При необходимости поставим и сам оригинал Bonfiglioli под заказ. Смотрите также все модели Bonfiglioli и аналоги, импортозамещение приводов и каталог редукторов.
Мотор-редукторы A 90 UR и российский аналог ZR 8108 · ПР 3110 в этом исполнении ставят там, где момент передают муфтой, цепью или ремнём, а сам редуктор крепится на лапах или с болтовым фланцем. Подбор конфигурации под нагрузку и присоединительные размеры выполняет инженер.
Исполнение UR отличается от соседних только выходным узлом и креплением: здесь это сплошной цилиндрический вал со шпонкой, крепление — на лапах или с болтовым фланцем. Габарит корпуса, передаточные числа и момент такие же, как у остальных исполнений типоразмера A 90, поэтому замена подбирается по присоединительным размерам, а не по букве в обозначении.
На выходе сплошной вал со шпонкой: момент снимается муфтой, звёздочкой или шкивом. Крепление задаётся отдельно от исполнения вала: базово редуктор ставится на лапы, при необходимости добавляется болтовой фланец (в обозначении он идёт отдельным индексом). Нужен, когда машину приводят через передачу, а не насадкой редуктора на вал.
| Обозначение | A 90 UR (пишут также A 90UR) |
| Выходной вал | сплошной цилиндрический вал со шпонкой |
| Крепление | на лапах или с болтовым фланцем |
| Тип передачи | коническо-цилиндрический — оси входа и выхода под 90° — привод разворачивает поток мощности на прямой угол |
| Передаточные числа | 8,69–143,47 |
| Мощность двигателя | 1,5–45 кВт |
| Российская замена | ZR 8108 · ПР 3110 — тот же типоразмер, присоединительные размеры совпадают |
Габарит корпуса, передаточные и момент у исполнений типоразмера A 90 общие — отличается выходной узел и крепление. Точные значения для вашей конфигурации зависят от передаточного числа — пришлём расчётом вместе с ценой.

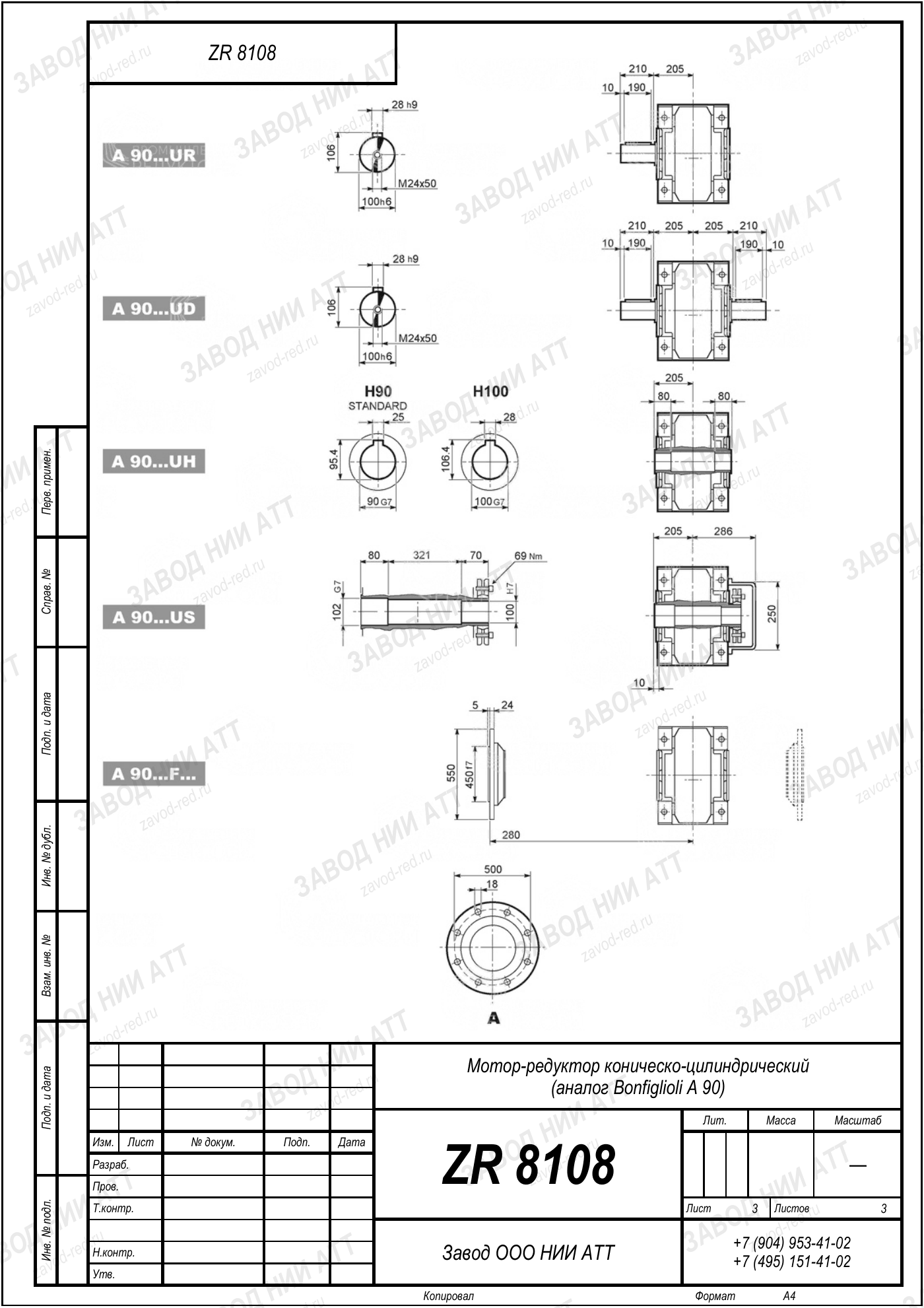

Габаритный и присоединительный чертёж модели Bonfiglioli A 90 UR — нажмите на лист, чтобы увеличить. Листов: 3. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении A 90 UR зашиты тип передачи, исполнение выходного узла и типоразмер корпуса:
На шильде и в запросах пишут и слитно — A 90UR, и через пробел — A 90 UR, встречается вариант с двигателем (A 90UR DR..). Это одно и то же изделие. Российская замена — ZR 8108 · ПР 3110: тот же типоразмер, те же присоединительные размеры, исполнение вала подбираем под ваш узел.
Замена Bonfiglioli A 90 UR на ZR 8108 · ПР 3110 проходит без переделки узла, если совпали шесть параметров. Пройдите по списку до заказа — это дешевле, чем после.
| Момент на выходе | момент из паспорта или расчёта машины | считают с сервис-фактором под режим работы: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс падает кратно |
|---|---|---|
| Передаточное число | передаточное с шильда | обороты выходного вала должны совпасть с технологией; ближайшее стандартное значение согласуют, если точного нет в ряду |
| Мощность и способ пуска | мощность двигателя с шильда | прямой пуск, УПП или частотник дают разную пиковую нагрузку на зубья; при частотном регулировании проверяют нижние обороты и охлаждение |
| Присоединительные размеры | вал, фланец, лапы, межосевое | диаметр и вылет вала, шпонка, диаметр фланца и расположение крепежа — то, из-за чего узел не встаёт на место |
| Монтажное положение | по шильду или по факту на машине | от положения зависят уровень масла и расположение пробок; при смене положения редуктор дозаправляют и переставляют сапун |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Если шильд не читается, подбор ведут по машине: момент, обороты, схема установки и присоединительные размеры по факту — этого достаточно.
Монтажное положение ZR 8108 · ПР 3110 повторяет положение снятого Bonfiglioli A 90. Если узел разворачивают, уровень масла и пробки переставляют под новое положение.
По смазке: для коническо-цилиндрических ступеней применяют редукторное масло с противозадирными присадками. Точную марку и объём берут из паспорта конкретного исполнения, доливать другой тип масла в уже заправленный редуктор нельзя.
Вал соединяют через муфту с выверенной соосностью; при ремённой или цепной передаче контролируют натяжение — перетяг убивает подшипники быстрее, чем перегрузка по моменту.
После пуска контролируют нагрев корпуса, шум и отсутствие подтёков: устойчивый рост температуры означает перегруз или недостаток масла.
Буква после серии задаёт только выходной узел и способ крепления. Габарит корпуса, передаточные и момент у всех исполнений типоразмера A 90 общие, поэтому наш аналог ZR 8108 · ПР 3110 подбирается к любому из них — уточните вал и фланец при заказе.
| Обозначение | Выход и крепление |
|---|---|
| A 90 | базовое исполнение |
| A 90 UH | полый вал со шпоночным пазом, на лапах или с болтовым фланцем |
| A 90 US | полый вал со стяжной (зажимной) шайбой, на лапах или с болтовым фланцем |
| A 90 UV | шлицевой полый вал по DIN 5480, на лапах или с болтовым фланцем |
| A 90 UR — эта страница | сплошной цилиндрический вал со шпонкой, на лапах или с болтовым фланцем |
A — это коническо-цилиндрический редуктор, R — сплошной цилиндрический вал со шпонкой, крепление на лапах или с болтовым фланцем. Цифра A 90 — типоразмер корпуса: она задаёт габарит, присоединительные размеры и момент.
Механика одна и та же, отличается выходной узел и крепление: у A 90 UR это сплошной цилиндрический вал со шпонкой и на лапах или с болтовым фланцем. Передаточные числа, момент и габарит корпуса совпадают, поэтому российский аналог для них общий — ZR 8108 · ПР 3110.
Момент и допустимая радиальная нагрузка у типоразмера A 90 общие для всех исполнений серии. Значение под ваше передаточное число и режим работы инженер считает при подборе — вместе с проверкой консольной нагрузки от муфты, цепи или ремня.
Передаточные числа типоразмера — 8,69–143,47. Мощность двигателя в этом габарите — 1,5–45 кВт. Конкретное сочетание подбираем под требуемые обороты и момент на выходе.
Прямая замена — ZR 8108 · ПР 3110 производства ООО «НИИ АТТ» (Завод Редукторов, Челябинск). Присоединительные и габаритные размеры совпадают с типоразмером A 90, исполнение выходного вала и фланца подбираем под ваш узел, переделка рамы не нужна.
Кроме передаточного числа и мощности — диаметр и вылет выходного вала, тип полумуфты — от них зависит консольная нагрузка, а также нужен ли болтовой фланец и с какой стороны — он указывается отдельным индексом в обозначении. Пришлите фото шильда и присоединительные размеры: инженер проверит, встаёт ли замена без переделок.
Российский аналог ZR 8108 · ПР 3110: серийные типоразмеры отгружаем от 3 дней со склада, остальные изготавливаем под заказ — срок называем вместе с ценой. Оригинал A 90 UR возим под заказ, срок зависит от наличия у поставщика.
Цена зависит от передаточного числа, мощности двигателя и исполнения вала, поэтому считаем по конкретной конфигурации. Пришлите параметры — расчёт и КП отправим в течение дня.
Это исполнение выбирают, когда момент передают муфтой, цепью или ремнём, а редуктор крепится на лапах или с болтовым фланцем. Нужен, когда машину приводят через передачу, а не насадкой редуктора на вал. Если у вас другой выход или другое крепление — смотрите соседнее исполнение того же типоразмера A 90: механика у них общая.
Замену подбирают по присоединительным размерам, а не по совпадению момента. Для A 90 UR проверяем: диаметр и вылет выходного вала, тип полумуфты — от них зависит консольная нагрузка; нужен ли болтовой фланец и с какой стороны — он указывается отдельным индексом в обозначении; передаточное число из ряда 8,69–143,47; момент и радиальную нагрузку на выходном валу под ваш режим работы; монтажное положение и точку заливки масла.
Российский аналог — ZR 8108 · ПР 3110 собственного производства: тот же типоразмер коническо-цилиндрический редуктора, совпадают присоединительные размеры, диаметр и вылет вала, фланец. Двигатель ставим на мощность из ряда 1,5–45 кВт, паспорт идёт с фактическими параметрами, гарантия 12 месяцев. Калькулятор подбора считает типоразмер по мощности, оборотам, моменту и передаточному числу; каталог показывает всю линейку.
