Bonfiglioli A 70 i=13,85 с двигателем 30 кВт — среднескоростное исполнение. Выходной вал вращается со скоростью 106 об/мин при моменте 2700 Н·м. Пятьдесят–сто пятьдесят оборотов подходят большинству машин, где не нужны ни предельная тяга, ни высокая скорость.
Обороты подходят для барабанных машин, насосов и наматывателей. Момент здесь очень высокий — рабочий диапазон для дробилок, мельниц и крупных барабанных машин; раму считайте на реактивный момент, анкеры на срез.
Особенность серии. Угловая компоновка: входной и выходной валы расположены перпендикулярно, что делает серию A наиболее компактной среди редукторов Bonfiglioli лёгкого и среднего классов. 12 типоразмеров A05–A90: момент 100–14 000 Нм, передаточные числа i = 4,9–1715, передаваемая мощность 0,22–150 кВт. Монтаж на лапах или на валу (два варианта посадочного диаметра на типоразмер), выходной вал — сплошной, шлицевой полый или полый под натяжной диск.
Что даёт эта позиция на машине. При 106 об/мин и моменте 2700 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 1,75 м/с при тяговом усилии 17143 Н; через шкив ⌀200 мм на выходной вал придёт около 27000 Н радиальной нагрузки. На монтаж уходят три цифры: 30 кВт, фланец IEC 200 и 57 А при 380 В — по ним готовят и посадку под мотор, и пускатель с кабелем. 0,6 с — столько тянется один круг на выходе; для дозаторов и поворотных столов эту величину сверяют со временем позиции.
Место в ряду. Корпус один, передаточные разные: у Bonfiglioli A 70 их 25, от 8,71 до 176,05. Это исполнение 4-е по счёту: следующая ступень вниз по скорости — i=16,56 (88 об/мин), вверх — i=11,99 (121 об/мин). По двигателю ряд идёт от 0,75 до 30 кВт, здесь 30 кВт — 13-я мощность из 13. Габарит и присоединительные размеры внутри ряда общие, поэтому смена ступени не требует переделки основания.
Эту позицию закрываем двумя путями: поставкой оригинала Bonfiglioli A 70 и нашим ZR 898 с теми же присоединительными размерами.

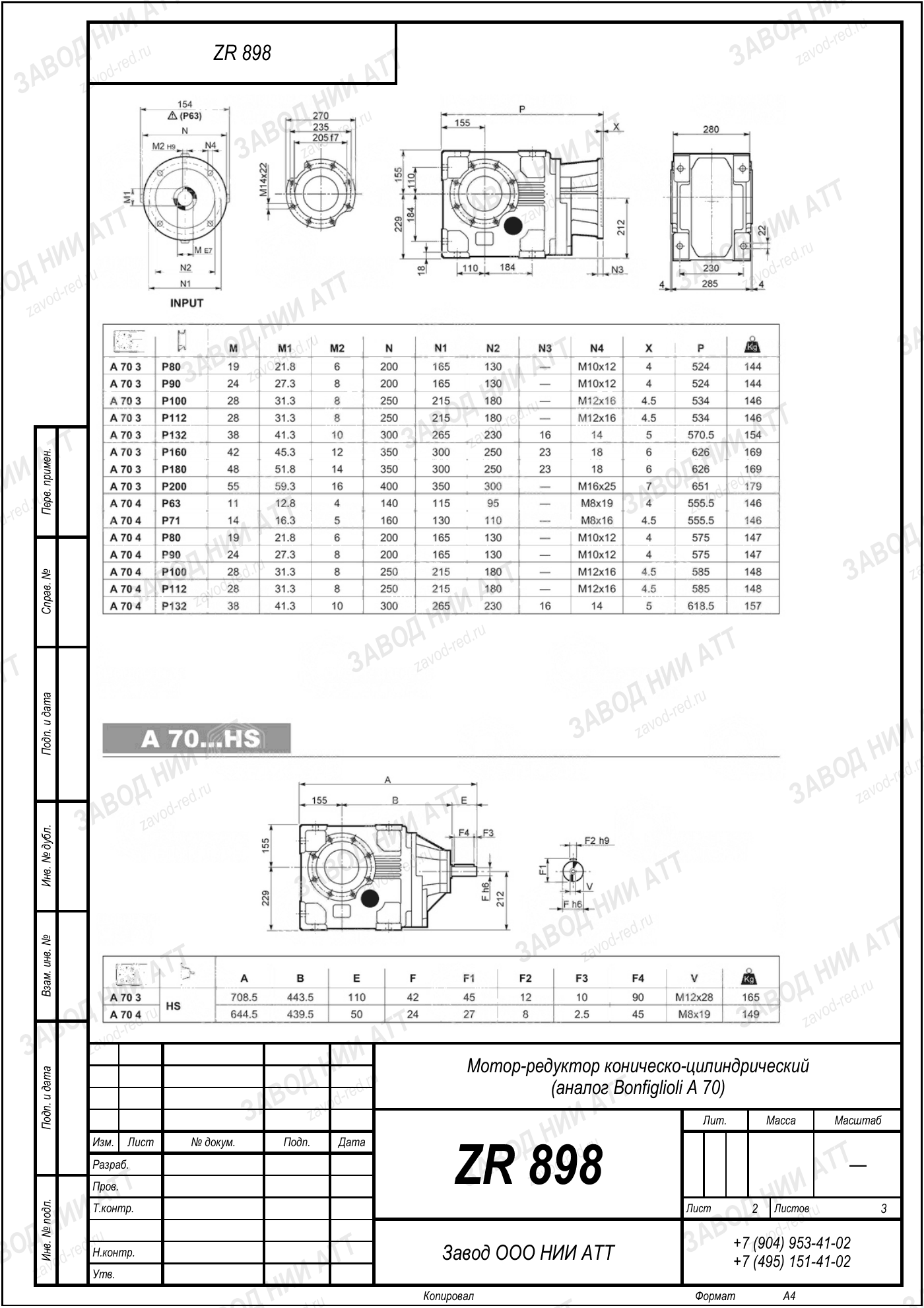

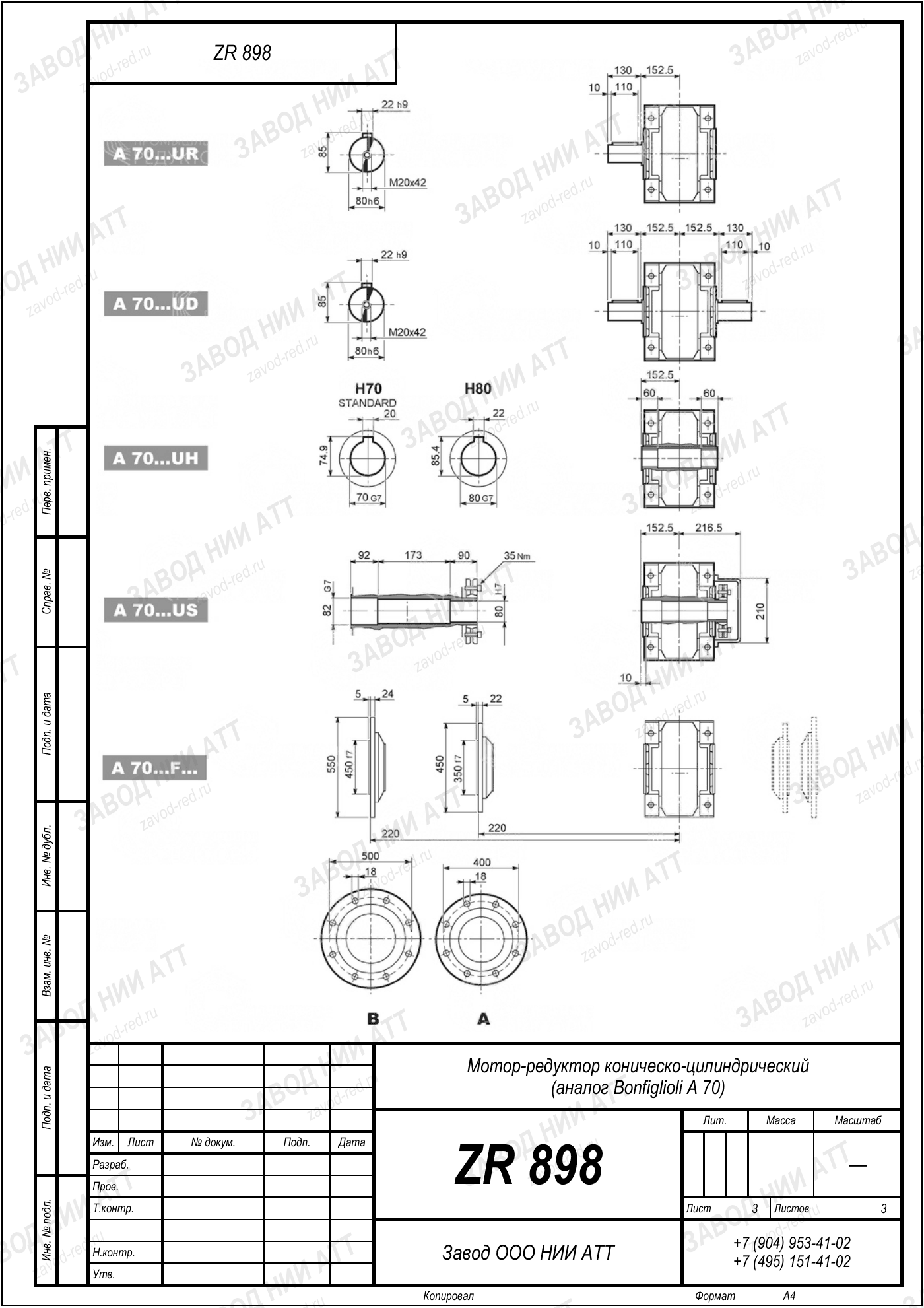

Габаритный и присоединительный чертёж модели Bonfiglioli A 70 — нажмите на лист, чтобы увеличить. Листов: 3. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Из названия Bonfiglioli A 70 читается габарит и тип передачи; скорость вала в нём не зашифрована.
| Серия | A | конструктивный признак всей линейки: редуктор коническо-цилиндрический |
|---|---|---|
| Типоразмер | 70 | размер корпуса, от которого зависят посадочные места и предельный момент |
| Передаточное число | i=13,85 | у этой позиции одно значение; вся модель перекрывает ряд см. модель |
| Мощность двигателя | 30 кВт | здесь стоит такой двигатель; по исполнениям модели разброс 0,8–30 кВт |
| Момент на выходе | 2700 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | F 70, C 70 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 13,85 — отсюда 106 об/мин на выходе, и мощность двигателя 30 кВт. Смена букв в коде меняет вал и фланец, смена чисел — обороты и момент.
По нашему ряду это ZR 898; проверяем по четырём числам, а не по созвучию обозначений.
В этом же типоразмере 70 у производителя есть обозначения F 70, C 70 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: F70, C70. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 898 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Прежде чем оформлять Bonfiglioli A 70, сверьте четыре числа: по ним позиция и определяется.
Геометрия у ZR 898 повторяет оригинал, так что монтаж без переделок. Сверять нужно нагрузочные параметры, а не размеры.
Обычный режим по нагреву. Если привод стоит в закрытом кожухе, предусмотрите обдув: тепловая мощность ограничивает длительную работу.
В паспорте смотрите строку именно этой позиции: исполнение среднескоростное, интервалы у него свои, а не общие для всего ряда передаточных чисел. Первую замену масла делайте по обкатке, дальше — по наработке из паспорта.
Соседние по передаточному исполнения Bonfiglioli A 70 — установочные размеры те же, выходная скорость другая:
На выходном валу 106 об/мин при стандартных 1450 об/мин на входе. Передаточное 13,85 — это отношение входной скорости к выходной.
Номинальный момент на выходе 2700 Н·м. Номинал редуктора — это про длительную работу. Пуск в него не заложен, поэтому момент трогания считают отдельно и оставляют зазор до номинала.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 30 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
ZR 898 — наша замена под этот типоразмер: габарит и присоединительные те же, передаточное число и мощность двигателя подбираем по вашим оборотам и моменту.
Отличают позиции передаточное и мощность. Здесь выход 106 об/мин; если ваш рабочий орган крутится иначе, берите соседнюю ступень ряда Bonfiglioli A 70 — корпус и посадочные останутся теми же.
По сроку отвечаем адресно: одно исполнение уходит со склада, другое ждёт свой двигатель.
Ряд Bonfiglioli A 70 насчитывает десятки позиций — отличаются они передаточным и мощностью. Эта позиция — среднескоростное исполнение: 106 об/мин на выходе и момент 2700 Н·м. На глаз соседние исполнения не различить — корпус редуктора у всего ряда общий. Отличие только в шильде и двух числах на нём.
Когда шильд не читается, отправной точкой служат обороты выходного вала, диаметр вала и межосевое расстояние. Этих данных хватает, чтобы предложить на замену ZR 898.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
