Это сверхтихоходное исполнение Bonfiglioli A 55: передаточное i=294 с двигателем 1,5 кВт даёт 4,8 об/мин на выходе при моменте 2700 Н·м. Оборот занимает больше десяти секунд: скорость здесь не важна, важно усилие.
Такие обороты ставят в приводы поворотных платформ, затворов и шиберов. Момент очень высокий для этого ряда — его хватает на привод дробилок, мельниц и крупных барабанных машин; раму считайте на реактивный момент, анкеры на срез.
Про серию. Угловая компоновка: входной и выходной валы расположены перпендикулярно, что делает серию A наиболее компактной среди редукторов Bonfiglioli лёгкого и среднего классов. 12 типоразмеров A05–A90: момент 100–14 000 Нм, передаточные числа i = 4,9–1715, передаваемая мощность 0,22–150 кВт. Монтаж на лапах или на валу (два варианта посадочного диаметра на типоразмер), выходной вал — сплошной, шлицевой полый или полый под натяжной диск.
Что даёт эта позиция на машине. При 4,8 об/мин и моменте 2700 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 0,1 м/с при тяговом усилии 13500 Н; через шкив ⌀160 мм на выходной вал придёт около 33750 Н радиальной нагрузки. Фланец под этот двигатель — IEC 90, ток в линии около 3,7 А (380 В). Тепловое реле выставляйте по этому току, а не по паспортной мощности 1,5 кВт. На один оборот тихоходного вала уходит 12,5 с — от этого и считайте длительность цикла и время выдержки на позиции.
Место в ряду. Под нужные обороты у Bonfiglioli A 55 есть из чего выбрать: 57 передаточных, от 7,21 до 5240. Это исполнение 34-е по счёту: следующая ступень вниз по скорости — i=330 (4,4 об/мин), вверх — i=250 (5,8 об/мин). По двигателю ряд идёт от 0,12 до 22 кВт, здесь 1,5 кВт — 8-я мощность из 17. Габарит и присоединительные размеры внутри ряда общие, поэтому смена ступени не требует переделки основания.
Bonfiglioli A 55 поставляем под заказ; наш аналог — ZR 888/959, встаёт на штатное место без переделки рамы.

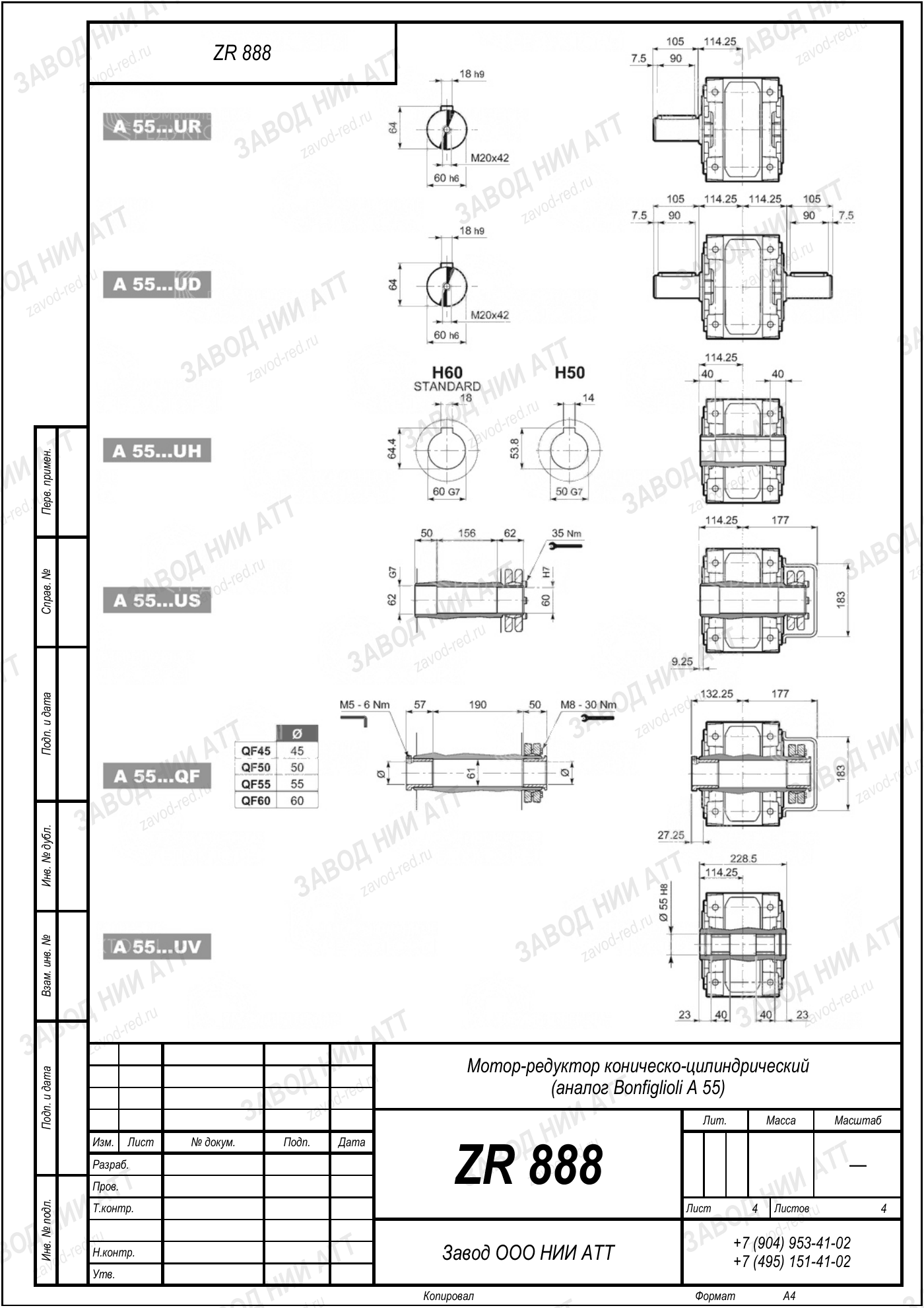

Габаритный и присоединительный чертёж модели Bonfiglioli A 55 — нажмите на лист, чтобы увеличить. Листов: 4. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении Bonfiglioli A 55 зашит только корпус и кинематика. Какое перед вами исполнение, видно не по названию, а по паре «передаточное + мощность» на шильде.
| Серия | A | говорит о типе передачи, а не о размере — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 55 | габарит корпуса, определяющий межосевое расстояние и присоединительные размеры |
| Передаточное число | i=294 | примерно во столько раз вырастает момент на выходе; ряд модели — 183–524 |
| Мощность двигателя | 1,5 кВт | мотор именно этой позиции; по модели он подбирается в пределах 0,1–1,5 кВт |
| Момент на выходе | 2700 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | C 41, F 70, W 63, VF 49 | другие обозначения этого производителя |
| Обозначения модели | A 55, A 60 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 294 — отсюда 4,8 об/мин на выходе, и мощность двигателя 1,5 кВт. Смена букв в коде меняет вал и фланец, смена чисел — обороты и момент.
Соответствие в нашей номенклатуре — ZR 888/959, подтверждаем расчётом под вашу нагрузку.
Производитель обозначает эту машину как A 55, A 60 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: A55, A60. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
Рядом с этой серией производитель выпускает C 41, F 70, W 63, VF 49 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: C41, F70, W63, VF49. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 888/959 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Название Bonfiglioli A 55 носят десятки исполнений. Отличают их четыре величины — пройдите по ним до того, как оформите заявку.
ZR 888/959 подбирается расчётом от вашей машины, а не подстановкой по таблице соответствий.
Разбрызгивание на таких оборотах слабое — следите за уровнем масла и рассмотрите принудительную подачу при круглосуточной работе.
После обкатки масло меняют по конкретной позиции: исполнение сверхтихоходное, и срок замены тут свой. Первую замену масла делайте по обкатке, дальше — по наработке из паспорта.
Соседние по передаточному исполнения Bonfiglioli A 55 — установочные размеры те же, выходная скорость другая:
На выходном валу 4,8 об/мин при стандартных 1450 об/мин на входе. Передаточное 294 — это отношение входной скорости к выходной.
Номинальный момент на выходе 2700 Н·м. Запас на пуск даёт сервис-фактор: тяжёлый пуск, реверсы, частые включения — коэффициент выше, а редуктор на ступень крупнее.
Формально да, но это уже другой расчёт: под 1,5 кВт у позиции свои момент и сервис-фактор, с другим мотором они уплывут. Обороты останутся прежними. Пришлите данные — подберём исполнение.
Сверлить и резать под ZR 888/959 ничего не придётся — присоединительные совпадают. Остальное решает расчёт: подбираем передаточное и двигатель по фактической нагрузке.
Сравните три величины: обороты рабочего органа, требуемый момент и мощность имеющегося двигателя. Если обороты машины отличаются от 4,8 в минуту — нужна другая ступень, передаточное здесь фиксированное.
По сроку отвечаем адресно: одно исполнение уходит со склада, другое ждёт свой двигатель.
У Bonfiglioli A 55 общий корпус на весь ряд, а начинка у каждой позиции своя. Эта позиция — сверхтихоходное исполнение: 4,8 об/мин на выходе и момент 2700 Н·м. Перед заказом загляните на табличку: передаточное число плюс мощность двигателя — та самая пара, что отсекает похожие позиции.
Если шильда нет, подбор ведём по трём замерам: обороты на выходе, диаметр выходного вала, межосевое расстояние. Замена в нашей линейке — ZR 888/959.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
