Bonfiglioli A 35 с передаточным i=8,71 с двигателем 3 кВт выдаёт 161 об/мин при моменте 178 Н·м — быстроходное исполнение ряда. За сто пятьдесят оборотов тяга уже небольшая, но инерционную нагрузку привод раскручивает уверенно.
Скорость под вентиляторов, сепараторов и приводов с большой инерцией; момент средний — это уровень привода транспортёров средней производительности и мешалок. Оговорка: вылет вала считайте заранее — крупный шкив без опоры даст перегруз.
Что даёт эта серия. Угловая компоновка: входной и выходной валы расположены перпендикулярно, что делает серию A наиболее компактной среди редукторов Bonfiglioli лёгкого и среднего классов. 12 типоразмеров A05–A90: момент 100–14 000 Нм, передаточные числа i = 4,9–1715, передаваемая мощность 0,22–150 кВт. Монтаж на лапах или на валу (два варианта посадочного диаметра на типоразмер), выходной вал — сплошной, шлицевой полый или полый под натяжной диск.
Что даёт эта позиция на машине. При 161 об/мин и моменте 178 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 2,66 м/с при тяговом усилии 1130 Н; через шкив ⌀160 мм на выходной вал придёт около 2225 Н радиальной нагрузки. Промах вылезает уже на монтаже: под 3 кВт нужен и фланец IEC 100 по посадке, и линия, держащая 6,9 А при 380 В. Не сойдётся одно из двух — привод не пустят. Скорость ленты проще считать от оборота: 0,4 с на круг, дальше через диаметр барабана — и получаете метры в секунду.
Место в ряду. Выходные обороты задаёт передаточное — у Bonfiglioli A 35 их 28, от 6,57 до 145,14. Это исполнение 3-е по счёту: следующая ступень вниз по скорости — i=9,59 (151 об/мин), вверх — i=7,55 (192 об/мин). По двигателю ряд идёт от 0,12 до 5,5 кВт, здесь 3 кВт — 10-я мощность из 12. Переход на соседнюю позицию не трогает обвязку: посадочные размеры у ряда одинаковые.
Оригинал Bonfiglioli A 35 везём под заказ. Наш ZR 858 повторяет посадочные размеры — основание и обвязка остаются прежними.

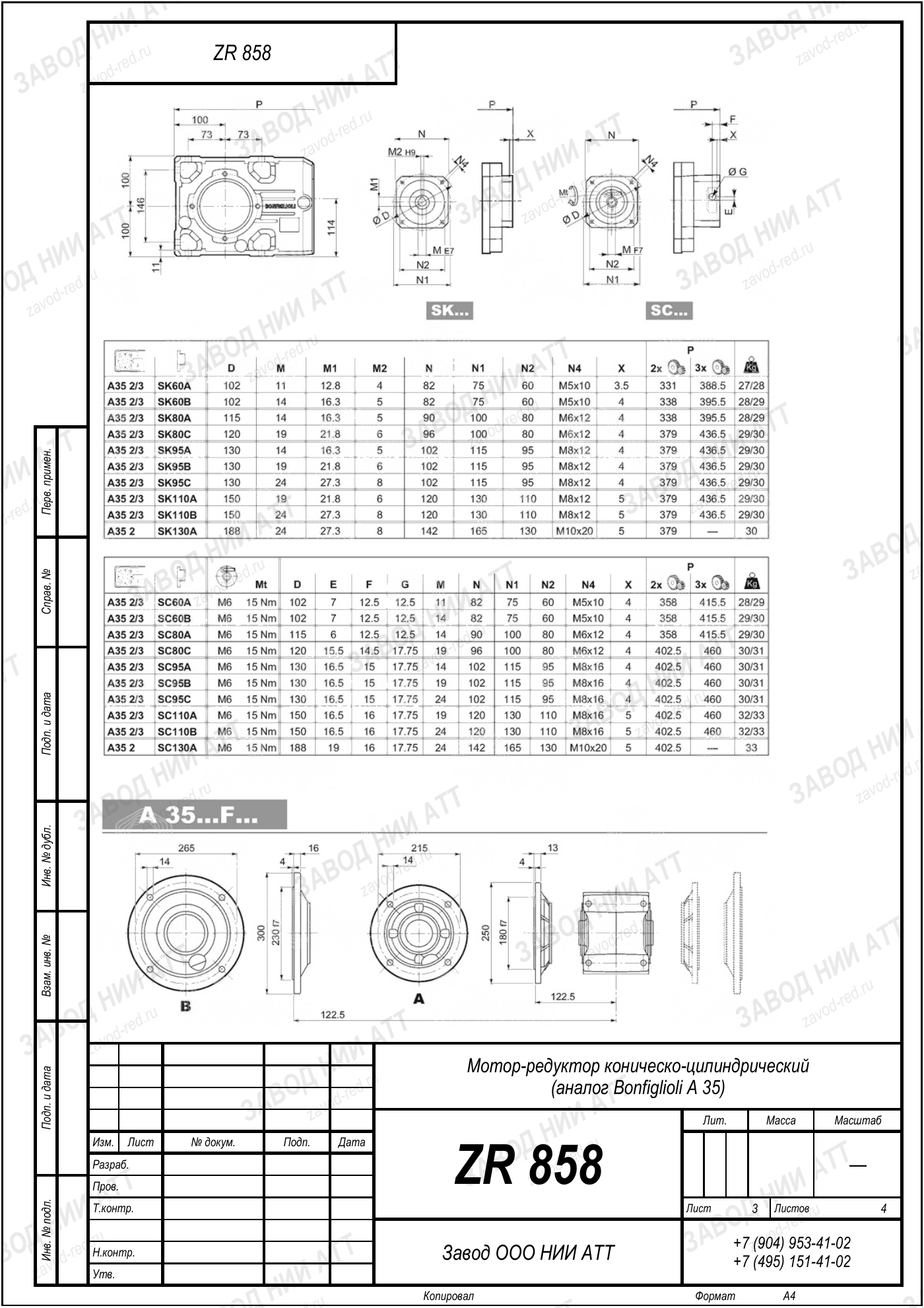

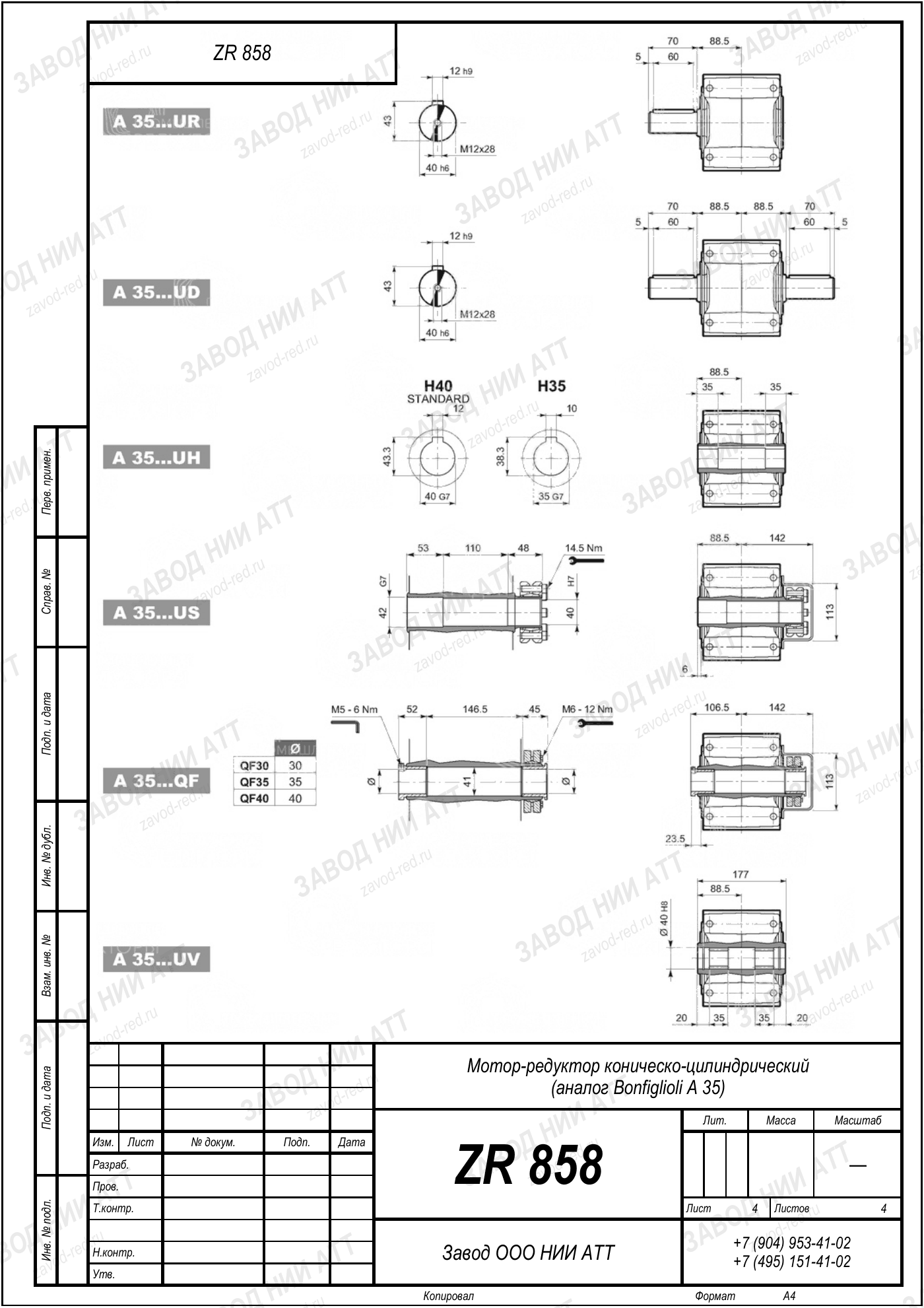

Габаритный и присоединительный чертёж модели Bonfiglioli A 35 — нажмите на лист, чтобы увеличить. Листов: 4. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Bonfiglioli A 35 — это серия и габарит, а не конкретная машина. Конкретику даёт шильд: передаточное число и мощность двигателя.
| Серия | A | говорит о типе передачи, а не о размере — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 35 | габарит корпуса; от него зависит, какой момент выдержат зубья и подшипники |
| Передаточное число | i=8,71 | примерно во столько раз вырастает момент на выходе; ряд модели — см. модель |
| Мощность двигателя | 3 кВт | для этой позиции; вся линейка модели укладывается в 0,1–5,5 кВт |
| Момент на выходе | 178 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | C 41, F 70, W 63, VF 49 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 8,71 — отсюда 161 об/мин на выходе, и мощность двигателя 3 кВт. Заказ по одному названию приведёт к пересорту: уточняйте передаточное и мощность.
В нашей номенклатуре этой позиции соответствует ZR 858: подбираем по моменту и передаточному, а не по названию.
Рядом с этой серией производитель выпускает C 41, F 70, W 63, VF 49 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: C41, F70, W63, VF49. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 858 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Название Bonfiglioli A 35 носят десятки исполнений. Отличают их четыре величины — пройдите по ним до того, как оформите заявку.
Подбираем ZR 858 по этим же четырём числам — совпадение по названию ничего не гарантирует.
Следите за балансировкой: на этих оборотах перекос и биение изнашивают подшипники заметно быстрее.
быстроходное исполнение работает в своём тепловом режиме, отсюда и другие сроки по маслу. Уровень масла проверьте после первой смены работы, затем по регламенту завода.
Соседи Bonfiglioli A 35 по ряду — корпус общий, внутри другой комплект передач:
На выходном валу 161 об/мин при стандартных 1450 об/мин на входе. Передаточное 8,71 — это отношение входной скорости к выходной.
Номинальный момент на выходе 178 Н·м. Запас на пуск даёт сервис-фактор: тяжёлый пуск, реверсы, частые включения — коэффициент выше, а редуктор на ступень крупнее.
Мотор поменять реально, только считать придётся заново: обороты выходного вала останутся те же, момент и сервис-фактор — нет. Позиция собрана под 3 кВт. Пришлите параметры, подберём исполнение.
ZR 858 — наш аналог: садится на те же болты и в тот же габарит, раму и обвязку переделывать не придётся, а обороты и момент подбираем расчётом.
Замена внутри ряда возможна, если совпадают обороты. У этой позиции 161 об/мин — от них и пляшите при подборе Bonfiglioli A 35.
Срок здесь не константа: тот же типоразмер с другим передаточным может ждать свою зубчатую пару. Поэтому цифру даём в ответе на заявку.
Внешне позиции Bonfiglioli A 35 не различить: разница внутри, в передаче. Эта позиция — быстроходное исполнение: 161 об/мин на выходе и момент 178 Н·м. Затёртый шильд — ещё не тупик: передаточное считается как отношение оборотов на входе к оборотам на выходе, а мощность читается с таблички самого двигателя.
Без таблички редуктор всё равно опознаётся — по оборотам выходного вала, диаметру вала и межосевому расстоянию. Под эти замеры предложим ZR 858.
