Bonfiglioli A 20 в исполнении i=23,36 с двигателем 0,12 кВт — среднескоростное исполнение: на выходном валу 59 об/мин при моменте 19 Н·м. Универсальная зона: скорость умеренная, момент умеренный — под типовое оборудование.
Скорость под центробежных насосов, намоточных устройств и вальцов; момент небольшой — это уровень привода лёгких заслонок, малых шнеков, дозаторов. Оговорка: при таком моменте вал рассчитан на ровную работу, рывки его добивают быстрее.
Чем отличается серия. Угловая компоновка: входной и выходной валы расположены перпендикулярно, что делает серию A наиболее компактной среди редукторов Bonfiglioli лёгкого и среднего классов. 12 типоразмеров A05–A90: момент 100–14 000 Нм, передаточные числа i = 4,9–1715, передаваемая мощность 0,22–150 кВт. Монтаж на лапах или на валу (два варианта посадочного диаметра на типоразмер), выходной вал — сплошной, шлицевой полый или полый под натяжной диск.
Что даёт эта позиция на машине. При 59 об/мин и моменте 19 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 0,77 м/с при тяговом усилии 152 Н; через шкив ⌀200 мм на выходной вал придёт около 190 Н радиальной нагрузки. Габарит по IEC у двигателя 0,12 кВт — 63, присоединительные размеры стандартные, замену подобрать несложно. По электрике ориентир — 0,5 А от сети 380 В. Полный оборот выходного вала — 1 с; приложите эту цифру к такту линии и сразу видно, попадаете вы в цикл или нет.
Место в ряду. Не подошло это передаточное — в ряду Bonfiglioli A 20 их 27, от 5,36 до 106,38. Это исполнение 13-е по счёту: следующая ступень вниз по скорости — i=24,99 (58 об/мин), вверх — i=20,19 (72 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 0,12 кВт — 1-я мощность из 10. Ошиблись со ступенью — замена внутри ряда обходится без переделки основания.
Кроме оригинала Bonfiglioli A 20 предлагаем ZR 838 — тот же габарит и крепление, срок поставки короче.

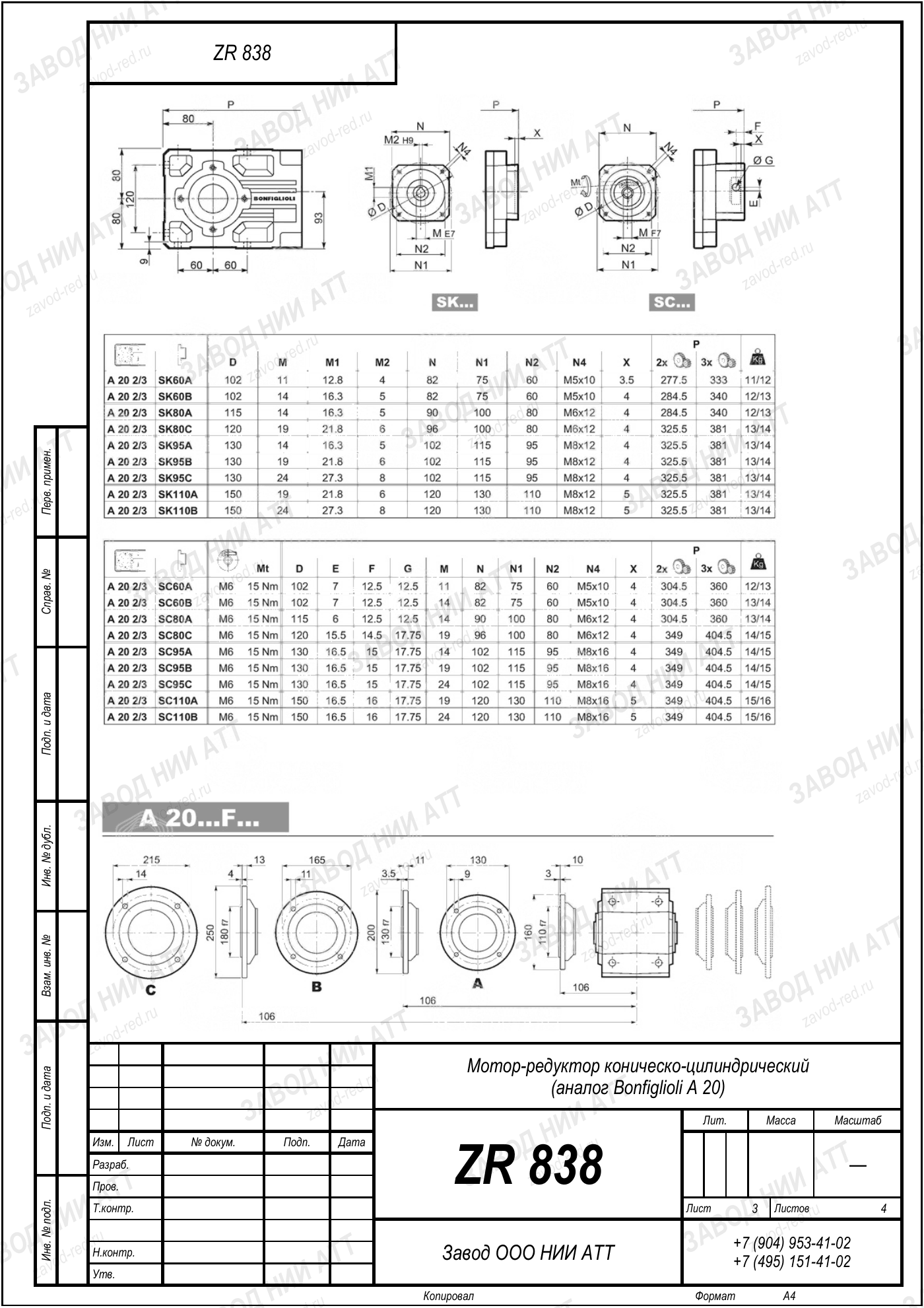

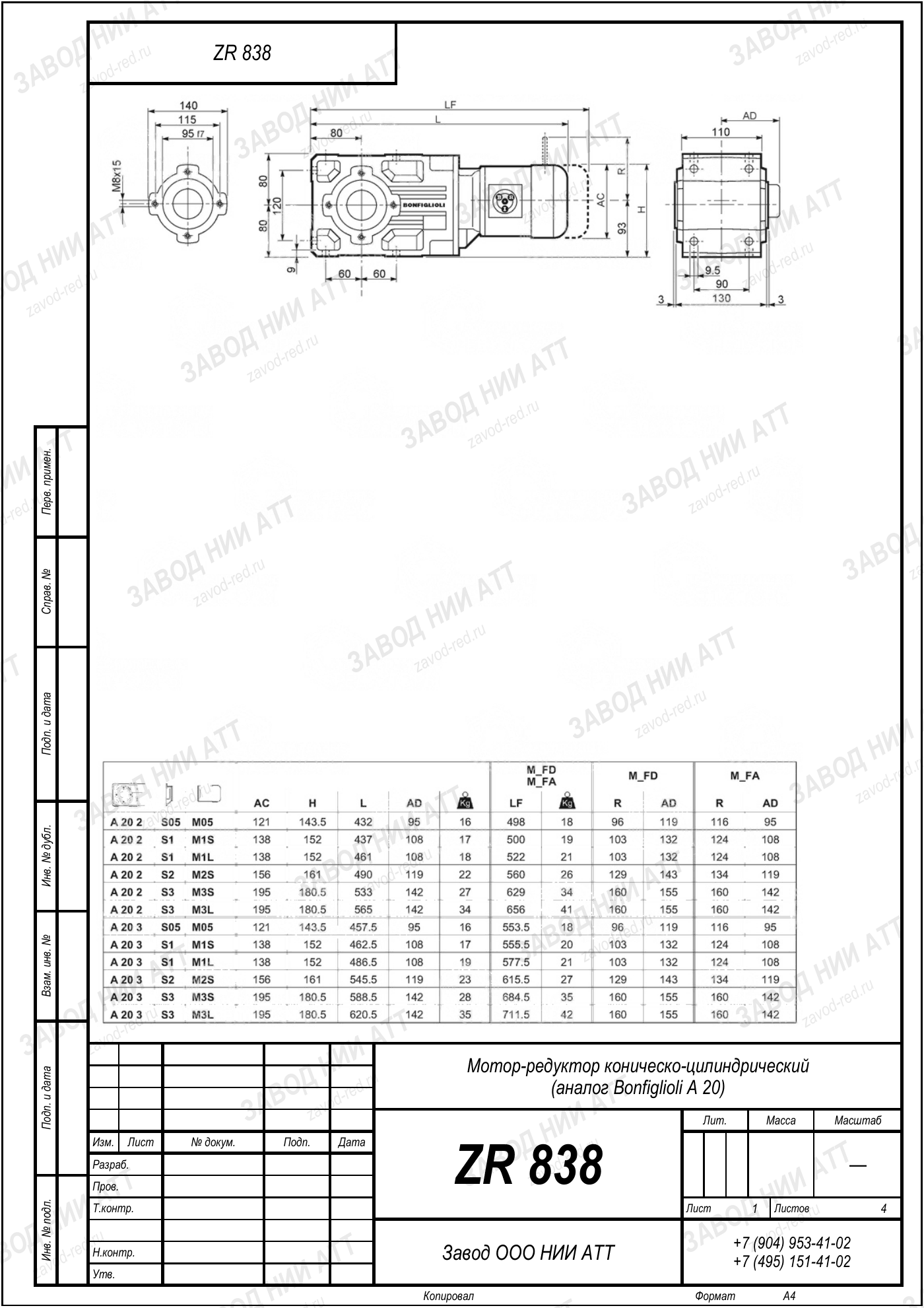

Габаритный и присоединительный чертёж модели Bonfiglioli A 20 — нажмите на лист, чтобы увеличить. Листов: 4. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Расшифровка Bonfiglioli A 20 даёт серию и типоразмер. Что именно за привод — видно из пары «передаточное + мощность».
| Серия | A | указывает, какой передачей понижаются обороты — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 20 | число в обозначении — габарит корпуса: крупнее корпус, выше допустимый момент |
| Передаточное число | i=23,36 | жёстко привязано к этому исполнению; у модели в целом — ряд см. модель |
| Мощность двигателя | 0,12 кВт | у привода этой сборки; модель в целом комплектуется двигателями 0,1–3 кВт |
| Момент на выходе | 19 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | F 20 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 23,36 — отсюда 59 об/мин на выходе, и мощность двигателя 0,12 кВт. Заказ по одному названию приведёт к пересорту: уточняйте передаточное и мощность.
В нашей номенклатуре этой позиции соответствует ZR 838: подбираем по моменту и передаточному, а не по названию.
В этом же типоразмере 20 у производителя есть обозначения F 20 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: F20. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 838 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Чтобы не ошибиться с исполнением, сверьте четыре параметра — именно они отличают эту позицию от остальных в ряду Bonfiglioli A 20.
По размерам ZR 838 взаимозаменяем с оригиналом. Ошибаются обычно не в геометрии, а в передаточном и моменте — их и проверяйте.
Нагрев штатный, но в замкнутом объёме нужен обдув — иначе длительную работу ограничит тепловая мощность.
Обороты на выходе другие — и обслуживание другое: среднескоростное исполнение по общей таблице ряда не обслуживают. Первый осмотр — через смену после пуска: уровень масла, нагрев корпуса, подтёки по манжете.
Ближайшие передаточные в ряду Bonfiglioli A 20 — габарит общий, обороты на выходе другие:
На выходном валу 59 об/мин при стандартных 1450 об/мин на входе. Передаточное 23,36 — это отношение входной скорости к выходной.
Номинальный момент на выходе 19 Н·м. Двигатель при прямом пуске от сети кратковременно выдаёт момент в разы выше номинального — редуктор обязан принять этот удар без последствий.
Мощнее мотор — больше момент и другой запас по режиму; передаточное число и обороты при этом те же. Позиция собрана под 0,12 кВт. Отправьте параметры двигателя, пересчитаем под вашу задачу.
У нас это ZR 838. Фланец, лапы, диаметр вала — размер в размер; момент и обороты считаем под вашу нагрузку.
Смотрите на обороты: эта позиция даёт 59 об/мин. Момент и мощность подбираются под них, а не наоборот — сначала скорость рабочего органа, потом усилие.
Заранее срок не пишем: у ходовых исполнений он один, у редких сборок другой. Ответим цифрой, когда посмотрим остатки.
Внешне позиции Bonfiglioli A 20 не различить: разница внутри, в передаче. Эта позиция — среднескоростное исполнение: 59 об/мин на выходе и момент 19 Н·м. Двух чисел с таблички хватает: передаточное и киловатты. Дальше перебирать нечего — исполнение одно.
Нет шильда — замерьте три величины: обороты выходного вала, его диаметр и межосевое расстояние. По ним выходим на конкретную позицию и предлагаем ZR 838.
