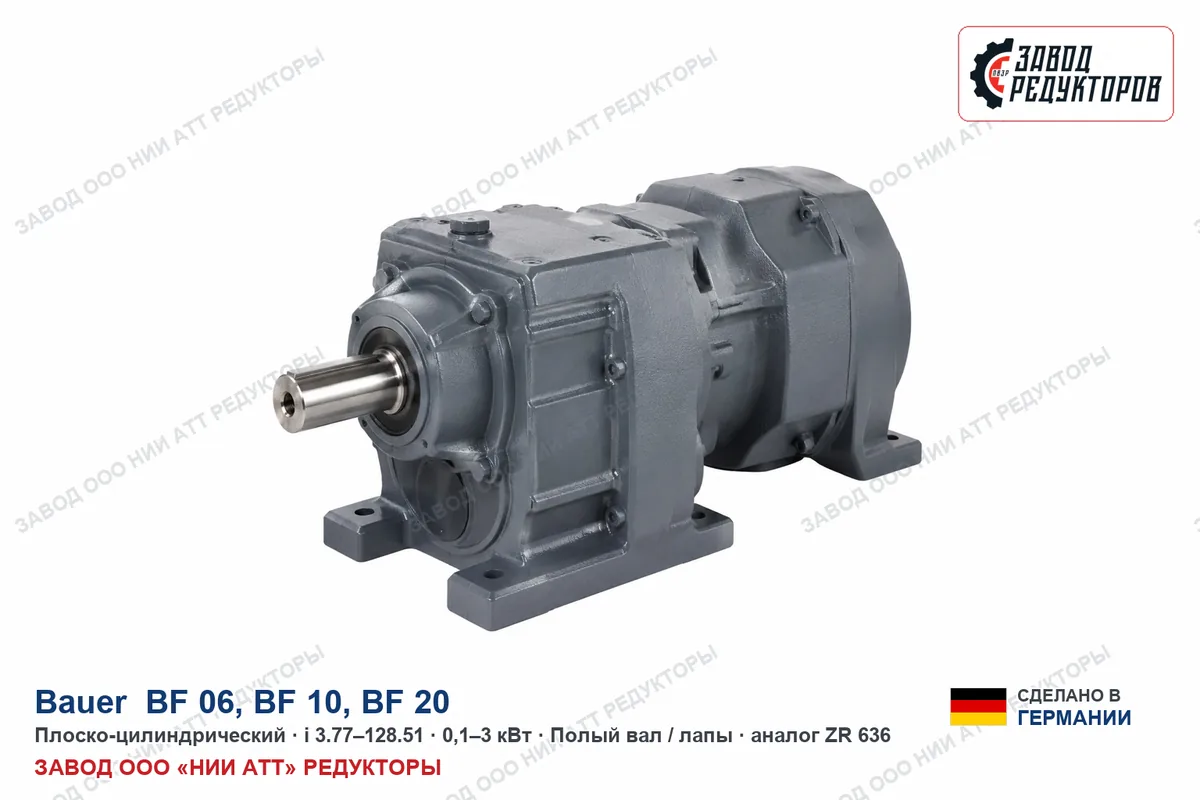

Исполнение Bauer BF 06 i=23,63 с двигателем 0,18 кВт: по классу среднескоростное, 56 об/мин на выходном валу при моменте 31 Н·м. Универсальная зона: скорость умеренная, момент умеренный — под типовое оборудование.
Скорость этой позиции востребована в приводах насосов, барабанов, намотчиков, вальцов. Момент небольшой: рабочая зона — привод небольших питателей, заслонок и лабораторных установок, но вал тонкий, и перегрузка ударом опаснее статической.
Что даёт эта серия. Момент 90…18 500 Н·м, мощность двигателя 0,03…75 кВт, 10 типоразмеров. Корпус со встроенным реактивным плечом (torque arm) для насадного монтажа на приводной вал машины — конструктивно ближе к BG (тот же двухступенчатый базовый вариант), но с параллельным смещением осей вместо соосности; выходной узел рассчитан на полый вал, надеваемый прямо на вал механизма.
Что даёт эта позиция на машине. При 56 об/мин и моменте 31 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 0,92 м/с при тяговом усилии 197 Н; через шкив ⌀250 мм на выходной вал придёт около 248 Н радиальной нагрузки. Фланец под этот двигатель — IEC 63, ток в линии около 0,6 А (380 В). Тепловое реле выставляйте по этому току, а не по паспортной мощности 0,18 кВт. Оборот выходного вала укладывается в 1,1 с. На пусконаладке это удобно проверить секундомером: разошлось с расчётом — меряйте обороты на входе, своё передаточное редуктор держит.
Место в ряду. Не подошло это передаточное — в ряду Bauer BF 06 их 36, от 3,77 до 128,51. Это исполнение 18-е по счёту: следующая ступень вниз по скорости — i=23,88 (61 об/мин), вверх — i=20,57 (70 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 0,18 кВт — 2-я мощность из 10. Переход на соседнюю позицию не трогает обвязку: посадочные размеры у ряда одинаковые.
Оригинал Bauer BF 06 везём под заказ. Наш ZR 636 повторяет посадочные размеры — основание и обвязка остаются прежними.
Габаритный и присоединительный чертёж модели Bauer BF 06 — нажмите на лист, чтобы увеличить. Листов: 1. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении Bauer BF 06 зашит только корпус и кинематика. Какое перед вами исполнение, видно не по названию, а по паре «передаточное + мощность» на шильде.
| Серия | BF | семейство редукторов с общей кинематикой — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 06 | габарит корпуса; от него зависит, какой момент выдержат зубья и подшипники |
| Передаточное число | i=23,63 | у этой позиции одно значение; вся модель перекрывает ряд см. модель |
| Мощность двигателя | 0,18 кВт | для этой позиции; вся линейка модели укладывается в 0,1–3 кВт |
| Момент на выходе | 31 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | BS 06 | другие обозначения этого производителя |
| Обозначения модели | BF 06, BF 10, BF 20 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 23,63 — отсюда 56 об/мин на выходе, и мощность двигателя 0,18 кВт. Габарит задаёт типоразмер, а скорость и момент — передаточное.
Наш аналог: ZR 636. Подбор ведём от момента и оборотов вашей машины.
Производитель обозначает эту машину как BF 06, BF 10, BF 20 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: BF06, BF10, BF20. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
В этом же типоразмере 06 у производителя есть обозначения BS 06 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: BS06. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 636 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Прежде чем оформлять Bauer BF 06, сверьте четыре числа: по ним позиция и определяется.
Наш ZR 636 встаёт на то же основание; сверяем момент, обороты и вылет вала.
По теплу режим рядовой; под кожухом обеспечьте проток воздуха, тепловая мощность здесь и станет пределом.
В паспорте смотрите строку именно этой позиции: исполнение среднескоростное, интервалы у него свои, а не общие для всего ряда передаточных чисел. Первый осмотр — через смену после пуска: уровень масла, нагрев корпуса, подтёки по манжете.
Нужен другой момент на выходе — исполнения Bauer BF 06 с соседним передаточным, корпус общий:
На выходном валу 56 об/мин при стандартных 1450 об/мин на входе. Передаточное 23,63 — это отношение входной скорости к выходной.
Номинальный момент на выходе 31 Н·м. Бросок можно срезать: частотник или устройство плавного пуска растягивают разгон, и тогда расчёт идёт ближе к рабочему моменту, а не к пусковому пику.
Мотор поменять реально, только считать придётся заново: обороты выходного вала останутся те же, момент и сервис-фактор — нет. Позиция собрана под 0,18 кВт. Пришлите параметры, подберём исполнение.
ZR 636 — тот же габарит и те же посадочные, замена один в один по месту. По моменту и оборотам подбираем расчётом под вашу нагрузку и режим, а не по ближайшей строке в таблице.
Сравните три величины: обороты рабочего органа, требуемый момент и мощность имеющегося двигателя. Если обороты машины отличаются от 56 в минуту — нужна другая ступень, передаточное здесь фиксированное.
Напишите заявку — посмотрим наличие на сегодня и назовём срок. Держать его в карточке бессмысленно: остатки меняются.
Ряд Bauer BF 06 насчитывает десятки позиций — отличаются они передаточным и мощностью. Эта позиция — среднескоростное исполнение: 56 об/мин на выходе и момент 31 Н·м. Шильд и решает: передаточное число плюс мощность двигателя — и позиция определена.
Табличка стёрлась или потеряна — снимите обороты выходного вала, диаметр вала и межосевое расстояние. По этим трём цифрам подберём ZR 636.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
