Правильно выбрать соосно-цилиндрический редуктор — значит согласовать пять величин: крутящий момент на выходе, передаточное число, обороты, монтажное исполнение и сервис-фактор под режим работы. Ошибка в любом параметре ведёт к перегреву или недобору момента. Разберём порядок расчёта и на что смотреть, чтобы привод отработал ресурс.

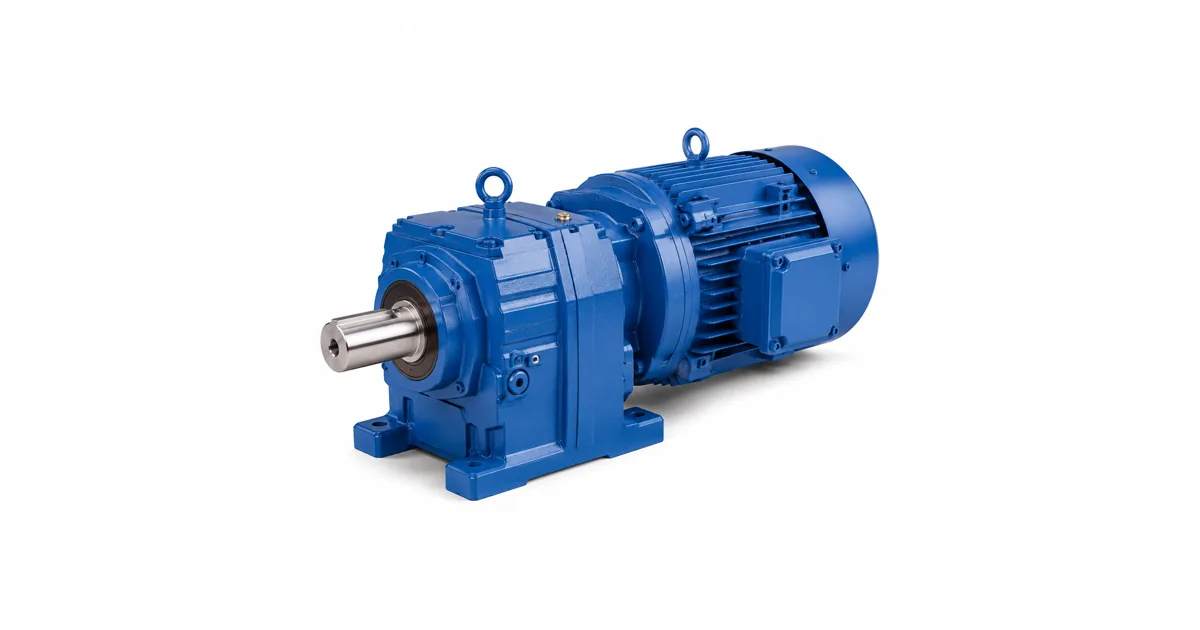

Соосно-цилиндрический редуктор ценят за компактность по длине: вход и выход лежат на одной оси. Выбор начинается с рабочей точки механизма:
КПД цилиндрических ступеней высокий — 0,96–0,98 на ступень, поэтому у соосных редукторов общий КПД обычно 0,94–0,97. Это выгодно отличает их от червячных (0,7–0,9) при непрерывной работе.
Номинальный момент редуктора должен быть выбран с запасом — сервис-фактором SF. Он учитывает характер нагрузки, число пусков и продолжительность работы:
| Режим | Ориентировочный SF |
|---|---|
| Спокойная нагрузка, S1 | 1,0–1,25 |
| Умеренные удары, повторно-кратковременный | 1,25–1,5 |
| Сильные удары, частые пуски | 1,5–2,0 и выше |
Формула: M₂ном ≥ M₂рабоч × SF. Для конвейера с равномерной нагрузкой хватит SF≈1,25, для дробилки или пресса берут 1,75–2,0.
Определите монтажное исполнение по чертежу рамы: лапы (B3), фланец (B5), вертикальное исполнение (V1). Соосные редукторы поставляют со сплошным или полым выходным валом под шпонку. Учтите: цилиндрическое зацепление не обладает самоторможением, поэтому при подъёмных механизмах нужен двигатель с тормозом или отдельный стопор — обратите внимание на серию редукторов с тормозом.
Передаточное число подбирают так, чтобы двигатель со стандартными оборотами (обычно 1500 об/мин при 4 полюсах, реже 1000 или 3000) давал нужные обороты на выходе: i = n₁/n₂. У соосно-цилиндрических редукторов передаточное обычно лежит в диапазоне от 3 до 200 в зависимости от числа ступеней. Если требуется большое передаточное при малых оборотах, выбирают многоступенчатое исполнение или тихоходную серию — смотрите тихоходные редукторы. Помните, что не любое передаточное реализуется в одном типоразмере: обычно доступен дискретный ряд стандартных значений, из которого выбирают ближайшее к расчётному, а затем пересчитывают фактические обороты выхода. Небольшое отклонение оборотов от идеала почти всегда допустимо, если производительность механизма сохраняется.
При равном моменте соосный редуктор дороже червячного, но окупается за счёт КПД и ресурса при непрерывной работе. Если подбираете замену импортному приводу, ориентируйтесь на габаритные и присоединительные размеры. Мы (Завод Редукторов, ООО «НИИ АТТ», Челябинск) выпускаем российские аналоги серии ZR, повторяющие присоединительные размеры массовых импортных типоразмеров. Подобрать конкретный типоразмер поможет калькулятор подбора и каталог соосных редукторов, а разобраться в терминах — глоссарий. О замене импорта — на странице импортозамещения.
Выбор соосно-цилиндрического редуктора строится на согласовании момента M₂, передаточного числа i, оборотов, монтажа и сервис-фактора. Правильный запас по моменту и учёт режима работы гарантируют, что привод отработает ресурс без перегрева и перегруза.
Соосно-цилиндрический редуктор выбирают под конкретную рабочую точку механизма: считают требуемый момент, применяют сервис-фактор по режиму, задают передаточное число и монтажное исполнение. Высокий КПД (0,94–0,97) делает его оптимальным для непрерывной работы конвейеров, миксеров и насосов.
| Параметр | Как определить |
|---|---|
| Момент M₂ | F·R или 9550·P/n, × сервис-фактор |
| Передаточное i | n₁/n₂ |
| Монтаж | B3 / B5 / V1 по чертежу рамы |
Подобрать типоразмер и российский аналог поможет калькулятор подбора и каталог соосных редукторов. Замена импорта — на странице импортозамещения.
Пришлите усилие, обороты и монтаж — рассчитаем момент, передаточное и предложим типоразмер ZR с КП.
