Магистральный ленточный конвейер транспортирует руду от карьера или дробилки на сотни и тысячи метров, а его привод — редуктор на приводном барабане — держит тяговое усилие всей загруженной ленты. Запуск под завалом и большая длина делают этот привод одним из самых нагруженных на фабрике. Разберём тяговый расчёт, момент на барабане и подбор аналога ZR.
Материал о приводе тяжёлых конвейеров руды: редукторы приводных барабанов, тяговый расчёт и момент, влияние длины ленты, пуск под завалом и защита. Показываем, какие параметры замерить для подбора замены импортному редуктору по геометрии и нагрузке.
Ленточный конвейер приводится вращением приводного барабана, обёрнутого лентой. На вал барабана момент передаёт редуктор от электродвигателя. Для мощных магистральных конвейеров применяют один или несколько приводных барабанов с отдельными редукторами, синхронизируя их работу. Обороты барабана невысоки — от единиц до нескольких десятков в минуту, поэтому редуктор понижает 1450 об/мин двигателя в десятки раз.
Скорость ленты обычно 1,5–4 м/с, а диаметр приводного барабана 0,5–1,4 м. Отсюда и обороты барабана: n = v/(π·D). Например, при скорости 2,5 м/с и диаметре 0,8 м барабан вращается около 60 об/мин. Под эти обороты и требуемый момент подбирается редуктор — как правило, тяжёлый коническо-цилиндрический с фланцевым или насадным креплением на вал барабана.
Момент на приводном барабане определяет тяговое усилие ленты: T = F·D/2, где F — окружное тяговое усилие, D — диаметр барабана. Само тяговое усилие складывается из сопротивления движению гружёной ленты по роликоопорам, подъёма груза на высоту и сопротивления в барабанах. Чем длиннее и круче трасса и чем тяжелее руда, тем больше F и, значит, момент на редукторе.
Через мощность момент считается как T = 9550·P·КПД/n2, где n2 — обороты барабана. При 90 кВт и 60 об/мин момент на выходном валу около 13 600 Н·м. Мощность привода, в свою очередь, привязана к тяговому усилию и скорости ленты: P = F·v. Длинные конвейеры на сотни метров требуют больших мощностей и моментов, поэтому редукторы для них массивные и тихоходные.
Длина конвейера напрямую увеличивает нагрузку на привод: чем длиннее трасса, тем больше масса ленты и груза на роликоопорах и тем выше суммарное сопротивление движению. У магистральных конвейеров на сотни метров тяговое усилие велико, а лента обладает большой упругой растяжимостью, что усложняет пуск: она трогается волной, а не вся сразу.
Из-за упругости длинной ленты пуск делают плавным — через устройства мягкого пуска, гидромуфты или частотный преобразователь, чтобы не рвать ленту и не бить по редуктору динамическим ударом. Это снижает пиковые нагрузки на зубчатые колёса. При подборе редуктора длину и способ пуска учитывают: плавный пуск позволяет обойтись меньшим сервис-фактором, чем прямой.
Самый тяжёлый режим — пуск гружёного конвейера после аварийной остановки: лента завалена рудой по всей длине, а тронуть нужно всю массу сразу. Пусковой момент кратно превышает рабочий. Если пуск идёт напрямую, редуктор и лента получают жёсткий удар. Поэтому сервис-фактор для конвейеров руды берут высоким — 1,5–2,0 в зависимости от способа пуска и характера загрузки.
Магистральный конвейер защищают от перегруза и опасных режимов: реле контроля скорости ленты, датчики схода и обрыва, тормоз на наклонных участках против обратного хода гружёной ленты. Тормоз важен для редуктора: он удерживает момент при остановке загруженной наклонной трассы. Всё это учитывают при подборе привода, чтобы редуктор работал в штатных, а не аварийных нагрузках.

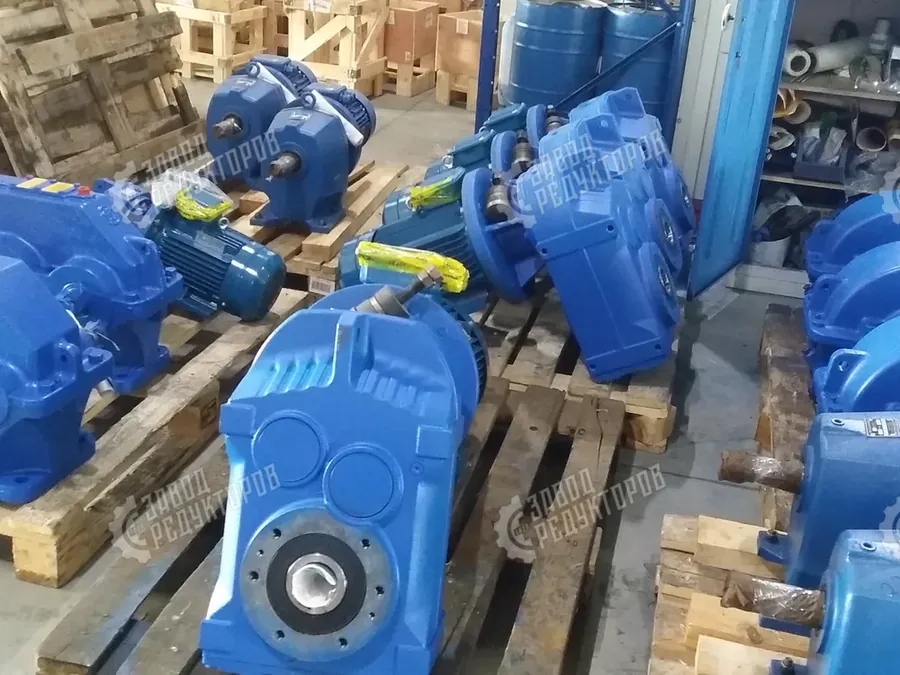

Мы российский производитель габаритных аналогов импортных редукторов под брендом ZR. Привод конвейера подбираем по моменту на приводном барабане, передаточному числу и присоединительным размерам (фланец или насадка на вал барабана, расположение вала). Задача — чтобы редуктор встал на существующую приводную станцию без переделки и держал тяговый момент с нужным сервис-фактором. Конкретную модель ZR по вашим цифрам определяет калькулятор подбора.
Если у вас стоит импортный конвейерный редуктор конкретной серии, отталкиваемся от его типоразмера, момента и передаточного числа, подбирая ZR с равным или большим номиналом и совпадающей геометрией. Для магистральных конвейеров это тяжёлые коническо-цилиндрические редукторы с усиленными опорами выходного вала. Цену рассчитываем по параметрам — она зависит от типоразмера, передаточного числа и исполнения.
| Параметр | Значение |
|---|---|
| Мощность двигателя, кВт | заполнить |
| Скорость ленты v, м/с | заполнить |
| Диаметр приводного барабана D, м | заполнить |
| Длина конвейера, м | заполнить |
| Угол наклона трассы, град. | заполнить |
| Способ пуска | прямой / гидромуфта / ПЧ |
| Присоединение к валу барабана | фланец / насадка |
| Режим пуска и нагрузки | Сервис-фактор SF |
|---|---|
| Плавный пуск (гидромуфта, ПЧ) | 1,4–1,5 |
| Прямой пуск, ровная трасса | 1,6–1,8 |
| Прямой пуск под завалом, наклон | 1,8–2,0 |
Редуктор магистрального конвейера руды: тяговый расчёт и момент на барабане, влияние длины ленты, запуск под завалом и аналоги ZR по параметрам.
Редуктор привода магистрального конвейера руды на обогатительной фабрике подбирают по моменту на приводном барабане и передаточному числу. Момент считают через тягу T = F·D/2 или через мощность T = 9550·P·КПД/n2, а обороты барабана — по n = v/(π·D). Длина трассы и наклон определяют тяговое усилие, а способ пуска — сервис-фактор 1,4–2,0. Тяжёлые конвейеры на сотни метров требуют массивных тихоходных редукторов с запасом на пуск под завалом.
Габаритный аналог импортного конвейерного редуктора под брендом ZR подбирают по моменту, передаточному числу и присоединительным размерам под вал приводного барабана, чтобы встать на приводную станцию без переделки. Учитывают плавный пуск через гидромуфту или частотник, тормоз против обратного хода на наклоне, запылённость и погодные условия трассы. Точную модель ZR по вашим параметрам определяет калькулятор подбора, а цену рассчитываем индивидуально по типоразмеру и исполнению.
| Данные для подбора | Что указать |
|---|---|
| Мощность и скорость ленты | P, кВт и v, м/с |
| Барабан | диаметр D, обороты n2 |
| Момент с запасом | T·SF, Н·м |
| Трасса | длина и угол наклона |
| Монтаж | фланец или насадка на вал |
