Расшифровка маркировки Boneng: как читать обозначение

Boneng — китайский производитель промышленных редукторов, известный крупными планетарными и цилиндро-коническими сериями для тяжёлого привода: конвейеров, мельниц, экструдеров. В маркировке Boneng закодированы тип, типоразмер, передаточное число и исполнение. Разберём структуру шильдика на примерах, чтобы за минуту определять характеристики привода и подбирать российский аналог по габаритам.

Структура обозначения Boneng

Маркировка Boneng читается слева направо и включает буквенный код серии, типоразмер, число ступеней, передаточное число и монтажное исполнение. Основные семейства:

P — планетарные редукторы (высокий момент в компактном корпусе, для тяжёлого привода);
B / H — цилиндро-конические и горизонтальные цилиндрические (промышленные, чугунный корпус);
R — соосно-цилиндрические (мотор-редукторы общего назначения);
K — коническо-цилиндрические (валы под 90°);
DBY / DCY — тяжёлые цилиндрические и коническо-цилиндрические промышленные серии по ГОСТ-подобной схеме.

После буквы серии идёт типоразмер (число), затем число ступеней и передаточное. Для планетарных P дополнительно указывают исполнение вала и способ монтажа (лапы, фланец, полый вал с усадочным диском).

Что на шильдике Boneng

n₂	обороты выходного вала, об/мин
M₂ (T₂)	крутящий момент на выходе, Н·м (кН·м у крупных)
i	передаточное число
P	мощность, кВт
SF	сервис-фактор (коэффициент запаса)

У промышленных Boneng часто указан сервис-фактор SF — важный параметр для тяжёлых режимов: он показывает запас по моменту относительно номинала. КПД планетарных серий ориентировочно 0,95–0,98, цилиндро-конических — 0,94–0,97.

Для подбора аналога важны не буквы серии, а рабочие числа: тип передачи, момент M₂, передаточное i, мощность и сервис-фактор. По ним калькулятор подбора находит эквивалент ZR по габаритам.

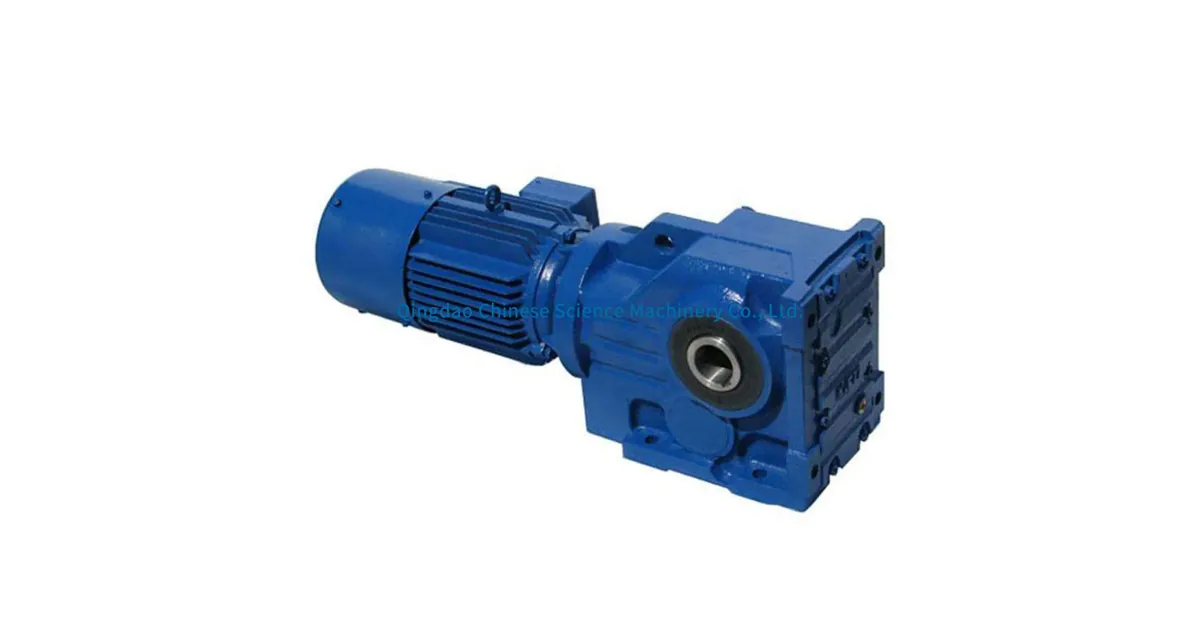

Пример коническо-цилиндрического редуктора — Как расшифровать маркировку Boneng — Типовое исполнение коническо-цилиндрического привода

Серии редукторов Boneng: обозначения и типоразмеры

Первый смысловой элемент обозначения — серия. Ниже — расшифровка серий Boneng по каталогам производителя.

Серия	Тип передачи	Типоразмеры	Момент / примечание
K	Коническо-цилиндрический мотор-редуктор, 3 ступени	K303–K318	момент 150–58 000 Н·м, мощность 0,12–200 кВт, i 4…180
H	Цилиндрический редуктор	—	2–4 ступени; сплошной или полый вал (шпонка, стяжная втулка, эвольвентный шлиц)
B	Коническо-цилиндрический редуктор	—	2–4 ступени
C	Соосный цилиндрический мотор-редуктор	—	—
F	Плоский цилиндрический мотор-редуктор	—	—
S	Червячно-цилиндрический мотор-редуктор	—	—

О линейке. Boneng Transmission (Китай). Мотор-редукторы серий C/F/K/S и промышленные редукторы H/B.

Таблицу нельзя читать как соответствие «модель Boneng → типоразмер ZR»: прямого пересчёта обозначений не существует. Замену подбирают по шильдику или чертежу — по моменту на выходе, передаточному числу, монтажному положению и присоединительным размерам. Позиции марки собраны в разделе Boneng, расчёт замены — через онлайн-подбор.

Монтаж и исполнение вала

В хвосте обозначения идут коды монтажа (на лапах, фланцевый, вертикальный) и типа вала: сплошной под шпонку, полый под шпонку или под усадочный диск, с реакционным рычагом. Для крупных промышленных редукторов важны также способ охлаждения (естественное, вентилятор, змеевик) и система смазки. Эти признаки повторяют в аналоге.

Расчёт момента и сервис-фактора перед подбором — Как расшифровать маркировку Boneng — Расчёт момента и сервис-фактора перед подбором

Как подобрать аналог Boneng

Порядок:
1) по букве серии определяем тип (планетарный, цилиндро-конический, соосный);
2) с шильдика берём M₂, n₂, i, P и сервис-фактор;
3) фиксируем монтаж, тип и диаметр вала, охлаждение;
4) подбираем габаритный аналог. Российская серия ZR повторяет присоединительные размеры массовых типоразмеров Boneng. Смотрите аналоги Boneng, импортозамещение и каталог планетарных редукторов.

Вопросы и ответы

Частые вопросы

Что означает первая буква в маркировке Boneng?

Первая буква задаёт тип передачи: P — планетарный редуктор для тяжёлого привода, B/H — цилиндро-конические и горизонтальные цилиндрические, R — соосно-цилиндрический, K — коническо-цилиндрический под 90°, DBY/DCY — тяжёлые промышленные серии. Число после буквы — типоразмер корпуса.

Что такое сервис-фактор SF на шильдике Boneng?

Сервис-фактор SF — коэффициент запаса по моменту относительно номинала, учитывающий характер нагрузки, число пусков и продолжительность работы. Для тяжёлых ударных режимов SF выше (1,5–2 и более). При подборе аналога сервис-фактор повторяют, чтобы сохранить запас прочности привода.

Где на шильдике Boneng смотреть передаточное и момент?

Передаточное обозначено i, момент на выходе — M₂ или T₂ (у крупных серий в кН·м), обороты выхода — n₂, мощность — P в кВт. Эти параметры не зависят от фирменного кода серии и служат основой для подбора габаритного аналога.

Чем планетарные P-серии Boneng отличаются от цилиндрических?

Планетарные P дают высокий крутящий момент в компактном соосном корпусе за счёт распределения нагрузки на несколько сателлитов, у них выше КПД (0,95–0,98) и удельная мощность. Цилиндро-конические B/H крупнее по габаритам при том же моменте, но проще в ремонте и дешевле.

Можно ли подобрать аналог, если шильдик Boneng стёрся?

Да. Тип определяют по конструкции корпуса и расположению валов, замеряют присоединительные размеры, диаметры и длины валов, положение лап или фланца, способ монтажа полого вала. По типу передачи и замерам инженер подберёт габаритный аналог даже без обозначения.

Как оформить заказ?

Заявка через сайт, письмо на zr@zavod-red.ru или звонок менеджеру. Для юрлиц — счёт по реквизитам, для частных лиц — оплата картой.

Расшифровка маркировки Boneng: по первой букве (P, B, H, R, K, DBY) определяют тип передачи, по числу — типоразмер, а с шильдика снимают M₂, n₂, i, мощность и сервис-фактор. Рабочие числа, а не код серии, позволяют подобрать российский аналог по габаритам.

Подробнее: характеристики и полезные ссылки

Маркировка Boneng включает серию, типоразмер, число ступеней, передаточное и монтаж. У промышленных серий на шильдике указан сервис-фактор SF — важный параметр для тяжёлых режимов. Для подбора аналога определяют тип передачи и снимают момент, передаточное, мощность и SF.

Серия	Тип передачи
P	планетарный
B / H	цилиндро-конический / цилиндрический
R	соосно-цилиндрический

Подберите замену Boneng через калькулятор подбора или на странице импортозамещения. Смотрите аналоги Boneng и каталог планетарных редукторов.
