Цилиндрические мотор-редукторы Watt Drive применяют там, где нужен высокий КПД и большой ресурс: конвейеры, транспортёры, миксеры, насосные и вентиляционные приводы. В отличие от червячных, здесь потери в зацеплении минимальны, а передаточное число набирается несколькими ступенями. Разбираем конструкцию и подбор российского аналога ZR.
Ключ к замене цилиндрического Watt Drive — сохранить выходной момент, передаточное число и монтаж (соосный, на лапах или фланцевый). Ниже — как перевести паспорт в требования к типоразмеру ZR.
Цилиндрический редуктор построен на паре или нескольких парах прямозубых или косозубых колёс с параллельными осями. Каждая ступень даёт умеренное передаточное число, а их последовательное соединение позволяет получить нужное общее i при высоком КПД.

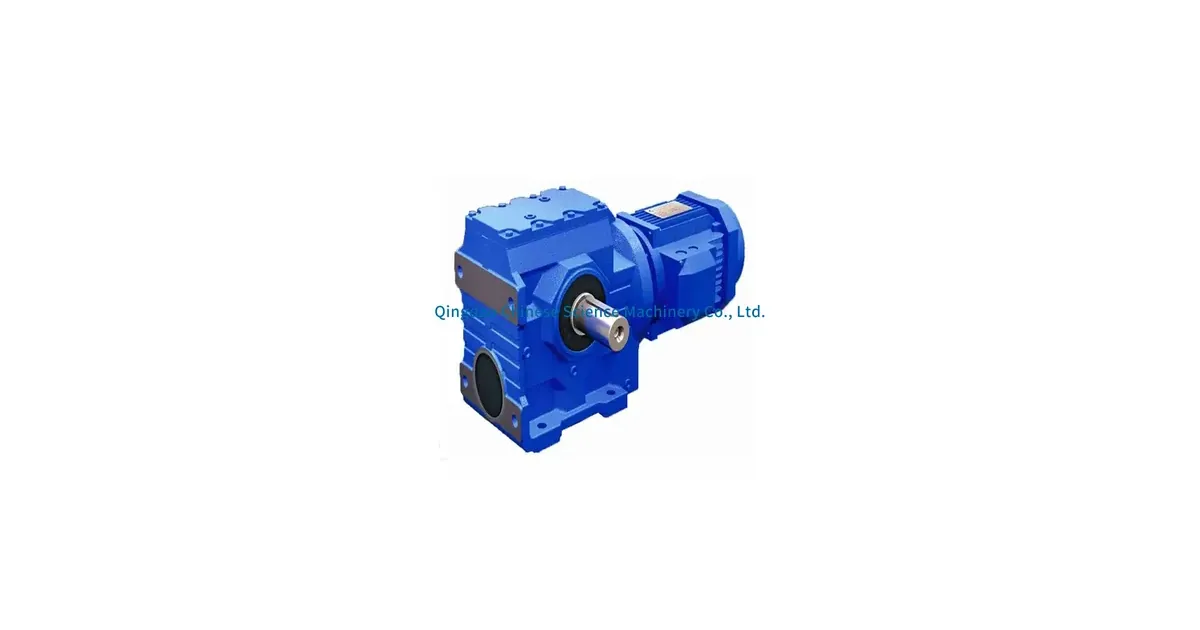

В мотор-редукторном исполнении двигатель и редуктор объединены в единый блок: это снижает число присоединительных элементов, повышает жёсткость узла и упрощает монтаж. Watt Drive выпускает такие блоки в соосном и лапном исполнениях.
Главное преимущество цилиндрической передачи — высокий КПД одной ступени, близкий к единице, поэтому потери на нагрев малы даже при длительной работе. Это делает схему выгодной для приводов с большими наработками и постоянной нагрузкой.
Косозубое зацепление добавляет плавность хода и снижает шум по сравнению с прямозубым. Момент на выходе считается по той же формуле T = 9550 · P · КПД / n2, но за счёт высокого КПД полезный момент при равной мощности выше, чем у червячной пары.
Общее передаточное число многоступенчатого редуктора равно произведению передаточных чисел ступеней. Итоговое i связывает входные и выходные обороты соотношением i = n1 / n2, где n1 ≈ 1450 об/мин для стандартного 4-полюсного двигателя.
Чтобы подобрать типоразмер, задают требуемые выходные обороты n2 и по ним находят нужное i. Затем проверяют, что выбранный редуктор обеспечивает требуемый момент T с запасом на пусковые и переменные нагрузки.
Цилиндрические мотор-редукторы Watt Drive выпускаются в соосном (in-line), лапном и фланцевом исполнениях, а также с полым валом под насадку на вал механизма. Выбор исполнения определяется компоновкой машины и способом передачи момента.
При подборе аналога критично совпадение типа монтажа и присоединительных размеров: диаметра и длины выходного вала, размера фланца, расположения лап. Эти габариты решают, встанет ли редуктор на штатное место.
Редукторы ZR от ООО «НИИ АТТ» подбираются как функциональная замена цилиндрических Watt Drive по выходному моменту, передаточному числу и геометрии присоединения. Это российское производство, а не переупаковка импорта, поэтому модельный ряд собственный.
Порядок подбора: из паспорта берут момент и обороты, находят типоразмер ZR с равным или большим номинальным моментом и тем же i, затем сверяют вал, фланец и монтаж. При расхождении геометрии предлагается переходной элемент или ближайший совместимый типоразмер.
Для подбора нужны обозначение мотор-редуктора Watt Drive, мощность и обороты двигателя, требуемый выходной момент или обороты и тип монтажа. По этим данным инженер называет конкретный аналог ZR с присоединительными размерами.
Предварительный расчёт удобно сделать в онлайн-калькуляторе подбора: он посчитает передаточное число и момент по мощности и оборотам и предложит подходящий типоразмер ZR.
| Параметр | Цилиндрический | Червячный |
| КПД ступени | Высокий | Ниже, падает с ростом i |
| Передаточное число за ступень | Умеренное | Большое |
| Самоторможение | Нет | Есть при высоких i |
| Нагрев | Малый | Выше при больших i |
| Параметр | Значение / формула |
|---|---|
| Передаточное число | i = n1 / n2, n1 ≈ 1450 об/мин |
| Выходной момент | T = 9550 · P · КПД / n2 |
| Мощность | кВт, по шильдику |
| Монтаж | соосный / лапы / фланец / полый вал |
Цилиндрический мотор-редуктор Watt Drive заменяется на аналог ZR по трём параметрам: выходной момент, передаточное число и тип монтажа — без гадания по внешнему виду.
Цилиндрические мотор-редукторы выбирают за высокий КПД и большой ресурс. При переходе на аналог ZR сохраняют функциональные параметры: номинальный момент на выходном валу, передаточное число i и монтажное исполнение — соосное, лапное или фланцевое. Такой подход обеспечивает штатную скорость и тягу привода без переделки механики.
Расчёт опирается на формулы i = n1 / n2 при n1 ≈ 1450 об/мин и T = 9550 · P · КПД / n2. Они переводят паспортные данные Watt Drive в требования к типоразмеру ZR. Финальный выбор всегда проверяется по валу, фланцу и лапам, чтобы редуктор встал на место без доработки.
| Шаг | Действие |
|---|---|
| 1 | Снять данные с шильдика Watt Drive |
| 2 | Посчитать i и T по формулам |
| 3 | Подобрать ZR по моменту и i |
| 4 | Сверить вал, фланец, монтаж |
